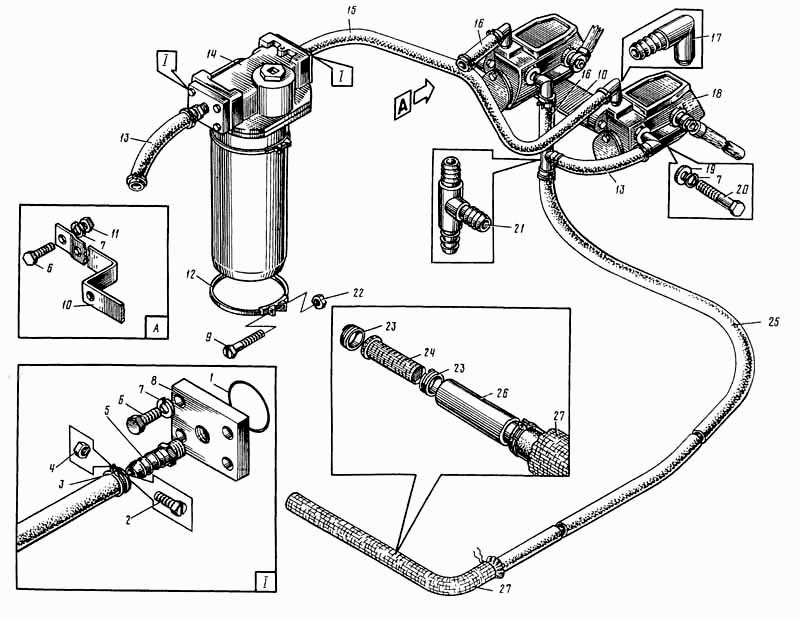

Установка насосов
100%
Название детали
Установка насосов
Заводской номер
ЭО-5122.09.35.000-1
Количество на модель
№
Название детали
КОЛЬЦО
Заводской номер
КРУ-063-068-3-2-2
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
БНТ-М6х40
Количество на модель
12
№
2
Название детали
Хомут
Заводской номер
102-33
Количество на модель
12
№
3
Название детали
Гайка
Заводской номер
ГШ-М6
Количество на модель
12
№
4
Название детали
Ниппель переходной
Заводской номер
111В-3А-1Б
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
БНТ-М12х30
Количество на модель
10
№
6
Название детали
Шайба
Заводской номер
ШП-12
Количество на модель
14
№
7
Название детали
Фланец
Заводской номер
ЭО-5122.09.35.007
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
БНТ-М8х60
Количество на модель
2
№
9
Название детали
Кронштейн
Заводской номер
ЭО-5122.09.35.006
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
ГШ-М12
Количество на модель
2
№
11
Название детали
Хомут
Заводской номер
102-170
Количество на модель
2
№
12
Название детали
Рукав
Заводской номер
ЭО-5122.09.35.003
Количество на модель
2
№
13
Название детали
Фильтр
Заводской номер
1.1.50-25
Количество на модель
1
№
14
Название детали
Рукав B- - ГОСТ =
Заводской номер
ЭО-5122.09.35.002
Количество на модель
1
№
15
Название детали
Рукав
Заводской номер
ЭО-5122.09.35.004
Количество на модель
2
№
16
Название детали
Угольник
Заводской номер
30-5122.09.35.010
Количество на модель
4
№
17
Название детали
"Насос ручной поршневой ""Родник"""
Заводской номер
БК7-3.000
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
Ш4-12
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
БНТ-М12х65
Количество на модель
4
№
20
Название детали
Тройник
Заводской номер
ЭО-5122.09.35.020
Количество на модель
1
№
21
Название детали
Гайка
Заводской номер
ГШ-М8
Количество на модель
2
№
22
Название детали
Орех
Заводской номер
111В-3А-19
Количество на модель
2
№
23
Название детали
Фильтр
Заводской номер
111В-3А-18
Количество на модель
1
№
24
Название детали
Втулка B- - ГОСТ L=
Заводской номер
ЭО-5122.09.35.001
Количество на модель
1
№
25
Название детали
Наконечник шланга
Заводской номер
111В-3А-17
Количество на модель
1
№
26
Название детали
Чехол защитный
Заводской номер
111В-3А-15
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка насосов | ЭО-5122.09.35.000-1 | |||||||
| 1 | КОЛЬЦО | КРУ-063-068-3-2-2 | 2 | 2 | 1 | |||
| 2 | Болт | БНТ-М6х40 | 12 | 12 | 2 | |||
| 3 | Хомут | 102-33 | 12 | 12 | 3 | |||
| 4 | Гайка | ГШ-М6 | 12 | 12 | 4 | |||
| 5 | Ниппель переходной | 111В-3А-1Б | 2 | 2 | 5 | |||
| 6 | Болт | БНТ-М12х30 | 10 | 10 | 6 | |||
| 7 | Шайба | ШП-12 | 14 | 14 | 7 | |||
| 8 | Фланец | ЭО-5122.09.35.007 | 2 | 2 | 8 | |||
| 9 | Болт | БНТ-М8х60 | 2 | 2 | 9 | |||
| 10 | Кронштейн | ЭО-5122.09.35.006 | 1 | 1 | 10 | |||
| 11 | Гайка | ГШ-М12 | 2 | 2 | 11 | |||
| 12 | Хомут | 102-170 | 2 | 2 | 12 | |||
| 13 | Рукав | ЭО-5122.09.35.003 | 2 | 2 | 13 | |||
| 14 | Фильтр | 1.1.50-25 | 1 | 1 | 14 | |||
| 15 | Рукав B- - ГОСТ = | ЭО-5122.09.35.002 | 1 | 1 | 15 | |||
| 16 | Рукав | ЭО-5122.09.35.004 | 2 | 2 | 16 | |||
| 17 | Угольник | 30-5122.09.35.010 | 4 | 4 | 17 | |||
| 18 | "Насос ручной поршневой ""Родник""" | БК7-3.000 | 2 | 2 | 18 | |||
| 19 | Шайба | Ш4-12 | 4 | 4 | 19 | |||
| 20 | Болт | БНТ-М12х65 | 4 | 4 | 20 | |||
| 21 | Тройник | ЭО-5122.09.35.020 | 1 | 1 | 21 | |||
| 22 | Гайка | ГШ-М8 | 2 | 2 | 22 | |||
| 23 | Орех | 111В-3А-19 | 2 | 2 | 23 | |||
| 24 | Фильтр | 111В-3А-18 | 1 | 1 | 24 | |||
| 25 | Втулка B- - ГОСТ L= | ЭО-5122.09.35.001 | 1 | 1 | 25 | |||
| 26 | Наконечник шланга | 111В-3А-17 | 1 | 1 | 26 | |||
| 27 | Чехол защитный | 111В-3А-15 | 1 | 1 | 27 |
