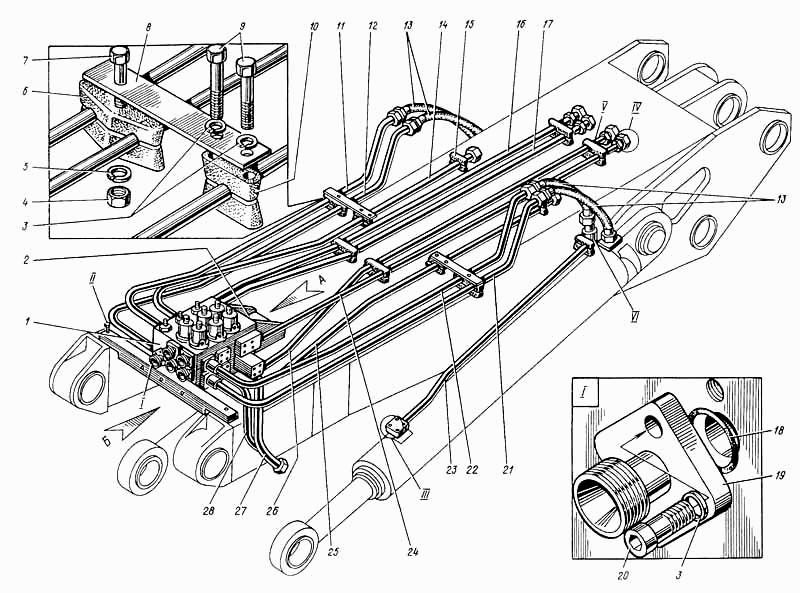

Трубопроводы стрелы
100%
Название детали
Трубопроводы стрелы
Заводской номер
ЭО-5122.06.07.000-1
Количество на модель
№
Название детали
Гидроаппарат гидроцилиндров
Заводской номер
ЭО-5122.06.09.000-2
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
ЭО-5122.06.07.360
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
ШП-12
Количество на модель
110
№
3
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
ШП-16
Количество на модель
13
№
5
Название детали
Колодка
Заводской номер
ЭО-5122.06.07.005-1
Количество на модель
16
№
6
Название детали
Болт
Заводской номер
БНТ-М16х100
Количество на модель
2
№
7
Название детали
Планка
Заводской номер
ЭО-5122.06.07.021
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
БНТ-М12х90
Количество на модель
4
№
9
Название детали
Колодка
Заводской номер
ЭО-5122.06.07.008-1
Количество на модель
8
№
10
Название детали
Труба
Заводской номер
ЭО-5122.06.07.230
Количество на модель
1
№
11
Название детали
Труба
Заводской номер
ЭО-5122.06.07.220
Количество на модель
1
№
12
Название детали
Рукав высокого давления
Заводской номер
РВД25х650-250У
Количество на модель
4
№
13
Название детали
Труба
Заводской номер
ЭО-5122.06.07.260
Количество на модель
1
№
14
Название детали
Колодка
Заводской номер
ЭО-5122.13.15.007-1
Количество на модель
4
№
15
Название детали
Труба
Заводской номер
ЭО-5122.06.07.280
Количество на модель
1
№
16
Название детали
Труба
Заводской номер
ЭО-5122.06.07.290
Количество на модель
1
№
17
Название детали
КОЛЬЦО
Заводской номер
КРУ-038-044-36-2-2
Количество на модель
1
№
18
Название детали
Фланец
Заводской номер
ЭО-5122.09.14.004
Количество на модель
1
№
19
Название детали
Винт
Заводской номер
ВЦШ-М12х35
Количество на модель
26
№
20
Название детали
Труба
Заводской номер
ЭО-5122.06.07.240
Количество на модель
1
№
21
Название детали
Труба
Заводской номер
ЭО-5122.06.07.250
Количество на модель
1
№
22
Название детали
Труба
Заводской номер
ЭО-5122.06.07.180
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
ЭО-5122.06.07.310
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
ЭО-5122.06.07.270
Количество на модель
1
№
25
Название детали
Труба
Заводской номер
ЭО-5122.06.07.300
Количество на модель
1
№
26
Название детали
Труба
Заводской номер
ЭО-5122.06.07.330
Количество на модель
1
№
27
Название детали
Труба
Заводской номер
ЭО-5122.06.07.320
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
БНТ-М12х30
Количество на модель
14
№
29
Название детали
КОЛЬЦО
Заводской номер
КРУ-032-038-36-2-2
Количество на модель
21
№
30
Название детали
Фланец
Заводской номер
ЭО-5122.06.07.015-1
Количество на модель
2
№
31
Название детали
Заглушка
Заводской номер
ЭО-5122.06.07.016
Количество на модель
2
№
32
Название детали
Винт
Заводской номер
ВЦШ-М12х45
Количество на модель
32
№
33
Название детали
Болт
Заводской номер
БНТ-М12х40
Количество на модель
4
№
34
Название детали
Балкон
Заводской номер
ЭО-5122.06.07.019
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
БНТ-М16х70
Количество на модель
3
№
36
Название детали
Фланец
Заводской номер
ЭО-5122.06.07.014-1
Количество на модель
4
№
37
Название детали
Винт
Заводской номер
ВЦШ-М12х65
Количество на модель
16
№
38
Название детали
Винт
Заводской номер
ВЦШ-М2х130
Количество на модель
8
№
39
Название детали
Труба
Заводской номер
ЭО-5122.06.07.350
Количество на модель
1
№
40
Название детали
КОЛЬЦО
Заводской номер
КРУ-024-030-36-2-2
Количество на модель
4
№
41
Название детали
Труба
Заводской номер
ЭО-5122.06.07.340
Количество на модель
1
№
42
Название детали
Шайба
Заводской номер
ШП-20
Количество на модель
4
№
43
Название детали
Болт
Заводской номер
БНТ-М20х40
Количество на модель
4
№
44
Название детали
Винт
Заводской номер
ВЦШ-М12х80
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
БНТ-М16х80
Количество на модель
8
№
46
Название детали
Заглушка
Заводской номер
ЭО-5122.06.07.012
Количество на модель
4
№
47
Название детали
Орех
Заводской номер
ЭО-5122.06.07.013
Количество на модель
4
№
48
Название детали
Болт
Заводской номер
БНТ-М12х80
Количество на модель
8
№
49
Название детали
Планка
Заводской номер
ЭО-5122 .13 .15.006
Количество на модель
2
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы стрелы | ЭО-5122.06.07.000-1 | |||||||
| 1 | Гидроаппарат гидроцилиндров | ЭО-5122.06.09.000-2 | 1 | 1 | 1 | |||
| 2 | Кронштейн | ЭО-5122.06.07.360 | 1 | 1 | 2 | |||
| 3 | Шайба | ШП-12 | 110 | 110 | 3 | |||
| 4 | Гайка | ГШ-М16 | 2 | 2 | 4 | |||
| 5 | Шайба | ШП-16 | 13 | 13 | 5 | |||
| 6 | Колодка | ЭО-5122.06.07.005-1 | 16 | 16 | 6 | |||
| 7 | Болт | БНТ-М16х100 | 2 | 2 | 7 | |||
| 8 | Планка | ЭО-5122.06.07.021 | 2 | 2 | 8 | |||
| 9 | Болт | БНТ-М12х90 | 4 | 4 | 9 | |||
| 10 | Колодка | ЭО-5122.06.07.008-1 | 8 | 8 | 10 | |||
| 11 | Труба | ЭО-5122.06.07.230 | 1 | 1 | 11 | |||
| 12 | Труба | ЭО-5122.06.07.220 | 1 | 1 | 12 | |||
| 13 | Рукав высокого давления | РВД25х650-250У | 4 | 4 | 13 | |||
| 14 | Труба | ЭО-5122.06.07.260 | 1 | 1 | 14 | |||
| 15 | Колодка | ЭО-5122.13.15.007-1 | 4 | 4 | 15 | |||
| 16 | Труба | ЭО-5122.06.07.280 | 1 | 1 | 16 | |||
| 17 | Труба | ЭО-5122.06.07.290 | 1 | 1 | 17 | |||
| 18 | КОЛЬЦО | КРУ-038-044-36-2-2 | 1 | 1 | 18 | |||
| 19 | Фланец | ЭО-5122.09.14.004 | 1 | 1 | 19 | |||
| 20 | Винт | ВЦШ-М12х35 | 26 | 26 | 20 | |||
| 21 | Труба | ЭО-5122.06.07.240 | 1 | 1 | 21 | |||
| 22 | Труба | ЭО-5122.06.07.250 | 1 | 1 | 22 | |||
| 23 | Труба | ЭО-5122.06.07.180 | 1 | 1 | 23 | |||
| 24 | Труба | ЭО-5122.06.07.310 | 1 | 1 | 24 | |||
| 25 | Труба | ЭО-5122.06.07.270 | 1 | 1 | 25 | |||
| 26 | Труба | ЭО-5122.06.07.300 | 1 | 1 | 26 | |||
| 27 | Труба | ЭО-5122.06.07.330 | 1 | 1 | 27 | |||
| 28 | Труба | ЭО-5122.06.07.320 | 1 | 1 | 28 | |||
| 29 | Болт | БНТ-М12х30 | 14 | 14 | 29 | |||
| 30 | КОЛЬЦО | КРУ-032-038-36-2-2 | 21 | 21 | 30 | |||
| 31 | Фланец | ЭО-5122.06.07.015-1 | 2 | 2 | 31 | |||
| 32 | Заглушка | ЭО-5122.06.07.016 | 2 | 2 | 32 | |||
| 33 | Винт | ВЦШ-М12х45 | 32 | 32 | 33 | |||
| 34 | Болт | БНТ-М12х40 | 4 | 4 | 34 | |||
| 35 | Балкон | ЭО-5122.06.07.019 | 1 | 1 | 35 | |||
| 36 | Болт | БНТ-М16х70 | 3 | 3 | 36 | |||
| 37 | Фланец | ЭО-5122.06.07.014-1 | 4 | 4 | 37 | |||
| 38 | Винт | ВЦШ-М12х65 | 16 | 16 | 38 | |||
| 39 | Винт | ВЦШ-М2х130 | 8 | 8 | 39 | |||
| 40 | Труба | ЭО-5122.06.07.350 | 1 | 1 | 40 | |||
| 41 | КОЛЬЦО | КРУ-024-030-36-2-2 | 4 | 4 | 41 | |||
| 42 | Труба | ЭО-5122.06.07.340 | 1 | 1 | 42 | |||
| 43 | Шайба | ШП-20 | 4 | 4 | 43 | |||
| 44 | Болт | БНТ-М20х40 | 4 | 4 | 44 | |||
| 45 | Винт | ВЦШ-М12х80 | 1 | 1 | 45 | |||
| 46 | Болт | БНТ-М16х80 | 8 | 8 | 46 | |||
| 47 | Заглушка | ЭО-5122.06.07.012 | 4 | 4 | 47 | |||
| 48 | Орех | ЭО-5122.06.07.013 | 4 | 4 | 48 | |||
| 49 | Болт | БНТ-М12х80 | 8 | 8 | 49 | |||
| 50 | Планка | ЭО-5122 .13 .15.006 | 2 | 2 | 50 |
