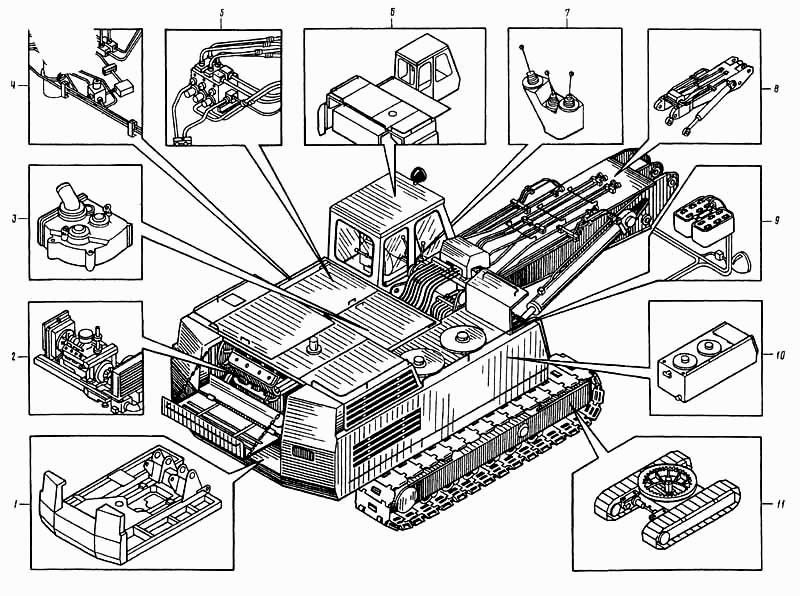

Общий вид экскаватора
100%
Название детали
Общий вид экскаватора
Заводской номер
ЭО-5122.00.00.000
Количество на модель
1
№
Название детали
Платформа поворотная
Заводской номер
ЭО-5122.02.00.000-5
Количество на модель
1
№
1
Название детали
установка силовая
Заводской номер
ЭО-5122.11.00.000-4
Количество на модель
1
№
2
Название детали
Механизм поворота
Заводской номер
ЭО-5122.03.00.000-2
Количество на модель
1
№
3
Название детали
Гидроуправление
Заводской номер
ЭО-5122.05.00.000-2
Количество на модель
1
№
4
Название детали
Гидрооборудование
Заводской номер
ЭО-5122.09.00.000-3
Количество на модель
1
№
5
Название детали
Установка капотов и кабины
Заводской номер
ЭО-5122.10.00.000-5
Количество на модель
1
№
6
Название детали
Управление
Заводской номер
ЭО-5122.04.00.000-3
Количество на модель
1
№
7
Название детали
Установка стрелы
Заводской номер
ЭО-5122.06.00.000-2
Количество на модель
1
№
8
Название детали
Электрооборудование
Заводской номер
ЭО-5122.12.00.000-1
Количество на модель
1
№
9
Название детали
Установка блока баков
Заводской номер
ЭО-5122.07.00.000-1
Количество на модель
1
№
10
Название детали
Гусеничная тележка
Заводской номер
ЭО-5122.01.00.000-1
Количество на модель
1
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Общий вид экскаватора | ЭО-5122.00.00.000 | 1 | 1 | |||||
| 1 | Платформа поворотная | ЭО-5122.02.00.000-5 | 1 | 1 | 1 | |||
| 2 | установка силовая | ЭО-5122.11.00.000-4 | 1 | 1 | 2 | |||
| 3 | Механизм поворота | ЭО-5122.03.00.000-2 | 1 | 1 | 3 | |||
| 4 | Гидроуправление | ЭО-5122.05.00.000-2 | 1 | 1 | 4 | |||
| 5 | Гидрооборудование | ЭО-5122.09.00.000-3 | 1 | 1 | 5 | |||
| 6 | Установка капотов и кабины | ЭО-5122.10.00.000-5 | 1 | 1 | 6 | |||
| 7 | Управление | ЭО-5122.04.00.000-3 | 1 | 1 | 7 | |||
| 8 | Установка стрелы | ЭО-5122.06.00.000-2 | 1 | 1 | 8 | |||
| 9 | Электрооборудование | ЭО-5122.12.00.000-1 | 1 | 1 | 9 | |||
| 10 | Установка блока баков | ЭО-5122.07.00.000-1 | 1 | 1 | 10 | |||
| 11 | Гусеничная тележка | ЭО-5122.01.00.000-1 | 1 | 1 | 11 |
