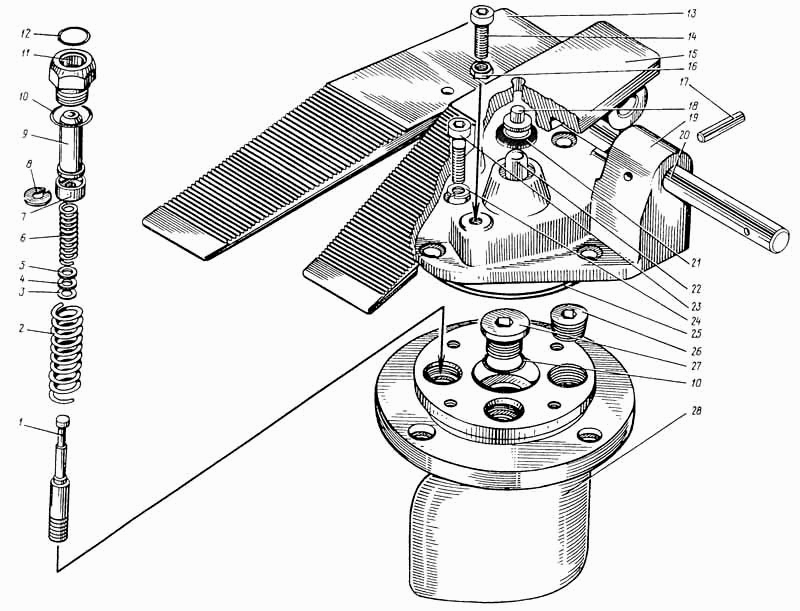

Блок дистанционного гидроуправления
100%
Название детали
Блок дистанционного гидроуправления
Заводской номер
606.00.00.000
Количество на модель
№
Название детали
Золотник
Заводской номер
601.00.00.009
Количество на модель
2
№
1
Название детали
Возвратная пружина
Заводской номер
601.00.00.023
Количество на модель
2
№
2
Название детали
прокладка
Заводской номер
601.00.00.019
Количество на модель
2
№
3
Название детали
Шлицевая шайба
Заводской номер
601.00.00.003
Количество на модель
2
№
3
Название детали
прокладка
Заводской номер
601.00.00.021
Количество на модель
2
№
4
Название детали
прокладка
Заводской номер
601.00.00.022
Количество на модель
2
№
5
Название детали
Пружина тары
Заводской номер
601.00.00.024
Количество на модель
2
№
6
Название детали
Упор пружины
Заводской номер
601.00.00.002
Количество на модель
2
№
7
Название детали
Толкатель
Заводской номер
601.00.00.005
Количество на модель
2
№
9
Название детали
Кольцо Нх
Заводской номер
700.10.14.027
Количество на модель
3
№
10
Название детали
Направляющая толкателя
Заводской номер
601.00.00.004
Количество на модель
2
№
11
Название детали
КОЛЬЦО
Заводской номер
601.00.00.026
Количество на модель
2
№
12
Название детали
Педаль левая
Заводской номер
606.00.00.001
Количество на модель
1
№
13
Название детали
Винт Mx
Заводской номер
703.50.22.303
Количество на модель
2
№
14
Название детали
Педаль правая
Заводской номер
606.00.00.009
Количество на модель
1
№
15
Название детали
Орех М
Заводской номер
704.10.22.301
Количество на модель
1
№
16
Название детали
Штифт
Заводской номер
ШТК-4х25
Количество на модель
1
№
17
Название детали
Штифт нажимной
Заводской номер
606.00.00.004
Количество на модель
2
№
18
Название детали
Опора для педалей
Заводской номер
606.00.00.006
Количество на модель
1
№
19
Название детали
Ось педали
Заводской номер
606.00.00.002
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
705.40.42.003
Количество на модель
2
№
21
Название детали
Манжета
Заводской номер
606.00.00.008
Количество на модель
2
№
21
Название детали
Толкатель промежуточный
Заводской номер
606.00.00.003
Количество на модель
2
№
22
Название детали
Винт
Заводской номер
ВЦШ-М6х25
Количество на модель
2
№
23
Название детали
КОЛЬЦО
Заводской номер
КРУ-080-085-30-2-3
Количество на модель
1
№
25
Название детали
Пробка "
Заводской номер
710.10.22.003
Количество на модель
2
№
26
Название детали
Пробка
Заводской номер
602.00.00.009
Количество на модель
1
№
27
Название детали
корпус
Заводской номер
603.00.00.002
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок дистанционного гидроуправления | 606.00.00.000 | |||||||
| 1 | Золотник | 601.00.00.009 | 2 | 2 | 1 | |||
| 2 | Возвратная пружина | 601.00.00.023 | 2 | 2 | 2 | |||
| 3 | прокладка | 601.00.00.019 | 2 | 2 | 3 | |||
| 3 | Шлицевая шайба | 601.00.00.003 | 2 | 2 | 3 | |||
| 4 | прокладка | 601.00.00.021 | 2 | 2 | 4 | |||
| 5 | прокладка | 601.00.00.022 | 2 | 2 | 5 | |||
| 6 | Пружина тары | 601.00.00.024 | 2 | 2 | 6 | |||
| 7 | Упор пружины | 601.00.00.002 | 2 | 2 | 7 | |||
| 9 | Толкатель | 601.00.00.005 | 2 | 2 | 9 | |||
| 10 | Кольцо Нх | 700.10.14.027 | 3 | 3 | 10 | |||
| 11 | Направляющая толкателя | 601.00.00.004 | 2 | 2 | 11 | |||
| 12 | КОЛЬЦО | 601.00.00.026 | 2 | 2 | 12 | |||
| 13 | Педаль левая | 606.00.00.001 | 1 | 1 | 13 | |||
| 14 | Винт Mx | 703.50.22.303 | 2 | 2 | 14 | |||
| 15 | Педаль правая | 606.00.00.009 | 1 | 1 | 15 | |||
| 16 | Орех М | 704.10.22.301 | 1 | 1 | 16 | |||
| 17 | Штифт | ШТК-4х25 | 1 | 1 | 17 | |||
| 18 | Штифт нажимной | 606.00.00.004 | 2 | 2 | 18 | |||
| 19 | Опора для педалей | 606.00.00.006 | 1 | 1 | 19 | |||
| 20 | Ось педали | 606.00.00.002 | 1 | 1 | 20 | |||
| 21 | Шайба | 705.40.42.003 | 2 | 2 | 21 | |||
| 21 | Манжета | 606.00.00.008 | 2 | 2 | 21 | |||
| 22 | Толкатель промежуточный | 606.00.00.003 | 2 | 2 | 22 | |||
| 23 | Винт | ВЦШ-М6х25 | 2 | 2 | 23 | |||
| 25 | КОЛЬЦО | КРУ-080-085-30-2-3 | 1 | 1 | 25 | |||
| 26 | Пробка " | 710.10.22.003 | 2 | 2 | 26 | |||
| 27 | Пробка | 602.00.00.009 | 1 | 1 | 27 | |||
| 28 | корпус | 603.00.00.002 | 1 | 1 | 28 |
