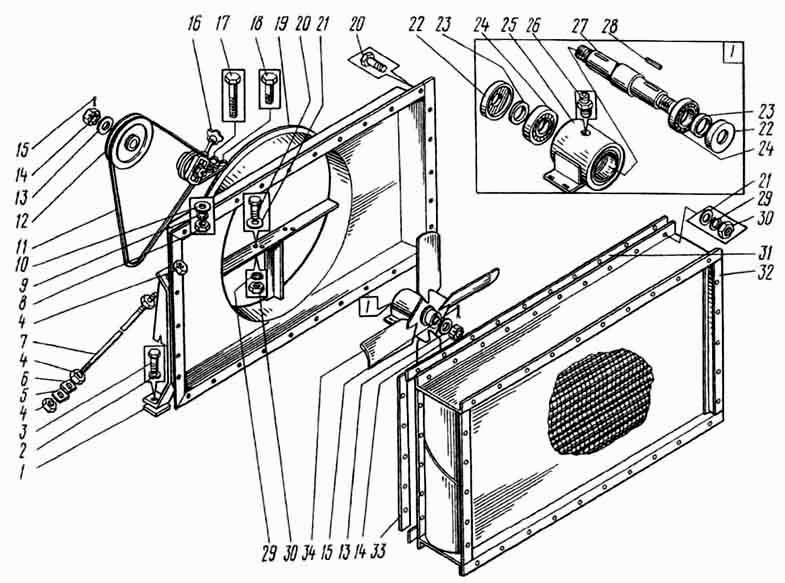

Установка маслоохладителя
100%
Название детали
прокладка
Заводской номер
ЭО-5122.11.25.008
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
7798.16.40
Количество на модель
2
№
3
Название детали
Орех
Заводской номер
5915.20
Количество на модель
8
№
4
Название детали
прокладка
Заводской номер
ЭО-5122.11.25.011
Количество на модель
2
№
5
Название детали
Накладка
Заводской номер
ЭО-5122.11.25.012
Количество на модель
2
№
6
Название детали
Тяга
Заводской номер
ЭО-5122.11.25.700
Количество на модель
2
№
7
Название детали
Орех
Заводской номер
5915.8
Количество на модель
3
№
8
Название детали
Шайба
Заводской номер
6402.8
Количество на модель
3
№
9
Название детали
Шайба
Заводской номер
11371.8
Количество на модель
3
№
10
Название детали
Ремень
Заводской номер
Б-16000Ш
Количество на модель
1
№
11
Название детали
Шкив
Заводской номер
ЭО-5122.11.26.403-1
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
11371.20
Количество на модель
2
№
13
Название детали
Орех
Заводской номер
5918.2.20
Количество на модель
2
№
14
Название детали
Шплинт
Заводской номер
397.4.32
Количество на модель
2
№
15
Название детали
Устройство натяжное
Заводской номер
236.3509.300-Аз
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
7798.8.60
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
7798.8.35
Количество на модель
1
№
18
Название детали
Диффузор
Заводской номер
ЭО-5122.11.25.200-3
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
7798.10.25
Количество на модель
34
№
20
Название детали
Шайба
Заводской номер
11371.10
Количество на модель
34
№
21
Название детали
Крышка
Заводской номер
ЭО-5122.11.25.405
Количество на модель
2
№
22
Название детали
Втулка
Заводской номер
ЭО-5122.11.25.404
Количество на модель
2
№
23
Название детали
Подшипник
Заводской номер
8338.305
Количество на модель
2
№
24
Название детали
корпус
Заводской номер
ЭО-5122.11.25.410-2
Количество на модель
1
№
25
Название детали
Масленка
Заводской номер
19853.1.3
Количество на модель
1
№
26
Название детали
ВАЛ
Заводской номер
ЭО-5122.11.25.401-1
Количество на модель
1
№
27
Название детали
шпонка
Заводской номер
8798.8.7.36
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
34
№
29
Название детали
Орех
Заводской номер
5915.10
Количество на модель
34
№
30
Название детали
Прокладка
Заводской номер
ЭО-5122.11.25.009
Количество на модель
2
№
31
Название детали
Масло охладитель
Заводской номер
ЭО-5122.11.25.100-1
Количество на модель
1
№
32
Название детали
Прокладка
Заводской номер
ЭО-5122.11.25.007
Количество на модель
2
№
33
Название детали
Колесо рабочее
Заводской номер
ЭО-5122.11.25.450
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | ЭО-5122.11.25.008 | 2 | 2 | 1 | |||
| 2 | Шайба | 6402.16 | 2 | 2 | 2 | |||
| 3 | Болт | 7798.16.40 | 2 | 2 | 3 | |||
| 4 | Орех | 5915.20 | 8 | 8 | 4 | |||
| 5 | прокладка | ЭО-5122.11.25.011 | 2 | 2 | 5 | |||
| 6 | Накладка | ЭО-5122.11.25.012 | 2 | 2 | 6 | |||
| 7 | Тяга | ЭО-5122.11.25.700 | 2 | 2 | 7 | |||
| 8 | Орех | 5915.8 | 3 | 3 | 8 | |||
| 9 | Шайба | 6402.8 | 3 | 3 | 9 | |||
| 10 | Шайба | 11371.8 | 3 | 3 | 10 | |||
| 11 | Ремень | Б-16000Ш | 1 | 1 | 11 | |||
| 12 | Шкив | ЭО-5122.11.26.403-1 | 1 | 1 | 12 | |||
| 13 | Шайба | 11371.20 | 2 | 2 | 13 | |||
| 14 | Орех | 5918.2.20 | 2 | 2 | 14 | |||
| 15 | Шплинт | 397.4.32 | 2 | 2 | 15 | |||
| 16 | Устройство натяжное | 236.3509.300-Аз | 1 | 1 | 16 | |||
| 17 | Болт | 7798.8.60 | 1 | 1 | 17 | |||
| 18 | Болт | 7798.8.35 | 1 | 1 | 18 | |||
| 19 | Диффузор | ЭО-5122.11.25.200-3 | 1 | 1 | 19 | |||
| 20 | Болт | 7798.10.25 | 34 | 34 | 20 | |||
| 21 | Шайба | 11371.10 | 34 | 34 | 21 | |||
| 22 | Крышка | ЭО-5122.11.25.405 | 2 | 2 | 22 | |||
| 23 | Втулка | ЭО-5122.11.25.404 | 2 | 2 | 23 | |||
| 24 | Подшипник | 8338.305 | 2 | 2 | 24 | |||
| 25 | корпус | ЭО-5122.11.25.410-2 | 1 | 1 | 25 | |||
| 26 | Масленка | 19853.1.3 | 1 | 1 | 26 | |||
| 27 | ВАЛ | ЭО-5122.11.25.401-1 | 1 | 1 | 27 | |||
| 28 | шпонка | 8798.8.7.36 | 2 | 2 | 28 | |||
| 29 | Шайба | 6402.10 | 34 | 34 | 29 | |||
| 30 | Орех | 5915.10 | 34 | 34 | 30 | |||
| 31 | Прокладка | ЭО-5122.11.25.009 | 2 | 2 | 31 | |||
| 32 | Масло охладитель | ЭО-5122.11.25.100-1 | 1 | 1 | 32 | |||
| 33 | Прокладка | ЭО-5122.11.25.007 | 2 | 2 | 33 | |||
| 34 | Колесо рабочее | ЭО-5122.11.25.450 | 1 | 1 | 34 |
