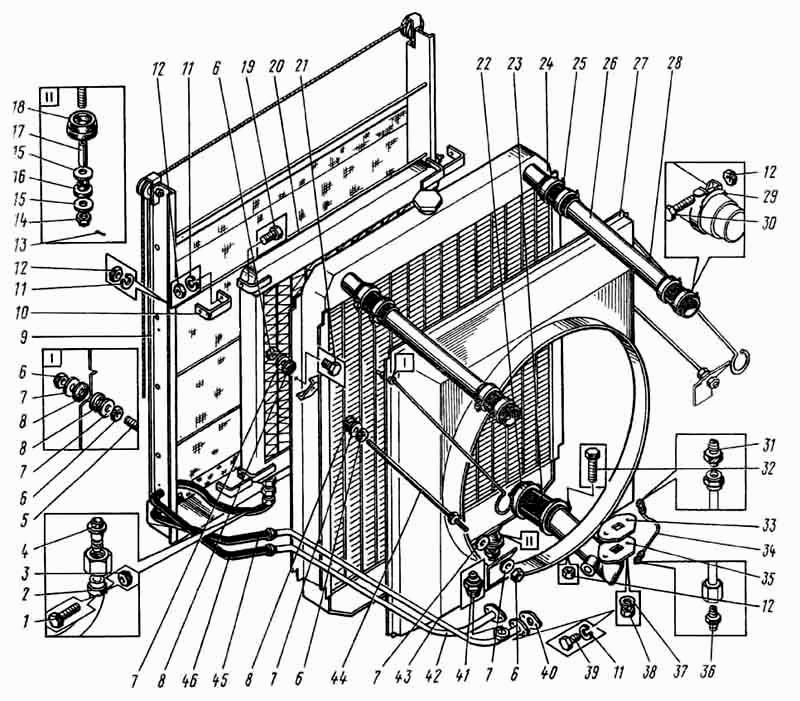

Установка радиаторов
100%
Название детали
Болт
Заводской номер
7798.6.40
Количество на модель
4
№
1
Название детали
Хомут
Заводской номер
102.25
Количество на модель
4
№
2
Название детали
Орех
Заводской номер
5915.6
Количество на модель
4
№
3
Название детали
Ниппель
Заводской номер
ЭО-5122.11.22.009
Количество на модель
2
№
4
Название детали
Растяжка правая
Заводской номер
111Г-5-15
Количество на модель
1
№
5
Название детали
Орех
Заводской номер
5915.10
Количество на модель
14
№
6
Название детали
Шайба
Заводской номер
11371.10
Количество на модель
12
№
7
Название детали
прокладка
Заводской номер
111Г-5-25
Количество на модель
8
№
8
Название детали
Шторка радиатора
Заводской номер
ЭО-5122.11.22.100-2
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
111Г-5-17
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
6402.8
Количество на модель
22
№
11
Название детали
Орех
Заводской номер
5915.8
Количество на модель
28
№
12
Название детали
Шплинт
Заводской номер
397.3,2.25
Количество на модель
2
№
13
Название детали
Орех
Заводской номер
111Г-5-24
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
111Г-5-22
Количество на модель
4
№
15
Название детали
Нижняя подушка подвески радиатора
Заводской номер
ЭО-5122.11.22.008
Количество на модель
2
№
16
Название детали
Втулка распорная
Заводской номер
111Г-5-20
Количество на модель
2
№
17
Название детали
Подушка подвески радиатора верхняя
Заводской номер
ЭО-5122.11.22.007
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
7798.8.20
Количество на модель
8
№
19
Название детали
Радиатор масляный
Заводской номер
СМД15К112
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
7798.8.16
Количество на модель
10
№
21
Название детали
Хомут
Заводской номер
102.70
Количество на модель
2
№
22
Название детали
Муфта
Заводской номер
ЭО-5122.11.22.004
Количество на модель
1
№
23
Название детали
Водяной радиатор
Заводской номер
258.1301010
Количество на модель
1
№
24
Название детали
Муфта
Заводской номер
ЭО-5122.11.22.003
Количество на модель
4
№
25
Название детали
Труба
Заводской номер
111Г-5-8
Количество на модель
2
№
26
Название детали
Кожух вентилятора
Заводской номер
111Г-5-6
Количество на модель
1
№
27
Название детали
Растяжка левая
Заводской номер
111Г-5-16
Количество на модель
1
№
28
Название детали
Хомут
Заводской номер
102.53
Количество на модель
8
№
29
Название детали
Болт
Заводской номер
7798.8.50
Количество на модель
8
№
30
Название детали
Штуцер
Заводской номер
ЭО-5122.11.22.005
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
7798.8.60
Количество на модель
2
№
32
Название детали
прокладка
Заводской номер
111Г-5-18
Количество на модель
1
№
33
Название детали
Трубка
Заводской номер
ЭО-5122.11.22.500
Количество на модель
1
№
34
Название детали
Патрубок
Заводской номер
ЭО-5122.11.22.200-3
Количество на модель
1
№
35
Название детали
Масленка
Заводской номер
19653.1.3
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
2
№
37
Название детали
Орех
Заводской номер
111Г-5-23
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
7798.8.25
Количество на модель
4
№
39
Название детали
прокладка
Заводской номер
111Г-5-19
Количество на модель
2
№
40
Название детали
Датчик указателя температуры масла
Заводской номер
ТМ100.380.800Г
Количество на модель
1
№
41
Название детали
Труба
Заводской номер
ЭО-5122.11.22.300-2
Количество на модель
1
№
42
Название детали
Труба
Заводской номер
ЭО-5122.11.22.400-2
Количество на модель
1
№
43
Название детали
Тяга
Заводской номер
ЭО-5122.11.22.700
Количество на модель
2
№
44
Название детали
Рукав У L=
Заводской номер
ЭО-5122.11.22.002
Количество на модель
1
№
45
Название детали
Рукав У L=
Заводской номер
ЭО-5122.11.22.001
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 7798.6.40 | 4 | 4 | 1 | |||
| 2 | Хомут | 102.25 | 4 | 4 | 2 | |||
| 3 | Орех | 5915.6 | 4 | 4 | 3 | |||
| 4 | Ниппель | ЭО-5122.11.22.009 | 2 | 2 | 4 | |||
| 5 | Растяжка правая | 111Г-5-15 | 1 | 1 | 5 | |||
| 6 | Орех | 5915.10 | 14 | 14 | 6 | |||
| 7 | Шайба | 11371.10 | 12 | 12 | 7 | |||
| 8 | прокладка | 111Г-5-25 | 8 | 8 | 8 | |||
| 9 | Шторка радиатора | ЭО-5122.11.22.100-2 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 111Г-5-17 | 4 | 4 | 10 | |||
| 11 | Шайба | 6402.8 | 22 | 22 | 11 | |||
| 12 | Орех | 5915.8 | 28 | 28 | 12 | |||
| 13 | Шплинт | 397.3,2.25 | 2 | 2 | 13 | |||
| 14 | Орех | 111Г-5-24 | 2 | 2 | 14 | |||
| 15 | Шайба | 111Г-5-22 | 4 | 4 | 15 | |||
| 16 | Нижняя подушка подвески радиатора | ЭО-5122.11.22.008 | 2 | 2 | 16 | |||
| 17 | Втулка распорная | 111Г-5-20 | 2 | 2 | 17 | |||
| 18 | Подушка подвески радиатора верхняя | ЭО-5122.11.22.007 | 2 | 2 | 18 | |||
| 19 | Болт | 7798.8.20 | 8 | 8 | 19 | |||
| 20 | Радиатор масляный | СМД15К112 | 1 | 1 | 20 | |||
| 21 | Болт | 7798.8.16 | 10 | 10 | 21 | |||
| 22 | Хомут | 102.70 | 2 | 2 | 22 | |||
| 23 | Муфта | ЭО-5122.11.22.004 | 1 | 1 | 23 | |||
| 24 | Водяной радиатор | 258.1301010 | 1 | 1 | 24 | |||
| 25 | Муфта | ЭО-5122.11.22.003 | 4 | 4 | 25 | |||
| 26 | Труба | 111Г-5-8 | 2 | 2 | 26 | |||
| 27 | Кожух вентилятора | 111Г-5-6 | 1 | 1 | 27 | |||
| 28 | Растяжка левая | 111Г-5-16 | 1 | 1 | 28 | |||
| 29 | Хомут | 102.53 | 8 | 8 | 29 | |||
| 30 | Болт | 7798.8.50 | 8 | 8 | 30 | |||
| 31 | Штуцер | ЭО-5122.11.22.005 | 1 | 1 | 31 | |||
| 32 | Болт | 7798.8.60 | 2 | 2 | 32 | |||
| 33 | прокладка | 111Г-5-18 | 1 | 1 | 33 | |||
| 34 | Трубка | ЭО-5122.11.22.500 | 1 | 1 | 34 | |||
| 35 | Патрубок | ЭО-5122.11.22.200-3 | 1 | 1 | 35 | |||
| 36 | Масленка | 19653.1.3 | 1 | 1 | 36 | |||
| 37 | Шайба | 6402.10 | 2 | 2 | 37 | |||
| 38 | Орех | 111Г-5-23 | 2 | 2 | 38 | |||
| 39 | Болт | 7798.8.25 | 4 | 4 | 39 | |||
| 40 | прокладка | 111Г-5-19 | 2 | 2 | 40 | |||
| 41 | Датчик указателя температуры масла | ТМ100.380.800Г | 1 | 1 | 41 | |||
| 42 | Труба | ЭО-5122.11.22.300-2 | 1 | 1 | 42 | |||
| 43 | Труба | ЭО-5122.11.22.400-2 | 1 | 1 | 43 | |||
| 44 | Тяга | ЭО-5122.11.22.700 | 2 | 2 | 44 | |||
| 45 | Рукав У L= | ЭО-5122.11.22.002 | 1 | 1 | 45 | |||
| 46 | Рукав У L= | ЭО-5122.11.22.001 | 1 | 1 | 46 |
