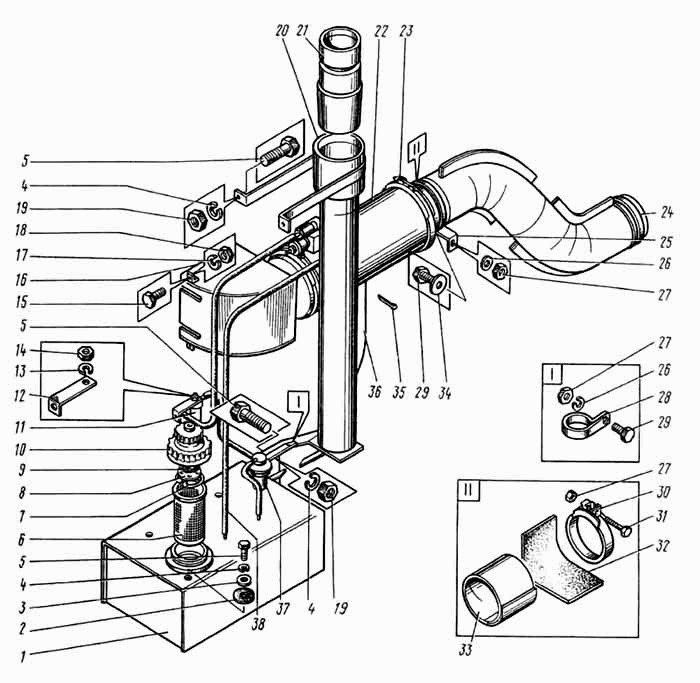

Установка отопителя
100%
Название детали
Бак
Заводской номер
ЭО-5124.04.13.100
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
ЭО-5124.10.17.003
Количество на модель
3
№
2
Название детали
Шайба
Заводской номер
11371.10
Количество на модель
3
№
3
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
7
№
4
Название детали
Болт
Заводской номер
2154505
Количество на модель
7
№
5
Название детали
Фильтр заливной
Заводской номер
211-38-7
Количество на модель
1
№
6
Название детали
Кольцо пружинное
Заводской номер
111В-4Б-15
Количество на модель
1
№
7
Название детали
Диск
Заводской номер
111В-4Б-13
Количество на модель
1
№
8
Название детали
Канитель
Заводской номер
111В-4Б-14
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
ЭО-5122.07.00.500
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
30
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
ЭО-5124.04.13.003
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
6402.5
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
5916.5
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
7798.6.16
Количество на модель
3
№
15
Название детали
Кожух
Заводской номер
ЭО-5124.04.13.300
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
6402.6
Количество на модель
3
№
17
Название детали
Орех
Заводской номер
5915.6
Количество на модель
3
№
18
Название детали
Орех
Заводской номер
5915.10
Количество на модель
4
№
19
Название детали
Труба
Заводской номер
ЭО-5124.04.13.400
Количество на модель
1
№
20
Название детали
Труба
Заводской номер
ЭО-5124.04.13.500
Количество на модель
1
№
21
Название детали
Хомут
Заводской номер
ЭО-5122АХЛ.80.04.170
Количество на модель
2
№
23
Название детали
Труба
Заводской номер
ЭО-5124.04.13.200
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
ЭО-5124.04.13.002
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
6402,8
Количество на модель
4
№
26
Название детали
Орех
Заводской номер
5915.8
Количество на модель
8
№
27
Название детали
Хомут
Заводской номер
17679.45.16.11
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
77988.25
Количество на модель
2
№
29
Название детали
Хомут
Заводской номер
102.120
Количество на модель
4
№
30
Название детали
Болт
Заводской номер
7798.8.60
Количество на модель
6
№
31
Название детали
Картон асбестовый
Заводской номер
2850.1.3
Количество на модель
№
32
Название детали
Муфта
Заводской номер
ЭО-5122АХЛ.80.04.101
Количество на модель
4
№
33
Название детали
Шайба
Заводской номер
11371.8
Количество на модель
1
№
34
Название детали
Шплинт
Заводской номер
397.6,3.60
Количество на модель
1
№
35
Название детали
Трубка
Заводской номер
ЭО-5124.04.13.001
Количество на модель
1
№
36
Название детали
Рукав- деталь
Заводской номер
38.053.6.12.05
Количество на модель
2
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак | ЭО-5124.04.13.100 | 1 | 1 | 1 | |||
| 2 | прокладка | ЭО-5124.10.17.003 | 3 | 3 | 2 | |||
| 3 | Шайба | 11371.10 | 3 | 3 | 3 | |||
| 4 | Шайба | 6402.10 | 7 | 7 | 4 | |||
| 5 | Болт | 2154505 | 7 | 7 | 5 | |||
| 6 | Фильтр заливной | 211-38-7 | 1 | 1 | 6 | |||
| 7 | Кольцо пружинное | 111В-4Б-15 | 1 | 1 | 7 | |||
| 8 | Диск | 111В-4Б-13 | 1 | 1 | 8 | |||
| 9 | Канитель | 111В-4Б-14 | 1 | 1 | 9 | |||
| 10 | Крышка | ЭО-5122.07.00.500 | 1 | 1 | 10 | |||
| 11 | Шайба | 30 | 1 | 1 | 11 | |||
| 12 | Кронштейн | ЭО-5124.04.13.003 | 1 | 1 | 12 | |||
| 13 | Шайба | 6402.5 | 1 | 1 | 13 | |||
| 14 | Орех | 5916.5 | 1 | 1 | 14 | |||
| 15 | Болт | 7798.6.16 | 3 | 3 | 15 | |||
| 16 | Кожух | ЭО-5124.04.13.300 | 1 | 1 | 16 | |||
| 17 | Шайба | 6402.6 | 3 | 3 | 17 | |||
| 18 | Орех | 5915.6 | 3 | 3 | 18 | |||
| 19 | Орех | 5915.10 | 4 | 4 | 19 | |||
| 20 | Труба | ЭО-5124.04.13.400 | 1 | 1 | 20 | |||
| 21 | Труба | ЭО-5124.04.13.500 | 1 | 1 | 21 | |||
| 23 | Хомут | ЭО-5122АХЛ.80.04.170 | 2 | 2 | 23 | |||
| 24 | Труба | ЭО-5124.04.13.200 | 1 | 1 | 24 | |||
| 25 | Кронштейн | ЭО-5124.04.13.002 | 1 | 1 | 25 | |||
| 26 | Шайба | 6402,8 | 4 | 4 | 26 | |||
| 27 | Орех | 5915.8 | 8 | 8 | 27 | |||
| 28 | Хомут | 17679.45.16.11 | 1 | 1 | 28 | |||
| 29 | Болт | 77988.25 | 2 | 2 | 29 | |||
| 30 | Хомут | 102.120 | 4 | 4 | 30 | |||
| 31 | Болт | 7798.8.60 | 6 | 6 | 31 | |||
| 32 | Картон асбестовый | 2850.1.3 | 32 | |||||
| 33 | Муфта | ЭО-5122АХЛ.80.04.101 | 4 | 4 | 33 | |||
| 34 | Шайба | 11371.8 | 1 | 1 | 34 | |||
| 35 | Шплинт | 397.6,3.60 | 1 | 1 | 35 | |||
| 36 | Трубка | ЭО-5124.04.13.001 | 1 | 1 | 36 | |||
| 38 | Рукав- деталь | 38.053.6.12.05 | 2 | 2 | 38 |
