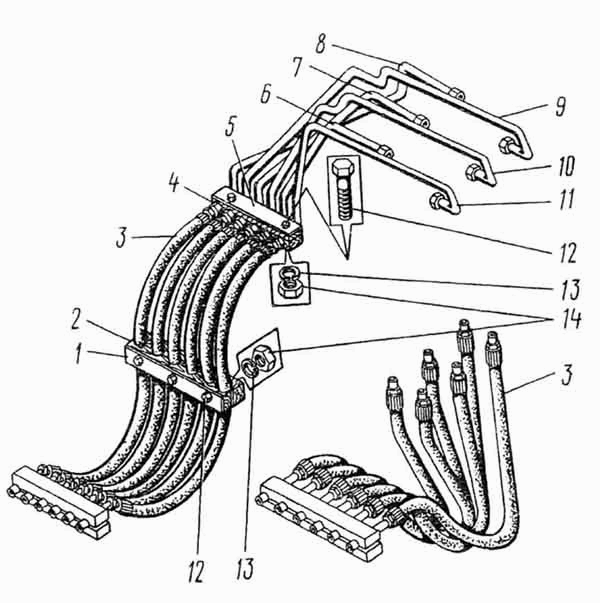

Трубопроводы управления стрелы
100%
Название детали
Накладка
Заводской номер
ЭО-5122.05.25.024
Количество на модель
2
№
1
Название детали
Колодка
Заводской номер
ЭО-5122.05.23.002
Количество на модель
2
№
2
Название детали
Рукав
Заводской номер
ЭО-5122.05.23.010
Количество на модель
12
№
3
Название детали
Колодка
Заводской номер
ЭО-6122.05.20.073
Количество на модель
2
№
4
Название детали
Накладка
Заводской номер
ЭО-6122.05.20.075
Количество на модель
1
№
5
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.23.075
Количество на модель
1
№
6
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.23.073
Количество на модель
1
№
7
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.23.071
Количество на модель
1
№
8
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.23.072
Количество на модель
1
№
9
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.23.076
Количество на модель
1
№
10
Название детали
Трубка L= мм
Заводской номер
ЭО-5122.05.23.074
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
7798.10.50
Количество на модель
5
№
12
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
5
№
13
Название детали
Орех
Заводской номер
5915.10
Количество на модель
5
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Накладка | ЭО-5122.05.25.024 | 2 | 2 | 1 | |||
| 2 | Колодка | ЭО-5122.05.23.002 | 2 | 2 | 2 | |||
| 3 | Рукав | ЭО-5122.05.23.010 | 12 | 12 | 3 | |||
| 4 | Колодка | ЭО-6122.05.20.073 | 2 | 2 | 4 | |||
| 5 | Накладка | ЭО-6122.05.20.075 | 1 | 1 | 5 | |||
| 6 | Трубка L= мм | ЭО-5122.05.23.075 | 1 | 1 | 6 | |||
| 7 | Трубка L= мм | ЭО-5122.05.23.073 | 1 | 1 | 7 | |||
| 8 | Трубка L= мм | ЭО-5122.05.23.071 | 1 | 1 | 8 | |||
| 9 | Трубка L= мм | ЭО-5122.05.23.072 | 1 | 1 | 9 | |||
| 10 | Трубка L= мм | ЭО-5122.05.23.076 | 1 | 1 | 10 | |||
| 11 | Трубка L= мм | ЭО-5122.05.23.074 | 1 | 1 | 11 | |||
| 12 | Болт | 7798.10.50 | 5 | 5 | 12 | |||
| 13 | Шайба | 6402.10 | 5 | 5 | 13 | |||
| 14 | Орех | 5915.10 | 5 | 5 | 14 |
