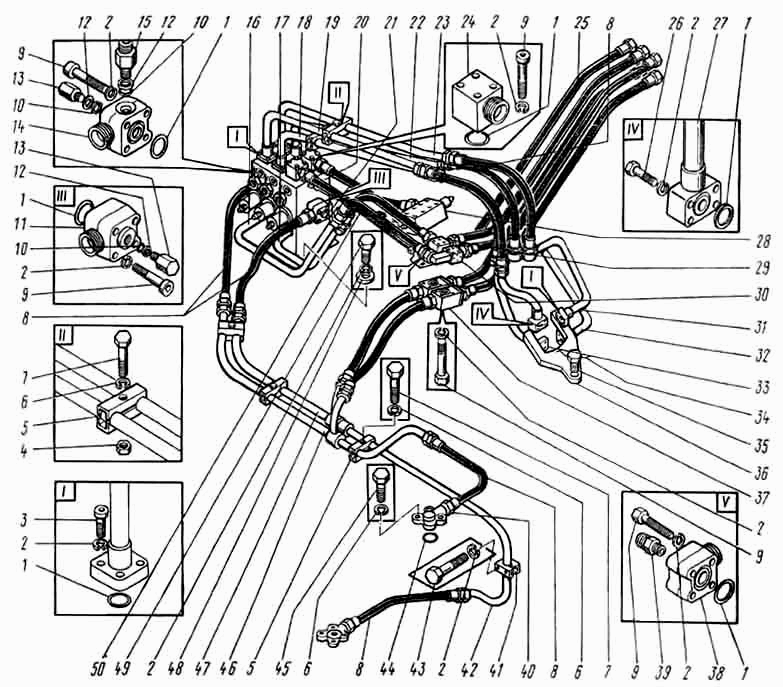

Трубопроводы на платформе
100%
Название детали
КОЛЬЦО
Заводской номер
9833.032.040.46
Количество на модель
21
№
1
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
94
№
2
Название детали
Винт
Заводской номер
11738.12.45
Количество на модель
32
№
3
Название детали
Орех
Заводской номер
5915.16
Количество на модель
2
№
4
Название детали
Колодка
Заводской номер
ЭО-5122.06.07.005-2
Количество на модель
10
№
5
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
13
№
6
Название детали
Болт
Заводской номер
7798.16.80
Количество на модель
5
№
7
Название детали
Тукав высокого давления
Заводской номер
25.650.250
Количество на модель
14
№
8
Название детали
Винт
Заводской номер
11738.12.80
Количество на модель
36
№
9
Название детали
КОЛЬЦО
Заводской номер
9833.016.020.25
Количество на модель
3
№
10
Название детали
Фланец
Заводской номер
ЭО-5122.09.17.028-1
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
114.16.20
Количество на модель
3
№
12
Название детали
Пробка
Заводской номер
ЭО-5122.09.17.003
Количество на модель
2
№
13
Название детали
Фланец
Заводской номер
ЭО-5122.09.17.027-2
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
ЭО-5122.20.00.125-1
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
ЭО-5122.09.17.050
Количество на модель
1
№
16
Название детали
Труба
Заводской номер
ЭО-5122.09.17.060
Количество на модель
1
№
17
Название детали
Труба
Заводской номер
ЭО-5122.09.17.100-1
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
ЭО-5122.09.17.070-1
Количество на модель
1
№
19
Название детали
Гидроаппарат гидромоторов
Заводской номер
ЭО-5122.09.11.000-3
Количество на модель
1
№
20
Название детали
Уголок
Заводской номер
ЭО-5122.09.17.011
Количество на модель
2
№
21
Название детали
Труба
Заводской номер
ЭО-5122.09.17.090-1
Количество на модель
1
№
22
Название детали
Труба
Заводской номер
ЭО-5122.09.17.080-1
Количество на модель
1
№
23
Название детали
Фланец
Заводской номер
ЭО-5122.13.15.005-1
Количество на модель
2
№
24
Название детали
Рукав высокого давления
Заводской номер
25.1650.250
Количество на модель
5
№
25
Название детали
Винт
Заводской номер
11738.12.65
Количество на модель
16
№
26
Название детали
Труба
Заводской номер
ЭО-5122.09.17.190-1
Количество на модель
1
№
27
Название детали
Золотник тормозной
Заводской номер
ЭО-5124.09.17.250
Количество на модель
1
№
28
Название детали
Фланец
Заводской номер
ЭО-5122.09.17.025
Количество на модель
1
№
29
Название детали
Тройник
Заводской номер
ЭО-5122.09.17.210
Количество на модель
1
№
30
Название детали
Труба
Заводской номер
ЭО-5122.09.17.180-2
Количество на модель
1
№
31
Название детали
Труба
Заводской номер
ЭО-5122.09.17.200-2
Количество на модель
1
№
32
Название детали
Труба
Заводской номер
ЭО-5122.09.17.170-1
Количество на модель
1
№
33
Название детали
Проволока = мм
Заводской номер
3282.3
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
ЭО-5122.09.17.021
Количество на модель
1
№
35
Название детали
Вилка
Заводской номер
ЭО-5122.09.17.019-1
Количество на модель
1
№
36
Название детали
Клапан обратный
Заводской номер
ЭО-5122.09.14.000-1
Количество на модель
2
№
37
Название детали
Фланец
Заводской номер
ЭО-5122.09.17.007-1
Количество на модель
1
№
38
Название детали
Штуцер
Заводской номер
ЭО-5122.05.25.014
Количество на модель
1
№
39
Название детали
Фланец
Заводской номер
ЭО-5122.09.17.008
Количество на модель
2
№
40
Название детали
Колодка
Заводской номер
ЭО-5122.13.15.007-2
Количество на модель
2
№
41
Название детали
Труба
Заводской номер
ЭО-5122.09.17.110
Количество на модель
1
№
42
Название детали
Болт
Заводской номер
7798.12.80
Количество на модель
2
№
43
Название детали
Кольцо
Заводской номер
9833.050.060.58
Количество на модель
2
№
44
Название детали
Болт
Заводской номер
7798.16.50
Количество на модель
8
№
45
Название детали
Труба
Заводской номер
ЭО-5122.09.17.220-2
Количество на модель
1
№
46
Название детали
Труба
Заводской номер
ЭО-5122.09.17.040-1
Количество на модель
1
№
47
Название детали
Шайба
Заводской номер
11371.12
Количество на модель
8
№
48
Название детали
Болт
Заводской номер
30.12.7798
Количество на модель
8
№
49
Название детали
Труба
Заводской номер
ЭО-5122.09.17.030
Количество на модель
1
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КОЛЬЦО | 9833.032.040.46 | 21 | 21 | 1 | |||
| 2 | Шайба | 6402.12 | 94 | 94 | 2 | |||
| 3 | Винт | 11738.12.45 | 32 | 32 | 3 | |||
| 4 | Орех | 5915.16 | 2 | 2 | 4 | |||
| 5 | Колодка | ЭО-5122.06.07.005-2 | 10 | 10 | 5 | |||
| 6 | Шайба | 6402.16 | 13 | 13 | 6 | |||
| 7 | Болт | 7798.16.80 | 5 | 5 | 7 | |||
| 8 | Тукав высокого давления | 25.650.250 | 14 | 14 | 8 | |||
| 9 | Винт | 11738.12.80 | 36 | 36 | 9 | |||
| 10 | КОЛЬЦО | 9833.016.020.25 | 3 | 3 | 10 | |||
| 11 | Фланец | ЭО-5122.09.17.028-1 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | 114.16.20 | 3 | 3 | 12 | |||
| 13 | Пробка | ЭО-5122.09.17.003 | 2 | 2 | 13 | |||
| 14 | Фланец | ЭО-5122.09.17.027-2 | 1 | 1 | 14 | |||
| 15 | Штуцер | ЭО-5122.20.00.125-1 | 1 | 1 | 15 | |||
| 16 | Труба | ЭО-5122.09.17.050 | 1 | 1 | 16 | |||
| 17 | Труба | ЭО-5122.09.17.060 | 1 | 1 | 17 | |||
| 18 | Труба | ЭО-5122.09.17.100-1 | 1 | 1 | 18 | |||
| 19 | Труба | ЭО-5122.09.17.070-1 | 1 | 1 | 19 | |||
| 20 | Гидроаппарат гидромоторов | ЭО-5122.09.11.000-3 | 1 | 1 | 20 | |||
| 21 | Уголок | ЭО-5122.09.17.011 | 2 | 2 | 21 | |||
| 22 | Труба | ЭО-5122.09.17.090-1 | 1 | 1 | 22 | |||
| 23 | Труба | ЭО-5122.09.17.080-1 | 1 | 1 | 23 | |||
| 24 | Фланец | ЭО-5122.13.15.005-1 | 2 | 2 | 24 | |||
| 25 | Рукав высокого давления | 25.1650.250 | 5 | 5 | 25 | |||
| 26 | Винт | 11738.12.65 | 16 | 16 | 26 | |||
| 27 | Труба | ЭО-5122.09.17.190-1 | 1 | 1 | 27 | |||
| 28 | Золотник тормозной | ЭО-5124.09.17.250 | 1 | 1 | 28 | |||
| 29 | Фланец | ЭО-5122.09.17.025 | 1 | 1 | 29 | |||
| 30 | Тройник | ЭО-5122.09.17.210 | 1 | 1 | 30 | |||
| 31 | Труба | ЭО-5122.09.17.180-2 | 1 | 1 | 31 | |||
| 32 | Труба | ЭО-5122.09.17.200-2 | 1 | 1 | 32 | |||
| 33 | Труба | ЭО-5122.09.17.170-1 | 1 | 1 | 33 | |||
| 34 | Проволока = мм | 3282.3 | 1 | 1 | 34 | |||
| 35 | Болт | ЭО-5122.09.17.021 | 1 | 1 | 35 | |||
| 36 | Вилка | ЭО-5122.09.17.019-1 | 1 | 1 | 36 | |||
| 37 | Клапан обратный | ЭО-5122.09.14.000-1 | 2 | 2 | 37 | |||
| 38 | Фланец | ЭО-5122.09.17.007-1 | 1 | 1 | 38 | |||
| 39 | Штуцер | ЭО-5122.05.25.014 | 1 | 1 | 39 | |||
| 40 | Фланец | ЭО-5122.09.17.008 | 2 | 2 | 40 | |||
| 41 | Колодка | ЭО-5122.13.15.007-2 | 2 | 2 | 41 | |||
| 42 | Труба | ЭО-5122.09.17.110 | 1 | 1 | 42 | |||
| 43 | Болт | 7798.12.80 | 2 | 2 | 43 | |||
| 44 | Кольцо | 9833.050.060.58 | 2 | 2 | 44 | |||
| 45 | Болт | 7798.16.50 | 8 | 8 | 45 | |||
| 46 | Труба | ЭО-5122.09.17.220-2 | 1 | 1 | 46 | |||
| 47 | Труба | ЭО-5122.09.17.040-1 | 1 | 1 | 47 | |||
| 48 | Шайба | 11371.12 | 8 | 8 | 48 | |||
| 49 | Болт | 30.12.7798 | 8 | 8 | 49 | |||
| 50 | Труба | ЭО-5122.09.17.030 | 1 | 1 | 50 |
