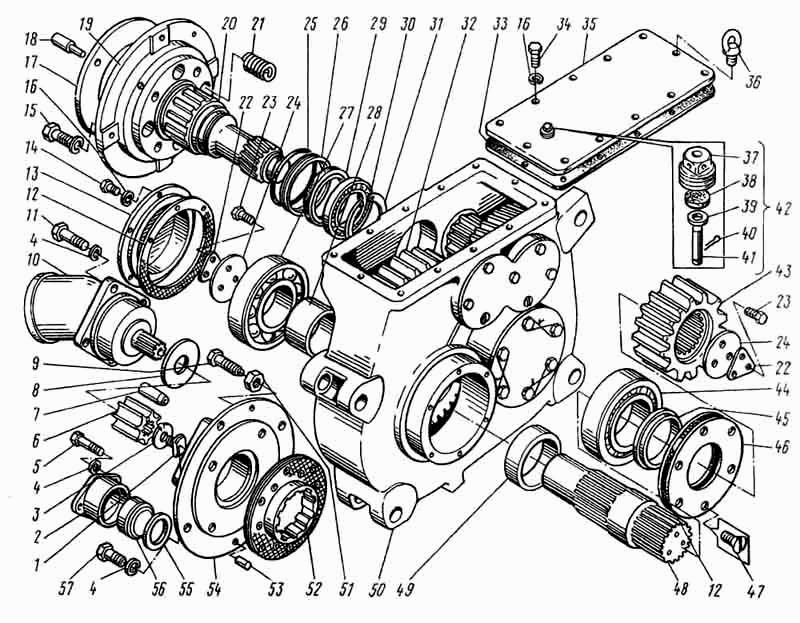

Редуктор правый
100%
Название детали
Фланец
Заводской номер
ЭО-5122.01.17.023
Количество на модель
1
№
1
Название детали
Цилиндр
Заводской номер
ЭО-5122.01.17.080-2
Количество на модель
2
№
2
Название детали
Стопорная шайба
Заводской номер
ЭО-5122.01.17.029
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
16
№
4
Название детали
Болт
Заводской номер
7798.16.100
Количество на модель
4
№
5
Название детали
Полумуфта
Заводской номер
ЭО-5122.01.17.035-1
Количество на модель
1
№
6
Название детали
Палец
Заводской номер
ЭО-5122.01.17.045
Количество на модель
8
№
7
Название детали
Шайба
Заводской номер
ЭО-5122.01.17.044-1
Количество на модель
1
№
8
Название детали
Винт
Заводской номер
1481.16.60
Количество на модель
2
№
9
Название детали
Гидромотор с фланцевой крышкой и шлицевьм валом
Заводской номер
210.25.13.21Б
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
7796.16.50
Количество на модель
4
№
11
Название детали
прокладка
Заводской номер
071.1.215.1
Количество на модель
2
№
12
Название детали
Крышка
Заводской номер
064.215
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
7798.12.25
Количество на модель
12
№
14
Название детали
Болт
Заводской номер
7798.16.45
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
27
№
16
Название детали
Диск нажимной
Заводской номер
ЭО-5122.01.17.039
Количество на модель
1
№
17
Название детали
Палец
Заводской номер
ЭО-5122.01.17.042-2
Количество на модель
2
№
18
Название детали
корпус
Заводской номер
ЭО-5122.01.17.036-2
Количество на модель
1
№
19
Название детали
Вал- шестерня
Заводской номер
ЭО-5122.01.17.018-1
Количество на модель
1
№
20
Название детали
Пружина
Заводской номер
ЭО-5122.01.17.041
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
ЭО-5122.01.02.015
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
7798.16.30
Количество на модель
6
№
23
Название детали
Шайба
Заводской номер
038.120.3
Количество на модель
2
№
24
Название детали
КОЛЬЦО
Заводской номер
9833.130.140.58
Количество на модель
1
№
25
Название детали
КОЛЬЦО
Заводской номер
ЭО-5122.01.17.026
Количество на модель
1
№
26
Название детали
Подшипник
Заводской номер
8338.320
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
020.1.100.70
Количество на модель
1
№
28
Название детали
Машке та
Заводской номер
8752.1.110.135
Количество на модель
1
№
29
Название детали
Подшипник
Заводской номер
8338.120
Количество на модель
1
№
30
Название детали
КОЛЬЦО
Заводской номер
108.2В.100
Количество на модель
1
№
31
Название детали
Колесо
Заводской номер
ЭО-5122.01.17.013-3
Количество на модель
1
№
32
Название детали
прокладка
Заводской номер
ЭО-5122.01.17.037-1
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
7798.12.30
Количество на модель
12
№
34
Название детали
Крыгка
Заводской номер
ЭО-5122.01.17.012-1
Количество на модель
1
№
35
Название детали
Рым- болт
Заводской номер
4751.12
Количество на модель
2
№
36
Название детали
Пробка
Заводской номер
ЭО-5122.01.17.112
Количество на модель
1
№
37
Название детали
Проволока
Заводской номер
3282.0,3
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
11371.8
Количество на модель
1
№
39
Название детали
Шплинт
Заводской номер
397.2.16
Количество на модель
1
№
40
Название детали
Заклепки
Заводской номер
ЭО-5122.01.17.111
Количество на модель
1
№
41
Название детали
Сапун
Заводской номер
ЭО-5122.01.17.110
Количество на модель
1
№
42
Название детали
Шестерня
Заводской номер
ЭО-5122.01.17.003
Количество на модель
1
№
43
Название детали
Подшипник
Заводской номер
5721.3524
Количество на модель
1
№
44
Название детали
КОЛЬЦО
Заводской номер
ЭО-5122.01.17.009-1
Количество на модель
1
№
45
Название детали
Крышка
Заводской номер
ЭО-5122.01.17.007-1
Количество на модель
1
№
46
Название детали
Винт
Заводской номер
17475.12.25
Количество на модель
8
№
47
Название детали
ВАЛ
Заводской номер
ЭО-5122.01.17.002
Количество на модель
1
№
48
Название детали
В гудок
Заводской номер
ЭО-5122.01.17.008
Количество на модель
1
№
49
Название детали
Корпус правый
Заводской номер
ЭО-5122.01.17.001-2
Количество на модель
1
№
50
Название детали
Корпус левый
Заводской номер
ЭО-5122.01.18.001-2
Количество на модель
1
№
50
Название детали
Орех
Заводской номер
5916.16
Количество на модель
2
№
51
Название детали
Диск
Заводской номер
ЭО-5122.01.17.060
Количество на модель
1
№
52
Название детали
Штифт
Заводской номер
3128.12.30
Количество на модель
4
№
53
Название детали
Стакан
Заводской номер
ЭО-5122.01.17.021-3
Количество на модель
1
№
54
Название детали
Манжета
Заводской номер
14896.80.65
Количество на модель
2
№
55
Название детали
Плунжер
Заводской номер
ЭО-5122.01.17.043
Количество на модель
2
№
56
Название детали
Болт
Заводской номер
7798.16.40
Количество на модель
4
№
57
Название детали
Пробка
Заводской номер
12719.КГ 1/4"
Количество на модель
1
№
58
Название детали
прокладка
Заводской номер
088.30
Количество на модель
2
№
59
Название детали
Пробка
Заводской номер
041.30.1,5
Количество на модель
1
№
60
Название детали
КОЛЬЦО
Заводской номер
ЭО-5122.01.17.031
Количество на модель
1
№
61
Название детали
Подшипник
Заводской номер
8338.414
Количество на модель
2
№
62
Название детали
Крышка
Заводской номер
064.180
Количество на модель
1
№
63
Название детали
прокладка
Заводской номер
071.1.180.1
Количество на модель
2
№
63
Название детали
Орех
Заводской номер
11871.68.2
Количество на модель
1
№
63
Название детали
Шайба
Заводской номер
11872.68
Количество на модель
1
№
63
Название детали
КОЛЬЦО
Заводской номер
9833.125.130.36
Количество на модель
1
№
67
Название детали
Крывка
Заводской номер
ЭО-5122.01.17.006-1
Количество на модель
1
№
68
Название детали
Подшипник
Заводской номер
8338.312
Количество на модель
3
№
69
Название детали
Вал- шестерня
Заводской номер
ЭО-5122.01.17.017
Количество на модель
1
№
70
Название детали
Втулка
Заводской номер
020.1.70.35
Количество на модель
1
№
71
Название детали
Колесо
Заводской номер
ЭО-5122.01.17.014
Количество на модель
1
№
72
Название детали
Колесо
Заводской номер
ЭО-5122.01.17.004
Количество на модель
1
№
73
Название детали
КОЛЬЦО
Заводской номер
ЭО-5122.01.17.025
Количество на модель
1
№
74
Название детали
Шайба
Заводской номер
038.70
Количество на модель
1
№
75
Название детали
Проволока L= м
Заводской номер
3282.1,6
Количество на модель
1
№
76
Название детали
Болт
Заводской номер
7798.3.10.20
Количество на модель
2
№
77
Название детали
КОЛЬЦО
Заводской номер
ЭО-5122.01.17.046
Количество на модель
2
№
78
Название детали
прокладка
Заводской номер
ЭО-5122.01.17.028-1
Количество на модель
1
№
79
Название детали
Крышка
Заводской номер
ЭО-5122.01.17.022-2
Количество на модель
1
№
80
Название детали
Крышка
Заводской номер
063.180
Количество на модель
1
№
81
Название детали
Болт
Заводской номер
7798.3.12.25
Количество на модель
6
№
82
Название детали
Шайба
Заводской номер
ЭО-5122.01.17.024
Количество на модель
1
№
83
Название детали
Вал- шестерня
Заводской номер
ЭО-5122.01.17.015
Количество на модель
1
№
84
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | ЭО-5122.01.17.023 | 1 | 1 | 1 | |||
| 2 | Цилиндр | ЭО-5122.01.17.080-2 | 2 | 2 | 2 | |||
| 3 | Стопорная шайба | ЭО-5122.01.17.029 | 1 | 1 | 3 | |||
| 4 | Шайба | 6402.16 | 16 | 16 | 4 | |||
| 5 | Болт | 7798.16.100 | 4 | 4 | 5 | |||
| 6 | Полумуфта | ЭО-5122.01.17.035-1 | 1 | 1 | 6 | |||
| 7 | Палец | ЭО-5122.01.17.045 | 8 | 8 | 7 | |||
| 8 | Шайба | ЭО-5122.01.17.044-1 | 1 | 1 | 8 | |||
| 9 | Винт | 1481.16.60 | 2 | 2 | 9 | |||
| 10 | Гидромотор с фланцевой крышкой и шлицевьм валом | 210.25.13.21Б | 1 | 1 | 10 | |||
| 11 | Болт | 7796.16.50 | 4 | 4 | 11 | |||
| 12 | прокладка | 071.1.215.1 | 2 | 2 | 12 | |||
| 13 | Крышка | 064.215 | 1 | 1 | 13 | |||
| 14 | Болт | 7798.12.25 | 12 | 12 | 14 | |||
| 15 | Болт | 7798.16.45 | 4 | 4 | 15 | |||
| 16 | Шайба | 6402.12 | 27 | 27 | 16 | |||
| 17 | Диск нажимной | ЭО-5122.01.17.039 | 1 | 1 | 17 | |||
| 18 | Палец | ЭО-5122.01.17.042-2 | 2 | 2 | 18 | |||
| 19 | корпус | ЭО-5122.01.17.036-2 | 1 | 1 | 19 | |||
| 20 | Вал- шестерня | ЭО-5122.01.17.018-1 | 1 | 1 | 20 | |||
| 21 | Пружина | ЭО-5122.01.17.041 | 1 | 1 | 21 | |||
| 22 | Шайба | ЭО-5122.01.02.015 | 2 | 2 | 22 | |||
| 23 | Болт | 7798.16.30 | 6 | 6 | 23 | |||
| 24 | Шайба | 038.120.3 | 2 | 2 | 24 | |||
| 25 | КОЛЬЦО | 9833.130.140.58 | 1 | 1 | 25 | |||
| 26 | КОЛЬЦО | ЭО-5122.01.17.026 | 1 | 1 | 26 | |||
| 27 | Подшипник | 8338.320 | 1 | 1 | 27 | |||
| 28 | Втулка | 020.1.100.70 | 1 | 1 | 28 | |||
| 29 | Машке та | 8752.1.110.135 | 1 | 1 | 29 | |||
| 30 | Подшипник | 8338.120 | 1 | 1 | 30 | |||
| 31 | КОЛЬЦО | 108.2В.100 | 1 | 1 | 31 | |||
| 32 | Колесо | ЭО-5122.01.17.013-3 | 1 | 1 | 32 | |||
| 33 | прокладка | ЭО-5122.01.17.037-1 | 1 | 1 | 33 | |||
| 34 | Болт | 7798.12.30 | 12 | 12 | 34 | |||
| 35 | Крыгка | ЭО-5122.01.17.012-1 | 1 | 1 | 35 | |||
| 36 | Рым- болт | 4751.12 | 2 | 2 | 36 | |||
| 37 | Пробка | ЭО-5122.01.17.112 | 1 | 1 | 37 | |||
| 38 | Проволока | 3282.0,3 | 1 | 1 | 38 | |||
| 39 | Шайба | 11371.8 | 1 | 1 | 39 | |||
| 40 | Шплинт | 397.2.16 | 1 | 1 | 40 | |||
| 41 | Заклепки | ЭО-5122.01.17.111 | 1 | 1 | 41 | |||
| 42 | Сапун | ЭО-5122.01.17.110 | 1 | 1 | 42 | |||
| 43 | Шестерня | ЭО-5122.01.17.003 | 1 | 1 | 43 | |||
| 44 | Подшипник | 5721.3524 | 1 | 1 | 44 | |||
| 45 | КОЛЬЦО | ЭО-5122.01.17.009-1 | 1 | 1 | 45 | |||
| 46 | Крышка | ЭО-5122.01.17.007-1 | 1 | 1 | 46 | |||
| 47 | Винт | 17475.12.25 | 8 | 8 | 47 | |||
| 48 | ВАЛ | ЭО-5122.01.17.002 | 1 | 1 | 48 | |||
| 49 | В гудок | ЭО-5122.01.17.008 | 1 | 1 | 49 | |||
| 50 | Корпус правый | ЭО-5122.01.17.001-2 | 1 | 1 | 50 | |||
| 50 | Корпус левый | ЭО-5122.01.18.001-2 | 1 | 1 | 50 | |||
| 51 | Орех | 5916.16 | 2 | 2 | 51 | |||
| 52 | Диск | ЭО-5122.01.17.060 | 1 | 1 | 52 | |||
| 53 | Штифт | 3128.12.30 | 4 | 4 | 53 | |||
| 54 | Стакан | ЭО-5122.01.17.021-3 | 1 | 1 | 54 | |||
| 55 | Манжета | 14896.80.65 | 2 | 2 | 55 | |||
| 56 | Плунжер | ЭО-5122.01.17.043 | 2 | 2 | 56 | |||
| 57 | Болт | 7798.16.40 | 4 | 4 | 57 | |||
| 58 | Пробка | 12719.КГ 1/4" | 1 | 1 | 58 | |||
| 59 | прокладка | 088.30 | 2 | 2 | 59 | |||
| 60 | Пробка | 041.30.1,5 | 1 | 1 | 60 | |||
| 61 | КОЛЬЦО | ЭО-5122.01.17.031 | 1 | 1 | 61 | |||
| 62 | Подшипник | 8338.414 | 2 | 2 | 62 | |||
| 63 | Крышка | 064.180 | 1 | 1 | 63 | |||
| 63 | прокладка | 071.1.180.1 | 2 | 2 | 63 | |||
| 63 | Орех | 11871.68.2 | 1 | 1 | 63 | |||
| 63 | Шайба | 11872.68 | 1 | 1 | 63 | |||
| 67 | КОЛЬЦО | 9833.125.130.36 | 1 | 1 | 67 | |||
| 68 | Крывка | ЭО-5122.01.17.006-1 | 1 | 1 | 68 | |||
| 69 | Подшипник | 8338.312 | 3 | 3 | 69 | |||
| 70 | Вал- шестерня | ЭО-5122.01.17.017 | 1 | 1 | 70 | |||
| 71 | Втулка | 020.1.70.35 | 1 | 1 | 71 | |||
| 72 | Колесо | ЭО-5122.01.17.014 | 1 | 1 | 72 | |||
| 73 | Колесо | ЭО-5122.01.17.004 | 1 | 1 | 73 | |||
| 74 | КОЛЬЦО | ЭО-5122.01.17.025 | 1 | 1 | 74 | |||
| 75 | Шайба | 038.70 | 1 | 1 | 75 | |||
| 76 | Проволока L= м | 3282.1,6 | 1 | 1 | 76 | |||
| 77 | Болт | 7798.3.10.20 | 2 | 2 | 77 | |||
| 78 | КОЛЬЦО | ЭО-5122.01.17.046 | 2 | 2 | 78 | |||
| 79 | прокладка | ЭО-5122.01.17.028-1 | 1 | 1 | 79 | |||
| 80 | Крышка | ЭО-5122.01.17.022-2 | 1 | 1 | 80 | |||
| 81 | Крышка | 063.180 | 1 | 1 | 81 | |||
| 82 | Болт | 7798.3.12.25 | 6 | 6 | 82 | |||
| 83 | Шайба | ЭО-5122.01.17.024 | 1 | 1 | 83 | |||
| 84 | Вал- шестерня | ЭО-5122.01.17.015 | 1 | 1 | 84 |
