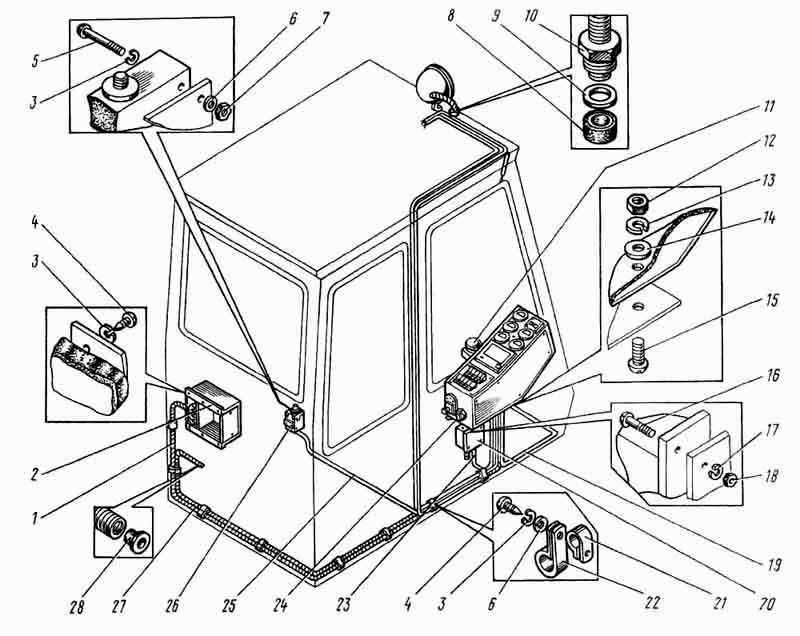

Электрооборудование кабины
100%
Название детали
Металлорукав
Заводской номер
ЭО-5124.12.14.005
Количество на модель
1
№
1
Название детали
Экран отопителя
Заводской номер
ЭО-5122АХЛ.80.12.000
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
6402.5
Количество на модель
17
№
3
Название детали
Шуруп
Заводской номер
1144.5.16
Количество на модель
15
№
4
Название детали
Винт
Заводской номер
17473.5.45
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
11371.5
Количество на модель
11
№
6
Название детали
Орех
Заводской номер
5916.5
Количество на модель
2
№
7
Название детали
Масса
Заводской номер
051.16.24
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
4860.16.24
Количество на модель
1
№
9
Название детали
Металлорукав в сборе
Заводской номер
ЭО-5122.12.14.100
Количество на модель
1
№
10
Название детали
Кнопка
Заводской номер
КЕ-021
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
5915.8
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
6402.8
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
11371.10
Количество на модель
4
№
14
Название детали
Винт
Заводской номер
17473.8.20
Количество на модель
4
№
15
Название детали
Винт
Заводской номер
17473.4.30
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
6402.4
Количество на модель
4
№
17
Название детали
Орех
Заводской номер
5916.4
Количество на модель
4
№
18
Название детали
Трубка
Заводской номер
ЭО-5124.12.14.002
Количество на модель
1
№
19
Название детали
Блок печатной платы
Заводской номер
У4250.01
Количество на модель
1
№
20
Название детали
Хомут
Заводской номер
17679.12.12
Количество на модель
8
№
21
Название детали
Хомут
Заводской номер
17679.22.16
Количество на модель
9
№
22
Название детали
Трубка
Заводской номер
ЭО-5124.12.14.001
Количество на модель
1
№
23
Название детали
Щиток управления
Заводской номер
ЭО-5124.12.22.000
Количество на модель
1
№
24
Название детали
Трубка
Заводской номер
ЭО-5124.12.14.003
Количество на модель
1
№
25
Название детали
Выключатель путевой
Заводской номер
В1115Д21А211
Количество на модель
1
№
26
Название детали
Металлорукав
Заводской номер
ЭО-5124.12.14.004
Количество на модель
1
№
27
Название детали
Втулка МР
Заводской номер
312Г-11-12
Количество на модель
2
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Металлорукав | ЭО-5124.12.14.005 | 1 | 1 | 1 | |||
| 2 | Экран отопителя | ЭО-5122АХЛ.80.12.000 | 1 | 1 | 2 | |||
| 3 | Шайба | 6402.5 | 17 | 17 | 3 | |||
| 4 | Шуруп | 1144.5.16 | 15 | 15 | 4 | |||
| 5 | Винт | 17473.5.45 | 2 | 2 | 5 | |||
| 6 | Шайба | 11371.5 | 11 | 11 | 6 | |||
| 7 | Орех | 5916.5 | 2 | 2 | 7 | |||
| 8 | Масса | 051.16.24 | 1 | 1 | 8 | |||
| 9 | Шайба | 4860.16.24 | 1 | 1 | 9 | |||
| 10 | Металлорукав в сборе | ЭО-5122.12.14.100 | 1 | 1 | 10 | |||
| 11 | Кнопка | КЕ-021 | 1 | 1 | 11 | |||
| 12 | Орех | 5915.8 | 1 | 1 | 12 | |||
| 13 | Шайба | 6402.8 | 4 | 4 | 13 | |||
| 14 | Шайба | 11371.10 | 4 | 4 | 14 | |||
| 15 | Винт | 17473.8.20 | 4 | 4 | 15 | |||
| 16 | Винт | 17473.4.30 | 4 | 4 | 16 | |||
| 17 | Шайба | 6402.4 | 4 | 4 | 17 | |||
| 18 | Орех | 5916.4 | 4 | 4 | 18 | |||
| 19 | Трубка | ЭО-5124.12.14.002 | 1 | 1 | 19 | |||
| 20 | Блок печатной платы | У4250.01 | 1 | 1 | 20 | |||
| 21 | Хомут | 17679.12.12 | 8 | 8 | 21 | |||
| 22 | Хомут | 17679.22.16 | 9 | 9 | 22 | |||
| 23 | Трубка | ЭО-5124.12.14.001 | 1 | 1 | 23 | |||
| 24 | Щиток управления | ЭО-5124.12.22.000 | 1 | 1 | 24 | |||
| 25 | Трубка | ЭО-5124.12.14.003 | 1 | 1 | 25 | |||
| 26 | Выключатель путевой | В1115Д21А211 | 1 | 1 | 26 | |||
| 27 | Металлорукав | ЭО-5124.12.14.004 | 1 | 1 | 27 | |||
| 28 | Втулка МР | 312Г-11-12 | 2 | 2 | 28 |
