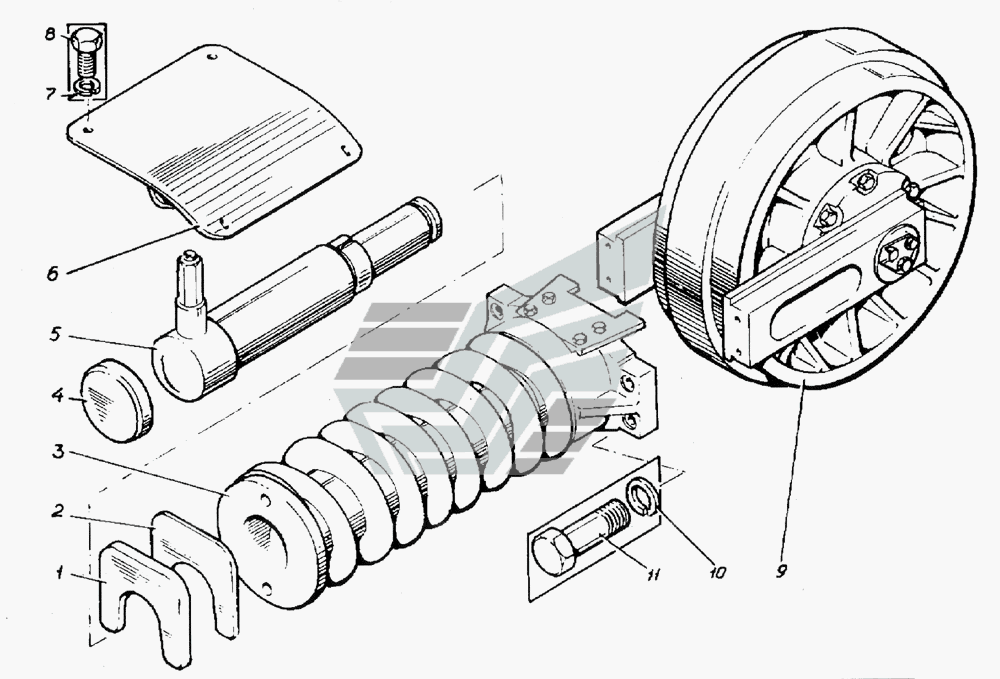

Колесо натяжное с механизмом сдавания
100%
Название детали
прокладка
Заводской номер
ЭО-5221.01.10.001
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
ЭО-5221.01.10.002
Количество на модель
18
№
2
Название детали
Механизм сдавания
Заводской номер
ЭО-5221.01.10.500
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
77798.10.25
Количество на модель
4
№
3
Название детали
Бабышка
Заводской номер
ЭО-5221.01.10.005
Количество на модель
1
№
4
Название детали
Гидроцилиндр
Заводской номер
ЭО-5221.01.10.600
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
ЭО-5221.01.10.010
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
4
№
7
Название детали
Колесо натяжное
Заводской номер
ЭО-5221.01.10.100
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
6402.20
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
7798-20.60
Количество на модель
4
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | ЭО-5221.01.10.001 | 1 | 1 | 1 | |||
| 2 | прокладка | ЭО-5221.01.10.002 | 18 | 18 | 2 | |||
| 3 | Механизм сдавания | ЭО-5221.01.10.500 | 1 | 1 | 3 | |||
| 3 | Болт | 77798.10.25 | 4 | 4 | 3 | |||
| 4 | Бабышка | ЭО-5221.01.10.005 | 1 | 1 | 4 | |||
| 5 | Гидроцилиндр | ЭО-5221.01.10.600 | 1 | 1 | 5 | |||
| 6 | Крышка | ЭО-5221.01.10.010 | 1 | 1 | 6 | |||
| 7 | Шайба | 6402.10 | 4 | 4 | 7 | |||
| 9 | Колесо натяжное | ЭО-5221.01.10.100 | 1 | 1 | 9 | |||
| 10 | Шайба | 6402.20 | 4 | 4 | 10 | |||
| 11 | Болт | 7798-20.60 | 4 | 4 | 11 |
