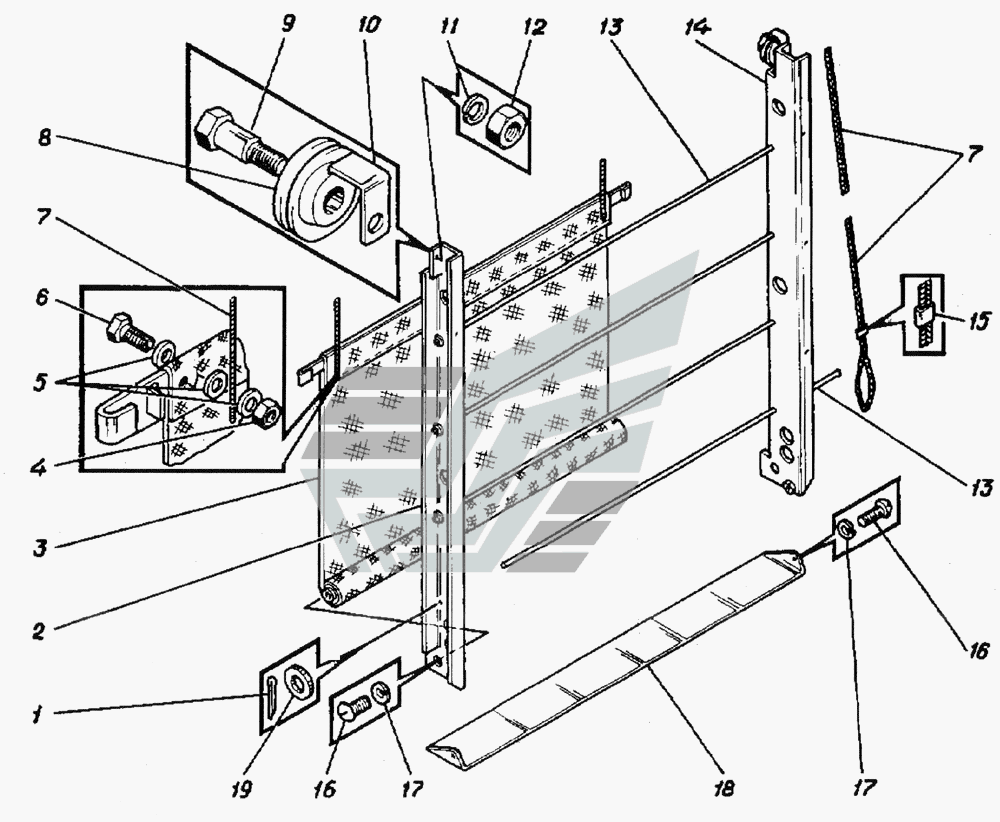

Шторка радиаторов
100%
Название детали
Шплинт
Заводской номер
397.2.16
Количество на модель
4
№
1
Название детали
Правая сторона
Заводской номер
ЭО-5122.11.22.120
Количество на модель
1
№
2
Название детали
Шторка в сборе
Заводской номер
ЭО-5122.11.22.150
Количество на модель
1
№
3
Название детали
Орех
Заводской номер
5915.8
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
11371.8
Количество на модель
6
№
5
Название детали
Болт
Заводской номер
7798.8.20
Количество на модель
1
№
6
Название детали
Канат L= мм
Заводской номер
2172.1,8
Количество на модель
1
№
7
Название детали
Ролик
Заводской номер
111В-6Б-5А
Количество на модель
2
№
8
Название детали
Ось ролика
Заводской номер
ЭО-5122.11.22.109
Количество на модель
2
№
9
Название детали
Ограждение
Заводской номер
111Г-6А-26
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
2
№
11
Название детали
Орех
Заводской номер
5915.12
Количество на модель
2
№
12
Название детали
Стержень
Заводской номер
111Г-17-6
Количество на модель
4
№
13
Название детали
Левая сторона
Заводской номер
ЭО-5122.11.22.110
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
ЭО-5122.11.22.104-1
Количество на модель
5
№
15
Название детали
Винт
Заводской номер
17473.6.16
Количество на модель
3
№
16
Название детали
Шайба
Заводской номер
6402.6
Количество на модель
3
№
17
Название детали
Тарелка
Заводской номер
ЭО-5122.11.22.108
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
11371.10
Количество на модель
4
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт | 397.2.16 | 4 | 4 | 1 | |||
| 2 | Правая сторона | ЭО-5122.11.22.120 | 1 | 1 | 2 | |||
| 3 | Шторка в сборе | ЭО-5122.11.22.150 | 1 | 1 | 3 | |||
| 4 | Орех | 5915.8 | 2 | 2 | 4 | |||
| 5 | Шайба | 11371.8 | 6 | 6 | 5 | |||
| 6 | Болт | 7798.8.20 | 1 | 1 | 6 | |||
| 7 | Канат L= мм | 2172.1,8 | 1 | 1 | 7 | |||
| 8 | Ролик | 111В-6Б-5А | 2 | 2 | 8 | |||
| 9 | Ось ролика | ЭО-5122.11.22.109 | 2 | 2 | 9 | |||
| 10 | Ограждение | 111Г-6А-26 | 2 | 2 | 10 | |||
| 11 | Шайба | 6402.12 | 2 | 2 | 11 | |||
| 12 | Орех | 5915.12 | 2 | 2 | 12 | |||
| 13 | Стержень | 111Г-17-6 | 4 | 4 | 13 | |||
| 14 | Левая сторона | ЭО-5122.11.22.110 | 1 | 1 | 14 | |||
| 15 | Труба | ЭО-5122.11.22.104-1 | 5 | 5 | 15 | |||
| 16 | Винт | 17473.6.16 | 3 | 3 | 16 | |||
| 17 | Шайба | 6402.6 | 3 | 3 | 17 | |||
| 18 | Тарелка | ЭО-5122.11.22.108 | 1 | 1 | 18 | |||
| 19 | Шайба | 11371.10 | 4 | 4 | 19 |
