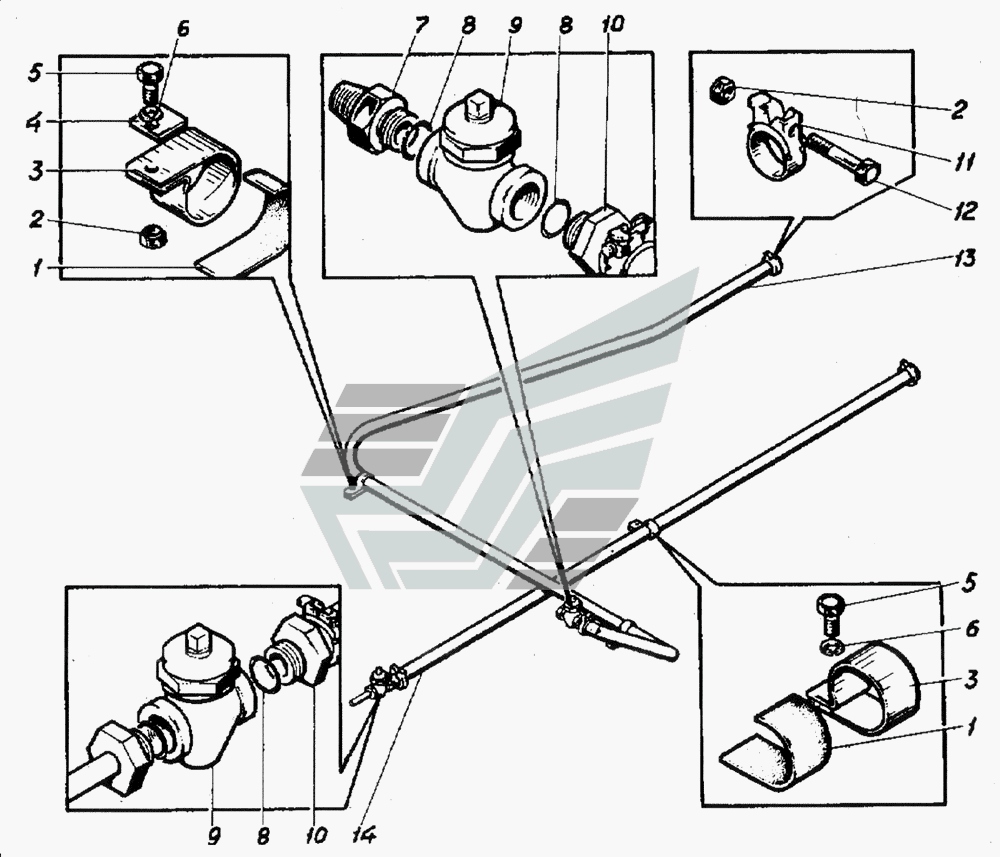

Трубопроводы отопителя
100%
Название детали
прокладка
Заводской номер
ЭО-5221.11.28.006
Количество на модель
3
№
1
Название детали
Орех
Заводской номер
5915.6
Количество на модель
6
№
2
Название детали
Хомут
Заводской номер
17679.28.6,6.08
Количество на модель
3
№
3
Название детали
Плавка
Заводской номер
ЭО-5221.11.28.005
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
7798.6.16
Количество на модель
3
№
5
Название детали
Шайба
Заводской номер
6402.6
Количество на модель
3
№
6
Название детали
Штуцер
Заводской номер
ЭО-5221.11.28.002
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
088.22
Количество на модель
4
№
8
Название детали
Кран муфтовый
Заводской номер
ЭО-5221.11.28.001
Количество на модель
2
№
9
Название детали
Переходник
Заводской номер
ЭО-5221.11.28.100
Количество на модель
2
№
10
Название детали
Хомут
Заводской номер
102.25
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
7798.6.40
Количество на модель
4
№
12
Название детали
Рукав
Заводской номер
ЭО-5221.11.28.003
Количество на модель
1
№
13
Название детали
Рукав
Заводской номер
ЭО-5221.11.28.004
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | ЭО-5221.11.28.006 | 3 | 3 | 1 | |||
| 2 | Орех | 5915.6 | 6 | 6 | 2 | |||
| 3 | Хомут | 17679.28.6,6.08 | 3 | 3 | 3 | |||
| 4 | Плавка | ЭО-5221.11.28.005 | 1 | 1 | 4 | |||
| 5 | Болт | 7798.6.16 | 3 | 3 | 5 | |||
| 6 | Шайба | 6402.6 | 3 | 3 | 6 | |||
| 7 | Штуцер | ЭО-5221.11.28.002 | 1 | 1 | 7 | |||
| 8 | прокладка | 088.22 | 4 | 4 | 8 | |||
| 9 | Кран муфтовый | ЭО-5221.11.28.001 | 2 | 2 | 9 | |||
| 10 | Переходник | ЭО-5221.11.28.100 | 2 | 2 | 10 | |||
| 11 | Хомут | 102.25 | 4 | 4 | 11 | |||
| 12 | Болт | 7798.6.40 | 4 | 4 | 12 | |||
| 13 | Рукав | ЭО-5221.11.28.003 | 1 | 1 | 13 | |||
| 14 | Рукав | ЭО-5221.11.28.004 | 1 | 1 | 14 |
