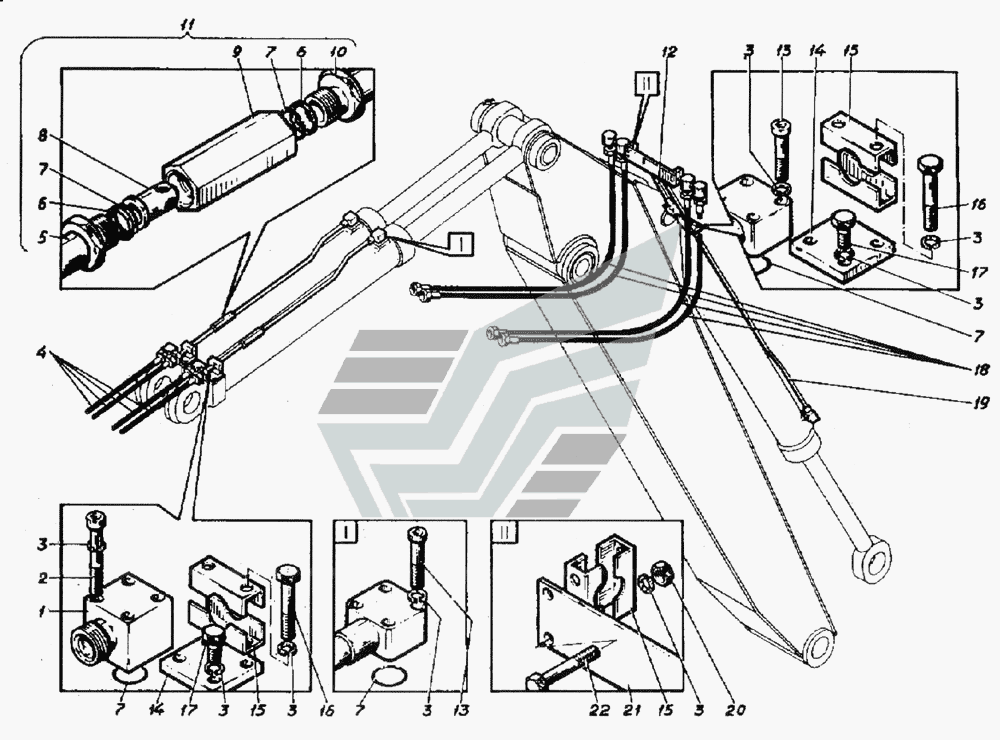

Трубопроводы рабочего оборудования
100%
Название детали
Фланец
Заводской номер
ЭО-5122.13.15.005
Количество на модель
2
№
1
Название детали
Винт
Заводской номер
11738.12.90
Количество на модель
8
№
2
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
40
№
3
Название детали
Рукав высокого давления
Заводской номер
5923.1580
Количество на модель
4
№
4
Название детали
Труба
Заводской номер
ЭО-5221.29.09.310
Количество на модель
2
№
5
Название детали
КОЛЬЦО
Заводской номер
114.32.40
Количество на модель
4
№
6
Название детали
КОЛЬЦО
Заводской номер
9833.032.040.46
Количество на модель
10
№
7
Название детали
Клапан
Заводской номер
ЭО-5221.29.09.301
Количество на модель
2
№
8
Название детали
корпус
Заводской номер
ЭО-5221.29-09.303
Количество на модель
2
№
9
Название детали
Труба
Заводской номер
ЭО-5221.29.09.320
Количество на модель
2
№
10
Название детали
Труба
Заводской номер
ЭО-5221.29.09.300
Количество на модель
2
№
11
Название детали
Труба
Заводской номер
ЭО-5221.19.02.100
Количество на модель
1
№
12
Название детали
Винт
Заводской номер
11738.12.65
Количество на модель
16
№
13
Название детали
Планка
Заводской номер
ЭО-5122.13.15.006
Количество на модель
3
№
14
Название детали
Колодка
Заводской номер
ЭО-5122.13.15.007-2
Количество на модель
10
№
15
Название детали
Болт
Заводской номер
7798.12.80
Количество на модель
6
№
16
Название детали
Болт
Заводской номер
7798.12.30
Количество на модель
6
№
17
Название детали
Рукав высокого давления
Заводской номер
5923.2080
Количество на модель
4
№
18
Название детали
Труба
Заводской номер
ЭО-5221.19.02.200
Количество на модель
1
№
19
Название детали
Орех
Заводской номер
5915.12
Количество на модель
4
№
20
Название детали
Планка
Заводской номер
ЭО-5122.13.15.024
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
7798.12.90
Количество на модель
6
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | ЭО-5122.13.15.005 | 2 | 2 | 1 | |||
| 2 | Винт | 11738.12.90 | 8 | 8 | 2 | |||
| 3 | Шайба | 6402.12 | 40 | 40 | 3 | |||
| 4 | Рукав высокого давления | 5923.1580 | 4 | 4 | 4 | |||
| 5 | Труба | ЭО-5221.29.09.310 | 2 | 2 | 5 | |||
| 6 | КОЛЬЦО | 114.32.40 | 4 | 4 | 6 | |||
| 7 | КОЛЬЦО | 9833.032.040.46 | 10 | 10 | 7 | |||
| 8 | Клапан | ЭО-5221.29.09.301 | 2 | 2 | 8 | |||
| 9 | корпус | ЭО-5221.29-09.303 | 2 | 2 | 9 | |||
| 10 | Труба | ЭО-5221.29.09.320 | 2 | 2 | 10 | |||
| 11 | Труба | ЭО-5221.29.09.300 | 2 | 2 | 11 | |||
| 12 | Труба | ЭО-5221.19.02.100 | 1 | 1 | 12 | |||
| 13 | Винт | 11738.12.65 | 16 | 16 | 13 | |||
| 14 | Планка | ЭО-5122.13.15.006 | 3 | 3 | 14 | |||
| 15 | Колодка | ЭО-5122.13.15.007-2 | 10 | 10 | 15 | |||
| 16 | Болт | 7798.12.80 | 6 | 6 | 16 | |||
| 17 | Болт | 7798.12.30 | 6 | 6 | 17 | |||
| 18 | Рукав высокого давления | 5923.2080 | 4 | 4 | 18 | |||
| 19 | Труба | ЭО-5221.19.02.200 | 1 | 1 | 19 | |||
| 20 | Орех | 5915.12 | 4 | 4 | 20 | |||
| 21 | Планка | ЭО-5122.13.15.024 | 1 | 1 | 21 | |||
| 22 | Болт | 7798.12.90 | 6 | 6 | 22 |
