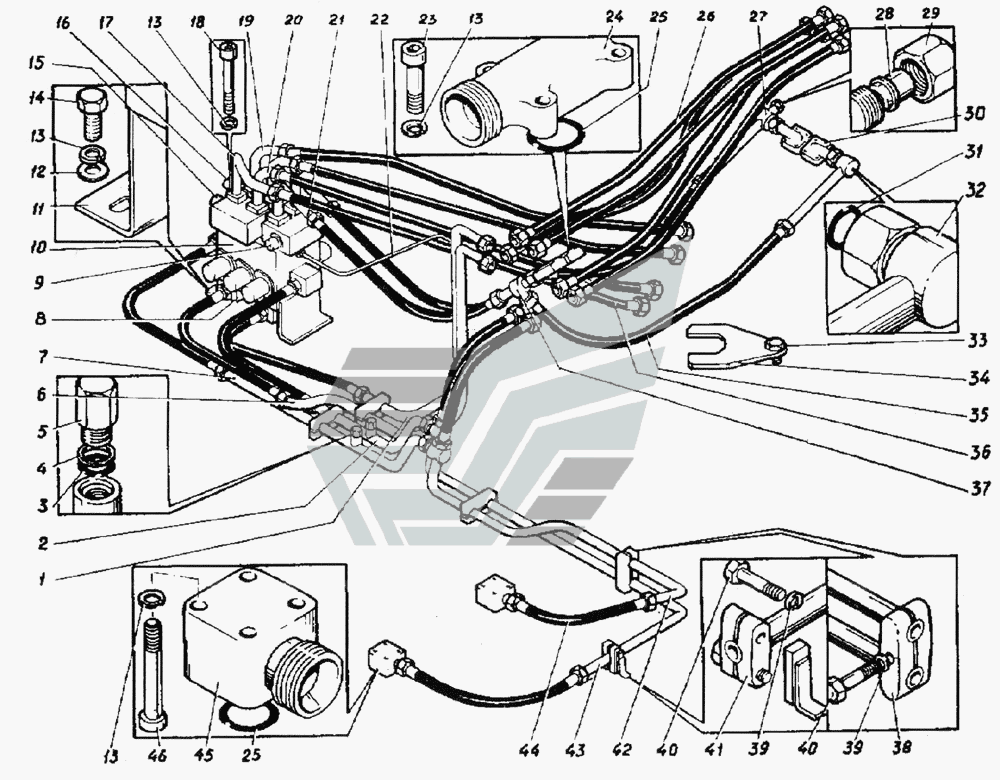

Трубопроводы наплатформе
100%
Название детали
Труба
Заводской номер
ЭО-5221.09.17.060
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
ЭО-5221.09.17.030
Количество на модель
1
№
2
Название детали
КОЛЬЦО
Заводской номер
9833.016.020.25
Количество на модель
2
№
3
Название детали
КОЛЬЦО
Заводской номер
114.16.20
Количество на модель
2
№
4
Название детали
Пробка
Заводской номер
ЭО-5122.09.17.003
Количество на модель
2
№
5
Название детали
Труба
Заводской номер
ЭО-5221.09.17.050
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
ЭО-5221.09.17.040
Количество на модель
1
№
7
Название детали
Фланец
Заводской номер
ЭО-5221.09.17.004
Количество на модель
2
№
8
Название детали
Золотник тормозной
Заводской номер
ЭО-5221.09.17.250
Количество на модель
1
№
9
Название детали
Гидроаппарат гидромоторов
Заводской номер
ЭО-5122.09.11.000-7
Количество на модель
1
№
10
Название детали
Уголок
Заводской номер
ЭО-5122.09.17.011
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
11371.12
Количество на модель
8
№
12
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
72
№
13
Название детали
Болт
Заводской номер
7798.12.30
Количество на модель
8
№
14
Название детали
Золотник
Заводской номер
ЭО-5221.09.17.200
Количество на модель
1
№
15
Название детали
Золотник
Заводской номер
ЭО-5221.09.17.200-01
Количество на модель
1
№
16
Название детали
Труба
Заводской номер
ЭО-5221.09.17.090
Количество на модель
1
№
17
Название детали
Винт
Заводской номер
11738.12.130
Количество на модель
24
№
18
Название детали
Труба
Заводской номер
ЭО-5221.09.17.070
Количество на модель
1
№
19
Название детали
Труба
Заводской номер
ЭО-5221.09.17.080
Количество на модель
2
№
20
Название детали
Труба
Заводской номер
ЭО-5221.09.17.100
Количество на модель
2
№
21
Название детали
Труба
Заводской номер
ЭО-5221.09.17.001
Количество на модель
1
№
22
Название детали
Винт
Заводской номер
11738.12.45
Количество на модель
16
№
23
Название детали
Фланец
Заводской номер
ЭО-5122.09.17.026
Количество на модель
2
№
24
Название детали
КОЛЬЦО
Заводской номер
9833.032.040.46
Количество на модель
22
№
25
Название детали
Рукав высокого давления
Заводской номер
25.25.1780
Количество на модель
5
№
26
Название детали
Труба
Заводской номер
ЭО-5221.09.17.140
Количество на модель
1
№
27
Название детали
Заглушка
Заводской номер
ЭО-5221.09.17.009
Количество на модель
1
№
28
Название детали
Орех
Заводской номер
ЭО-5221.05.25.003
Количество на модель
3
№
29
Название детали
Фланец
Заводской номер
ЭО-5221.09.17.002
Количество на модель
2
№
30
Название детали
КОЛЬЦО
Заводской номер
9833.024.030.36
Количество на модель
8
№
31
Название детали
Труба
Заводской номер
ЭО-5221.09.17.130
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
ЭО-5122.09.17.021
Количество на модель
1
№
33
Название детали
Вилка
Заводской номер
ЭО-5122.09.17.019-1
Количество на модель
1
№
34
Название детали
Рукав высокого давления
Заводской номер
25.25.980
Количество на модель
9
№
35
Название детали
Рукав высокого давления
Заводской номер
25.25.1580
Количество на модель
4
№
36
Название детали
Труба
Заводской номер
90-5221.09.17.110
Количество на модель
2
№
37
Название детали
Колодка
Заводской номер
ЭО-5124А.58.05.005
Количество на модель
8
№
38
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
6
№
39
Название детали
Болт
Заводской номер
7798.16.80
Количество на модель
6
№
40
Название детали
Колодка
Заводской номер
ЭО-5124А.58.05.007
Количество на модель
2
№
41
Название детали
Труба
Заводской номер
ЭО-5221.09.17.010-1
Количество на модель
1
№
42
Название детали
Труба
Заводской номер
ЭО-5221.09.17.020-1
Количество на модель
1
№
43
Название детали
Рукав высокого давления
Заводской номер
25.25.630
Количество на модель
3
№
44
Название детали
Фланец
Заводской номер
ЭО-5122.13.15.005-1
Количество на модель
4
№
45
Название детали
Винт
Заводской номер
11738.12.80
Количество на модель
24
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | ЭО-5221.09.17.060 | 1 | 1 | 1 | |||
| 2 | Труба | ЭО-5221.09.17.030 | 1 | 1 | 2 | |||
| 3 | КОЛЬЦО | 9833.016.020.25 | 2 | 2 | 3 | |||
| 4 | КОЛЬЦО | 114.16.20 | 2 | 2 | 4 | |||
| 5 | Пробка | ЭО-5122.09.17.003 | 2 | 2 | 5 | |||
| 6 | Труба | ЭО-5221.09.17.050 | 1 | 1 | 6 | |||
| 7 | Труба | ЭО-5221.09.17.040 | 1 | 1 | 7 | |||
| 8 | Фланец | ЭО-5221.09.17.004 | 2 | 2 | 8 | |||
| 9 | Золотник тормозной | ЭО-5221.09.17.250 | 1 | 1 | 9 | |||
| 10 | Гидроаппарат гидромоторов | ЭО-5122.09.11.000-7 | 1 | 1 | 10 | |||
| 11 | Уголок | ЭО-5122.09.17.011 | 2 | 2 | 11 | |||
| 12 | Шайба | 11371.12 | 8 | 8 | 12 | |||
| 13 | Шайба | 6402.12 | 72 | 72 | 13 | |||
| 14 | Болт | 7798.12.30 | 8 | 8 | 14 | |||
| 15 | Золотник | ЭО-5221.09.17.200 | 1 | 1 | 15 | |||
| 16 | Золотник | ЭО-5221.09.17.200-01 | 1 | 1 | 16 | |||
| 17 | Труба | ЭО-5221.09.17.090 | 1 | 1 | 17 | |||
| 18 | Винт | 11738.12.130 | 24 | 24 | 18 | |||
| 19 | Труба | ЭО-5221.09.17.070 | 1 | 1 | 19 | |||
| 20 | Труба | ЭО-5221.09.17.080 | 2 | 2 | 20 | |||
| 21 | Труба | ЭО-5221.09.17.100 | 2 | 2 | 21 | |||
| 22 | Труба | ЭО-5221.09.17.001 | 1 | 1 | 22 | |||
| 23 | Винт | 11738.12.45 | 16 | 16 | 23 | |||
| 24 | Фланец | ЭО-5122.09.17.026 | 2 | 2 | 24 | |||
| 25 | КОЛЬЦО | 9833.032.040.46 | 22 | 22 | 25 | |||
| 26 | Рукав высокого давления | 25.25.1780 | 5 | 5 | 26 | |||
| 27 | Труба | ЭО-5221.09.17.140 | 1 | 1 | 27 | |||
| 28 | Заглушка | ЭО-5221.09.17.009 | 1 | 1 | 28 | |||
| 29 | Орех | ЭО-5221.05.25.003 | 3 | 3 | 29 | |||
| 30 | Фланец | ЭО-5221.09.17.002 | 2 | 2 | 30 | |||
| 31 | КОЛЬЦО | 9833.024.030.36 | 8 | 8 | 31 | |||
| 32 | Труба | ЭО-5221.09.17.130 | 1 | 1 | 32 | |||
| 33 | Болт | ЭО-5122.09.17.021 | 1 | 1 | 33 | |||
| 34 | Вилка | ЭО-5122.09.17.019-1 | 1 | 1 | 34 | |||
| 35 | Рукав высокого давления | 25.25.980 | 9 | 9 | 35 | |||
| 36 | Рукав высокого давления | 25.25.1580 | 4 | 4 | 36 | |||
| 37 | Труба | 90-5221.09.17.110 | 2 | 2 | 37 | |||
| 38 | Колодка | ЭО-5124А.58.05.005 | 8 | 8 | 38 | |||
| 39 | Шайба | 6402.16 | 6 | 6 | 39 | |||
| 40 | Болт | 7798.16.80 | 6 | 6 | 40 | |||
| 41 | Колодка | ЭО-5124А.58.05.007 | 2 | 2 | 41 | |||
| 42 | Труба | ЭО-5221.09.17.010-1 | 1 | 1 | 42 | |||
| 43 | Труба | ЭО-5221.09.17.020-1 | 1 | 1 | 43 | |||
| 44 | Рукав высокого давления | 25.25.630 | 3 | 3 | 44 | |||
| 45 | Фланец | ЭО-5122.13.15.005-1 | 4 | 4 | 45 | |||
| 46 | Винт | 11738.12.80 | 24 | 24 | 46 |
