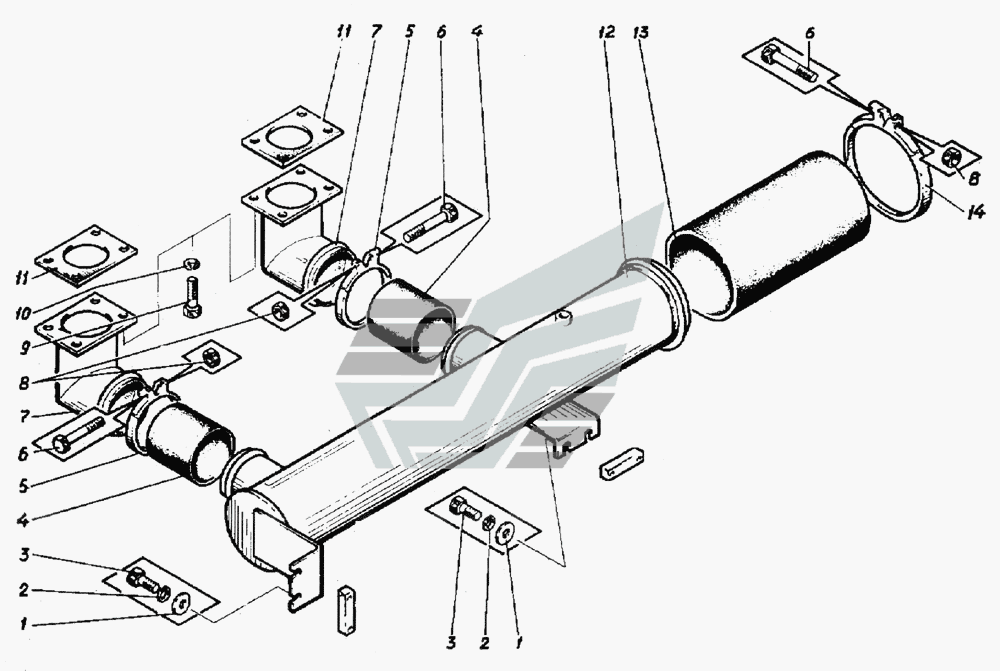

Трубопроводы всасывающие
100%
Название детали
Шайба
Заводской номер
11371.12
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
4
№
2
Название детали
Болт
Заводской номер
7798.12.30
Количество на модель
4
№
3
Название детали
Патрубок
Заводской номер
ЭО-6124.11.01.005
Количество на модель
2
№
4
Название детали
Хомут
Заводской номер
102.120
Количество на модель
4
№
5
Название детали
Болт
Заводской номер
7798.8.60
Количество на модель
8
№
6
Название детали
Труба
Заводской номер
ЭО-5221.11.01.200-1
Количество на модель
2
№
7
Название детали
Орех
Заводской номер
5915.8
Количество на модель
8
№
8
Название детали
Болт
Заводской номер
7798.16.35
Количество на модель
8
№
9
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
8
№
10
Название детали
прокладка
Заводской номер
ЭО-5221.11.00.001-1
Количество на модель
2
№
11
Название детали
Труба
Заводской номер
ЭО-5221.11.01.100-1
Количество на модель
1
№
12
Название детали
Патрубок
Заводской номер
ЭО-5122.11.00.005
Количество на модель
1
№
13
Название детали
Хомут
Заводской номер
102.165
Количество на модель
4
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 11371.12 | 4 | 4 | 1 | |||
| 2 | Шайба | 6402.12 | 4 | 4 | 2 | |||
| 3 | Болт | 7798.12.30 | 4 | 4 | 3 | |||
| 4 | Патрубок | ЭО-6124.11.01.005 | 2 | 2 | 4 | |||
| 5 | Хомут | 102.120 | 4 | 4 | 5 | |||
| 6 | Болт | 7798.8.60 | 8 | 8 | 6 | |||
| 7 | Труба | ЭО-5221.11.01.200-1 | 2 | 2 | 7 | |||
| 8 | Орех | 5915.8 | 8 | 8 | 8 | |||
| 9 | Болт | 7798.16.35 | 8 | 8 | 9 | |||
| 10 | Шайба | 6402.16 | 8 | 8 | 10 | |||
| 11 | прокладка | ЭО-5221.11.00.001-1 | 2 | 2 | 11 | |||
| 12 | Труба | ЭО-5221.11.01.100-1 | 1 | 1 | 12 | |||
| 13 | Патрубок | ЭО-5122.11.00.005 | 1 | 1 | 13 | |||
| 14 | Хомут | 102.165 | 4 | 4 | 14 |
