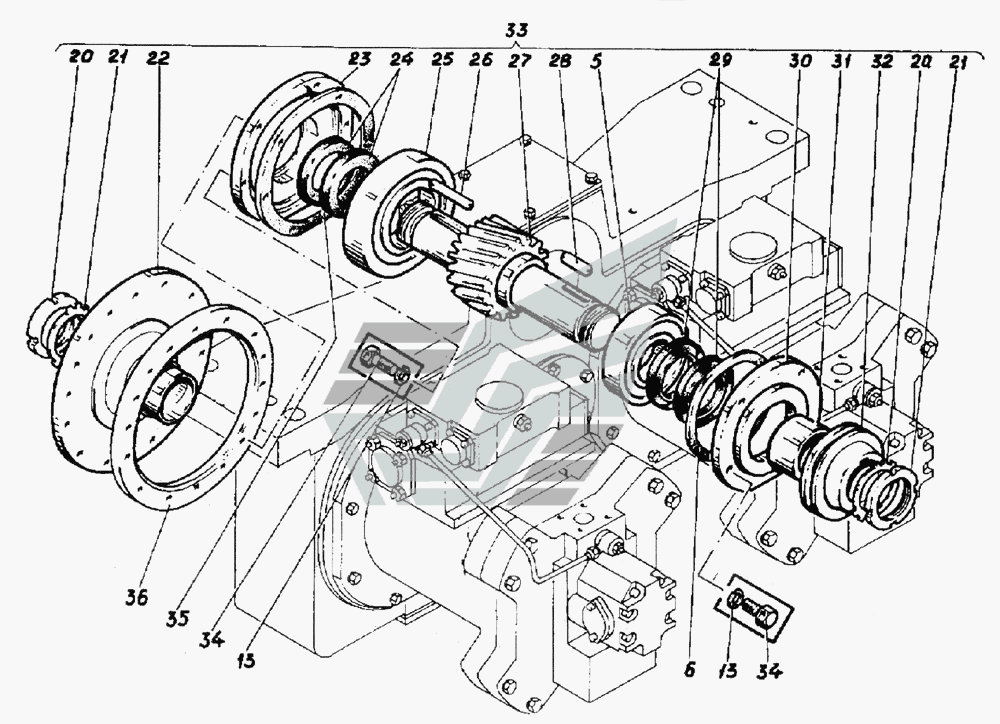

Установка насосов (Лист )
100%
Название детали
Подшипник
Заводской номер
8338.314
Количество на модель
№
5
Название детали
прокладка
Заводской номер
071.1.150.1
Количество на модель
№
6
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
№
13
Название детали
Орех
Заводской номер
11871.68
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
11872.68
Количество на модель
2
№
21
Название детали
Полумуфта
Заводской номер
ЭО-5122.11.08.106-1
Количество на модель
1
№
22
Название детали
Крышка
Заводской номер
ЭО-5122.11.08.130
Количество на модель
1
№
23
Название детали
Манжета
Заводской номер
8752.100.125
Количество на модель
2
№
24
Название детали
Подшипник
Заводской номер
8338.319
Количество на модель
1
№
25
Название детали
шпонка
Заводской номер
23360.20.12.90
Количество на модель
1
№
26
Название детали
Вал- шестерня
Заводской номер
ЭО-5122.11.08.102-2
Количество на модель
1
№
27
Название детали
шпонка
Заводской номер
23360.20.12.56
Количество на модель
1
№
28
Название детали
Манжета
Заводской номер
8752.80.105
Количество на модель
2
№
29
Название детали
Крышка
Заводской номер
ЭО-5122.11.08.120
Количество на модель
1
№
30
Название детали
Втулка
Заводской номер
ЭО-5122.11.08.108
Количество на модель
1
№
31
Название детали
Шкив
Заводской номер
ЭО-5221.11.09.101-7
Количество на модель
1
№
32
Название детали
Вал в сборе
Заводской номер
ЭО-5221.11.09.100-7
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
7798.12.30
Количество на модель
10
№
34
Название детали
прокладка
Заводской номер
ЭО-5122.11.08.011-1
Количество на модель
1
№
35
Название детали
КОЛЬЦО
Заводской номер
ЭО-5122.11.12.003-1
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 5 | Подшипник | 8338.314 | 5 | |||||
| 6 | прокладка | 071.1.150.1 | 6 | |||||
| 13 | Шайба | 6402.12 | 13 | |||||
| 20 | Орех | 11871.68 | 2 | 2 | 20 | |||
| 21 | Шайба | 11872.68 | 2 | 2 | 21 | |||
| 22 | Полумуфта | ЭО-5122.11.08.106-1 | 1 | 1 | 22 | |||
| 23 | Крышка | ЭО-5122.11.08.130 | 1 | 1 | 23 | |||
| 24 | Манжета | 8752.100.125 | 2 | 2 | 24 | |||
| 25 | Подшипник | 8338.319 | 1 | 1 | 25 | |||
| 26 | шпонка | 23360.20.12.90 | 1 | 1 | 26 | |||
| 27 | Вал- шестерня | ЭО-5122.11.08.102-2 | 1 | 1 | 27 | |||
| 28 | шпонка | 23360.20.12.56 | 1 | 1 | 28 | |||
| 29 | Манжета | 8752.80.105 | 2 | 2 | 29 | |||
| 30 | Крышка | ЭО-5122.11.08.120 | 1 | 1 | 30 | |||
| 31 | Втулка | ЭО-5122.11.08.108 | 1 | 1 | 31 | |||
| 32 | Шкив | ЭО-5221.11.09.101-7 | 1 | 1 | 32 | |||
| 33 | Вал в сборе | ЭО-5221.11.09.100-7 | 1 | 1 | 33 | |||
| 34 | Болт | 7798.12.30 | 10 | 10 | 34 | |||
| 35 | прокладка | ЭО-5122.11.08.011-1 | 1 | 1 | 35 | |||
| 36 | КОЛЬЦО | ЭО-5122.11.12.003-1 | 1 | 1 | 36 |
