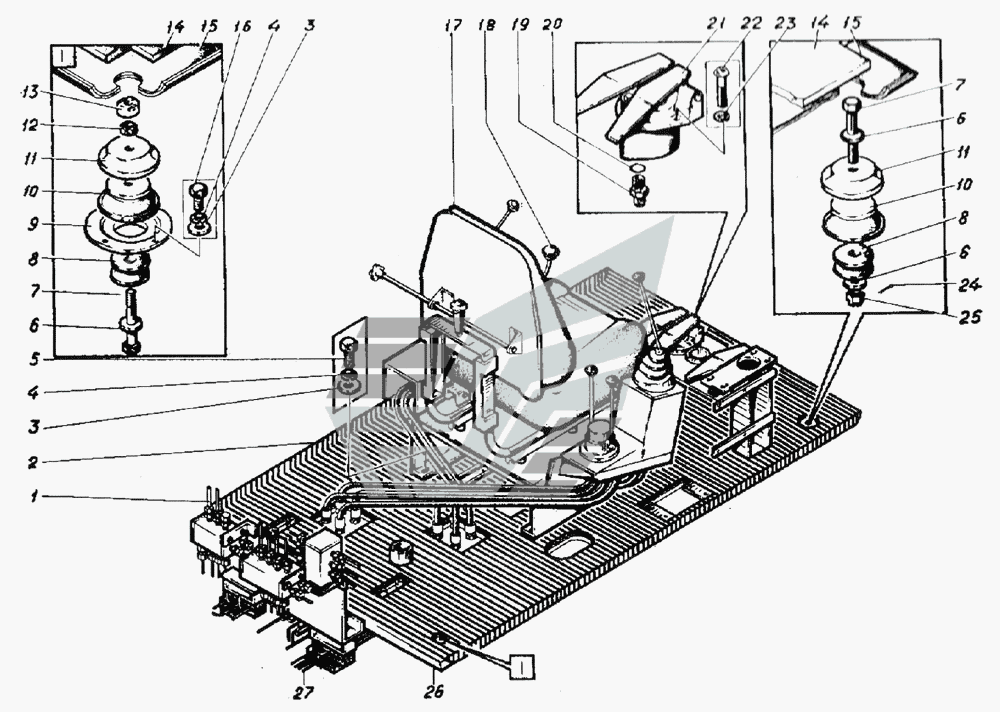

Гидрооборудование кабины
100%
Название детали
Трубопроводы управления
Заводской номер
ЭО-5221.04.18.000-1
Количество на модель
1
№
1
Название детали
Резиновый коврик
Заводской номер
ЭО-5221.04.08.008
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
11371.10
Количество на модель
8
№
3
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
8
№
4
Название детали
Болт
Заводской номер
7798.10.25
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
11371.16
Количество на модель
7
№
6
Название детали
Болт
Заводской номер
ЭО-5221.04.08.004
Количество на модель
4
№
7
Название детали
Подушка нижняя
Заводской номер
30-5221.04.08.120
Количество на модель
4
№
8
Название детали
Крышка
Заводской номер
ЭО-5221.04.08.006
Количество на модель
1
№
9
Название детали
Виброизолятор
Заводской номер
ЭО-5221.04.08.130
Количество на модель
4
№
10
Название детали
Обойма
Заводской номер
ЭО-5221.04.08.003
Количество на модель
4
№
11
Название детали
Орех
Заводской номер
5916.16
Количество на модель
1
№
12
Название детали
Орех
Заводской номер
ЭО-5221.04.08.005
Количество на модель
1
№
13
Название детали
Прокладочный коврик
Заводской номер
ЭО-5221.04.08.002
Количество на модель
1
№
14
Название детали
Дорожка
Заводской номер
ЭО-5221.04.08.001
Количество на модель
2
№
15
Название детали
Болт
Заводской номер
7798.10.20
Количество на модель
4
№
16
Название детали
Пульт- кресло
Заводской номер
ЭО-5221.04.01.000
Количество на модель
1
№
17
Название детали
Установка рычага безопасности
Заводской номер
ЭО-5221.04.39.000
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
ЭО-5122.04.11.005
Количество на модель
8
№
19
Название детали
КОЛЬЦО
Заводской номер
9833.012.016.25
Количество на модель
8
№
20
Название детали
Блох управления
Заводской номер
60620А
Количество на модель
2
№
21
Название детали
Винт
Заводской номер
17473.6.30
Количество на модель
8
№
22
Название детали
Шайба
Заводской номер
6402.6
Количество на модель
8
№
23
Название детали
Шплинт
Заводской номер
397.4.36
Количество на модель
4
№
24
Название детали
Орех
Заводской номер
5918.16
Количество на модель
3
№
25
Название детали
Основание
Заводской номер
ЭО-5221.04.08.100
Количество на модель
1
№
26
Название детали
Трубопроводы управления
Заводской номер
ЭО-5221.04.17.000
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопроводы управления | ЭО-5221.04.18.000-1 | 1 | 1 | 1 | |||
| 2 | Резиновый коврик | ЭО-5221.04.08.008 | 1 | 1 | 2 | |||
| 3 | Шайба | 11371.10 | 8 | 8 | 3 | |||
| 4 | Шайба | 6402.10 | 8 | 8 | 4 | |||
| 5 | Болт | 7798.10.25 | 4 | 4 | 5 | |||
| 6 | Шайба | 11371.16 | 7 | 7 | 6 | |||
| 7 | Болт | ЭО-5221.04.08.004 | 4 | 4 | 7 | |||
| 8 | Подушка нижняя | 30-5221.04.08.120 | 4 | 4 | 8 | |||
| 9 | Крышка | ЭО-5221.04.08.006 | 1 | 1 | 9 | |||
| 10 | Виброизолятор | ЭО-5221.04.08.130 | 4 | 4 | 10 | |||
| 11 | Обойма | ЭО-5221.04.08.003 | 4 | 4 | 11 | |||
| 12 | Орех | 5916.16 | 1 | 1 | 12 | |||
| 13 | Орех | ЭО-5221.04.08.005 | 1 | 1 | 13 | |||
| 14 | Прокладочный коврик | ЭО-5221.04.08.002 | 1 | 1 | 14 | |||
| 15 | Дорожка | ЭО-5221.04.08.001 | 2 | 2 | 15 | |||
| 16 | Болт | 7798.10.20 | 4 | 4 | 16 | |||
| 17 | Пульт- кресло | ЭО-5221.04.01.000 | 1 | 1 | 17 | |||
| 18 | Установка рычага безопасности | ЭО-5221.04.39.000 | 1 | 1 | 18 | |||
| 19 | Штуцер | ЭО-5122.04.11.005 | 8 | 8 | 19 | |||
| 20 | КОЛЬЦО | 9833.012.016.25 | 8 | 8 | 20 | |||
| 21 | Блох управления | 60620А | 2 | 2 | 21 | |||
| 22 | Винт | 17473.6.30 | 8 | 8 | 22 | |||
| 23 | Шайба | 6402.6 | 8 | 8 | 23 | |||
| 24 | Шплинт | 397.4.36 | 4 | 4 | 24 | |||
| 25 | Орех | 5918.16 | 3 | 3 | 25 | |||
| 26 | Основание | ЭО-5221.04.08.100 | 1 | 1 | 26 | |||
| 27 | Трубопроводы управления | ЭО-5221.04.17.000 | 1 | 1 | 27 |
