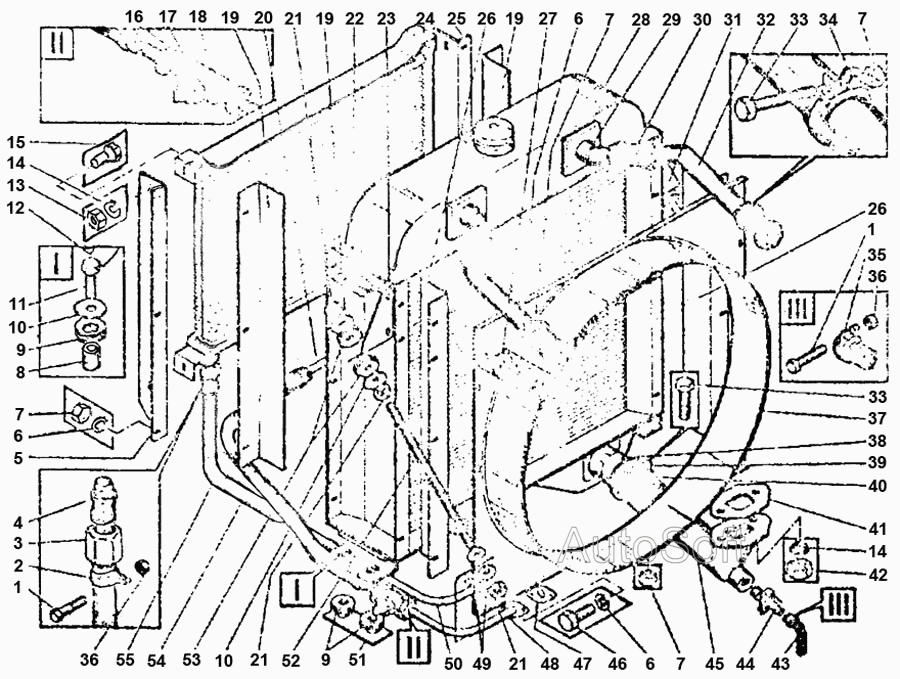

ЭО- - Установка радиаторов
100%
Название детали
Болт
Заводской номер
7798.6.40
Количество на модель
5
№
1
Название детали
Хомут
Заводской номер
102.25
Количество на модель
4
№
2
Название детали
Орех
Заводской номер
ЭО-5221.05.25.003
Количество на модель
2
№
3
Название детали
Ниппель
Заводской номер
ЭО-5124А.11.22.007
Количество на модель
1
№
4
Название детали
Уголок
Заводской номер
ЭО-5225.11.22.003-1
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
6402.8
Количество на модель
18
№
6
Название детали
Орех
Заводской номер
5915.8
Количество на модель
24
№
7
Название детали
Втулка
Заводской номер
ЭО-5124.11.22.002
Количество на модель
4
№
8
Название детали
КОЛЬЦО
Заводской номер
ЭО-5124.11.22.003
Количество на модель
8
№
9
Название детали
Шайба
Заводской номер
ЭО-5122.11.22.015
Количество на модель
8
№
10
Название детали
Болт
Заводской номер
7798.12.60
Количество на модель
4
№
11
Название детали
Проволока = мм
Заводской номер
3282.3
Количество на модель
2
№
12
Название детали
Орех
Заводской номер
5915.10
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
6
№
14
Название детали
Болт
Заводской номер
7798.10.16
Количество на модель
4
№
15
Название детали
Переходник
Заводской номер
ЭО-5225.11.28.100
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
088.22
Количество на модель
2
№
17
Название детали
Кран муфтовый
Заводской номер
ЭО-5221.11.28.001
Количество на модель
1
№
18
Название детали
Уголок
Заводской номер
ЭО-5225.11.22.001-1
Количество на модель
2
№
19
Название детали
Труба
Заводской номер
ЭО-5225.11.22.400-1
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
5915.12
Количество на модель
6
№
21
Название детали
Болт
Заводской номер
7798.8.16
Количество на модель
7
№
22
Название детали
Кронштейн
Заводской номер
ЭО-5124А.11.22.004
Количество на модель
1
№
23
Название детали
Радиатор масляный
Заводской номер
150.10.13.000
Количество на модель
1
№
24
Название детали
Уголок
Заводской номер
ЭО-5225.11.22.002-1
Количество на модель
1
№
25
Название детали
Уголок
Заводской номер
ЭО-5225.11.22.005-1
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
11371.8
Количество на модель
8
№
27
Название детали
Водяной радиатор
Заводской номер
МО4У.13.003-1
Количество на модель
1
№
28
Название детали
Фланец
Заводской номер
ЭО-5124А.11.22.400
Количество на модель
2
№
29
Название детали
Муфта
Заводской номер
ЭО-5122.11.22.003
Количество на модель
4
№
30
Название детали
Кронштейн
Заводской номер
ЭО-5124А.11.22.003
Количество на модель
1
№
31
Название детали
Труба
Заводской номер
ЭО-5124А.11.22.500
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
7798.8.60
Количество на модель
10
№
33
Название детали
Хомут
Заводской номер
102.53
Количество на модель
8
№
34
Название детали
Хомут
Заводской номер
102.18
Количество на модель
1
№
35
Название детали
Орех
Заводской номер
5915.6
Количество на модель
5
№
36
Название детали
Кожух вентилятора
Заводской номер
ЭО-5225.11.22.100-1
Количество на модель
1
№
37
Название детали
Фланец
Заводской номер
ЭО-5124А.11.22.300
Количество на модель
1
№
38
Название детали
Хомут
Заводской номер
102.70
Количество на модель
2
№
39
Название детали
Муфта
Заводской номер
ЭО-5122.11.22.004
Количество на модель
1
№
40
Название детали
прокладка
Заводской номер
ЭО-5122.11.22.012
Количество на модель
1
№
41
Название детали
Орех
Заводской номер
ЭО-5122.11.22.016
Количество на модель
2
№
42
Название детали
Рукав
Заводской номер
ЭО-5225.11.22.007
Количество на модель
1
№
43
Название детали
Кран сливной
Заводской номер
ЭО-5225.11.22.200
Количество на модель
1
№
44
Название детали
Патрубок
Заводской номер
ЭО-5124А.11.22.200
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
7798.8.25
Количество на модель
4
№
46
Название детали
прокладка
Заводской номер
ЭО-5122.11.22.013
Количество на модель
2
№
47
Название детали
Труба
Заводской номер
ЭО-5225.11.22.200-1
Количество на модель
1
№
48
Название детали
Шайба
Заводской номер
11371.12
Количество на модель
4
№
49
Название детали
Труба
Заводской номер
ЭО-5225.11.22.300-1
Количество на модель
1
№
50
Название детали
Тарелка
Заводской номер
ЭО-5225.11.22.004
Количество на модель
2
№
51
Название детали
Тяга
Заводской номер
ЭО-5225.11.22.700-1
Количество на модель
2
№
52
Название детали
Шайба
Заводской номер
ЭО-5122.11.22.011
Количество на модель
4
№
53
Название детали
Рукав У L=
Заводской номер
ЭО-5122.11.22.002
Количество на модель
1
№
54
Название детали
Рукав У L=
Заводской номер
ЭО-5122.11.22.001
Количество на модель
1
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 7798.6.40 | 5 | 5 | 1 | |||
| 2 | Хомут | 102.25 | 4 | 4 | 2 | |||
| 3 | Орех | ЭО-5221.05.25.003 | 2 | 2 | 3 | |||
| 4 | Ниппель | ЭО-5124А.11.22.007 | 1 | 1 | 4 | |||
| 5 | Уголок | ЭО-5225.11.22.003-1 | 1 | 1 | 5 | |||
| 6 | Шайба | 6402.8 | 18 | 18 | 6 | |||
| 7 | Орех | 5915.8 | 24 | 24 | 7 | |||
| 8 | Втулка | ЭО-5124.11.22.002 | 4 | 4 | 8 | |||
| 9 | КОЛЬЦО | ЭО-5124.11.22.003 | 8 | 8 | 9 | |||
| 10 | Шайба | ЭО-5122.11.22.015 | 8 | 8 | 10 | |||
| 11 | Болт | 7798.12.60 | 4 | 4 | 11 | |||
| 12 | Проволока = мм | 3282.3 | 2 | 2 | 12 | |||
| 13 | Орех | 5915.10 | 4 | 4 | 13 | |||
| 14 | Шайба | 6402.10 | 6 | 6 | 14 | |||
| 15 | Болт | 7798.10.16 | 4 | 4 | 15 | |||
| 16 | Переходник | ЭО-5225.11.28.100 | 1 | 1 | 16 | |||
| 17 | прокладка | 088.22 | 2 | 2 | 17 | |||
| 18 | Кран муфтовый | ЭО-5221.11.28.001 | 1 | 1 | 18 | |||
| 19 | Уголок | ЭО-5225.11.22.001-1 | 2 | 2 | 19 | |||
| 20 | Труба | ЭО-5225.11.22.400-1 | 1 | 1 | 20 | |||
| 21 | Орех | 5915.12 | 6 | 6 | 21 | |||
| 22 | Болт | 7798.8.16 | 7 | 7 | 22 | |||
| 23 | Кронштейн | ЭО-5124А.11.22.004 | 1 | 1 | 23 | |||
| 24 | Радиатор масляный | 150.10.13.000 | 1 | 1 | 24 | |||
| 25 | Уголок | ЭО-5225.11.22.002-1 | 1 | 1 | 25 | |||
| 26 | Уголок | ЭО-5225.11.22.005-1 | 2 | 2 | 26 | |||
| 27 | Шайба | 11371.8 | 8 | 8 | 27 | |||
| 28 | Водяной радиатор | МО4У.13.003-1 | 1 | 1 | 28 | |||
| 29 | Фланец | ЭО-5124А.11.22.400 | 2 | 2 | 29 | |||
| 30 | Муфта | ЭО-5122.11.22.003 | 4 | 4 | 30 | |||
| 31 | Кронштейн | ЭО-5124А.11.22.003 | 1 | 1 | 31 | |||
| 32 | Труба | ЭО-5124А.11.22.500 | 2 | 2 | 32 | |||
| 33 | Болт | 7798.8.60 | 10 | 10 | 33 | |||
| 34 | Хомут | 102.53 | 8 | 8 | 34 | |||
| 35 | Хомут | 102.18 | 1 | 1 | 35 | |||
| 36 | Орех | 5915.6 | 5 | 5 | 36 | |||
| 37 | Кожух вентилятора | ЭО-5225.11.22.100-1 | 1 | 1 | 37 | |||
| 38 | Фланец | ЭО-5124А.11.22.300 | 1 | 1 | 38 | |||
| 39 | Хомут | 102.70 | 2 | 2 | 39 | |||
| 40 | Муфта | ЭО-5122.11.22.004 | 1 | 1 | 40 | |||
| 41 | прокладка | ЭО-5122.11.22.012 | 1 | 1 | 41 | |||
| 42 | Орех | ЭО-5122.11.22.016 | 2 | 2 | 42 | |||
| 43 | Рукав | ЭО-5225.11.22.007 | 1 | 1 | 43 | |||
| 44 | Кран сливной | ЭО-5225.11.22.200 | 1 | 1 | 44 | |||
| 45 | Патрубок | ЭО-5124А.11.22.200 | 1 | 1 | 45 | |||
| 46 | Болт | 7798.8.25 | 4 | 4 | 46 | |||
| 47 | прокладка | ЭО-5122.11.22.013 | 2 | 2 | 47 | |||
| 48 | Труба | ЭО-5225.11.22.200-1 | 1 | 1 | 48 | |||
| 49 | Шайба | 11371.12 | 4 | 4 | 49 | |||
| 50 | Труба | ЭО-5225.11.22.300-1 | 1 | 1 | 50 | |||
| 51 | Тарелка | ЭО-5225.11.22.004 | 2 | 2 | 51 | |||
| 52 | Тяга | ЭО-5225.11.22.700-1 | 2 | 2 | 52 | |||
| 53 | Шайба | ЭО-5122.11.22.011 | 4 | 4 | 53 | |||
| 54 | Рукав У L= | ЭО-5122.11.22.002 | 1 | 1 | 54 | |||
| 55 | Рукав У L= | ЭО-5122.11.22.001 | 1 | 1 | 55 |
