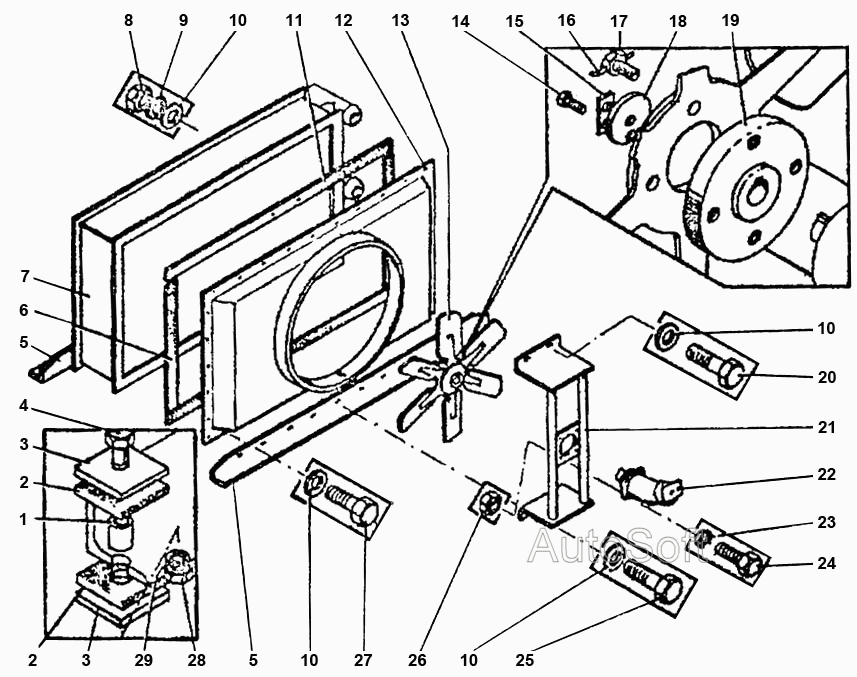

ЭО- Установка маслоохладителя
100%
Название детали
Трубка
Заводской номер
ЭО-6122А.31.02.004
Количество на модель
4
№
1
Название детали
Прокладка
Заводской номер
ЭО-6122А.31.02.002
Количество на модель
8
№
2
Название детали
Прокладка
Заводской номер
ЭО-6122А.31.02.003
Количество на модель
8
№
3
Название детали
Болт
Заводской номер
7798.12.60
Количество на модель
4
№
4
Название детали
Уголок
Заводской номер
ЭО-6124.09.02.002
Количество на модель
2
№
5
Название детали
прокладка
Заводской номер
ЭО-5122.11.25.001
Количество на модель
2
№
6
Название детали
Маслоохладитель
Заводской номер
ЭО-5225.11.25.200
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
5915.10
Количество на модель
40
№
8
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
40
№
9
Название детали
Шайба
Заводской номер
11371.10
Количество на модель
80
№
10
Название детали
Прокладка
Заводской номер
ЭО-5122.11.25.009
Количество на модель
2
№
11
Название детали
Диффузор
Заводской номер
ЭО-5124.11.25.003
Количество на модель
1
№
12
Название детали
Колесо рабочее
Заводской номер
ЭО-5124А.11.25.430
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
7798.6.16
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
ЭО-5225.11.25.003
Количество на модель
1
№
15
Название детали
Проволока
Заводской номер
3382.1.6
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
7798.10.20
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
ЭО-5225.11.25.002
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
ЭО-5225.11.25.001
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
7798.10.35
Количество на модель
10
№
20
Название детали
Кронштейн
Заводской номер
ЭО-5225.11.25.100
Количество на модель
1
№
21
Название детали
Гидромотор
Заводской номер
210.12.11.001
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
6402.8
Количество на модель
4
№
23
Название детали
Болт
Заводской номер
7798.8.30
Количество на модель
4
№
24
Название детали
Болт
Заводской номер
7798.10.40
Количество на модель
2
№
25
Название детали
Орех
Заводской номер
5915.8
Количество на модель
4
№
26
Название детали
Болт
Заводской номер
7798.10.30
Количество на модель
28
№
27
Название детали
Орех
Заводской номер
5915.12
Количество на модель
4
№
28
Название детали
Шайба
Заводской номер
6402…2
Количество на модель
4
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка | ЭО-6122А.31.02.004 | 4 | 4 | 1 | |||
| 2 | Прокладка | ЭО-6122А.31.02.002 | 8 | 8 | 2 | |||
| 3 | Прокладка | ЭО-6122А.31.02.003 | 8 | 8 | 3 | |||
| 4 | Болт | 7798.12.60 | 4 | 4 | 4 | |||
| 5 | Уголок | ЭО-6124.09.02.002 | 2 | 2 | 5 | |||
| 6 | прокладка | ЭО-5122.11.25.001 | 2 | 2 | 6 | |||
| 7 | Маслоохладитель | ЭО-5225.11.25.200 | 1 | 1 | 7 | |||
| 8 | Орех | 5915.10 | 40 | 40 | 8 | |||
| 9 | Шайба | 6402.10 | 40 | 40 | 9 | |||
| 10 | Шайба | 11371.10 | 80 | 80 | 10 | |||
| 11 | Прокладка | ЭО-5122.11.25.009 | 2 | 2 | 11 | |||
| 12 | Диффузор | ЭО-5124.11.25.003 | 1 | 1 | 12 | |||
| 13 | Колесо рабочее | ЭО-5124А.11.25.430 | 1 | 1 | 13 | |||
| 14 | Болт | 7798.6.16 | 2 | 2 | 14 | |||
| 15 | Шайба | ЭО-5225.11.25.003 | 1 | 1 | 15 | |||
| 16 | Проволока | 3382.1.6 | 1 | 1 | 16 | |||
| 17 | Болт | 7798.10.20 | 4 | 4 | 17 | |||
| 18 | Шайба | ЭО-5225.11.25.002 | 1 | 1 | 18 | |||
| 19 | Втулка | ЭО-5225.11.25.001 | 1 | 1 | 19 | |||
| 20 | Болт | 7798.10.35 | 10 | 10 | 20 | |||
| 21 | Кронштейн | ЭО-5225.11.25.100 | 1 | 1 | 21 | |||
| 22 | Гидромотор | 210.12.11.001 | 1 | 1 | 22 | |||
| 23 | Шайба | 6402.8 | 4 | 4 | 23 | |||
| 24 | Болт | 7798.8.30 | 4 | 4 | 24 | |||
| 25 | Болт | 7798.10.40 | 2 | 2 | 25 | |||
| 26 | Орех | 5915.8 | 4 | 4 | 26 | |||
| 27 | Болт | 7798.10.30 | 28 | 28 | 27 | |||
| 28 | Орех | 5915.12 | 4 | 4 | 28 | |||
| 29 | Шайба | 6402…2 | 4 | 4 | 29 |
