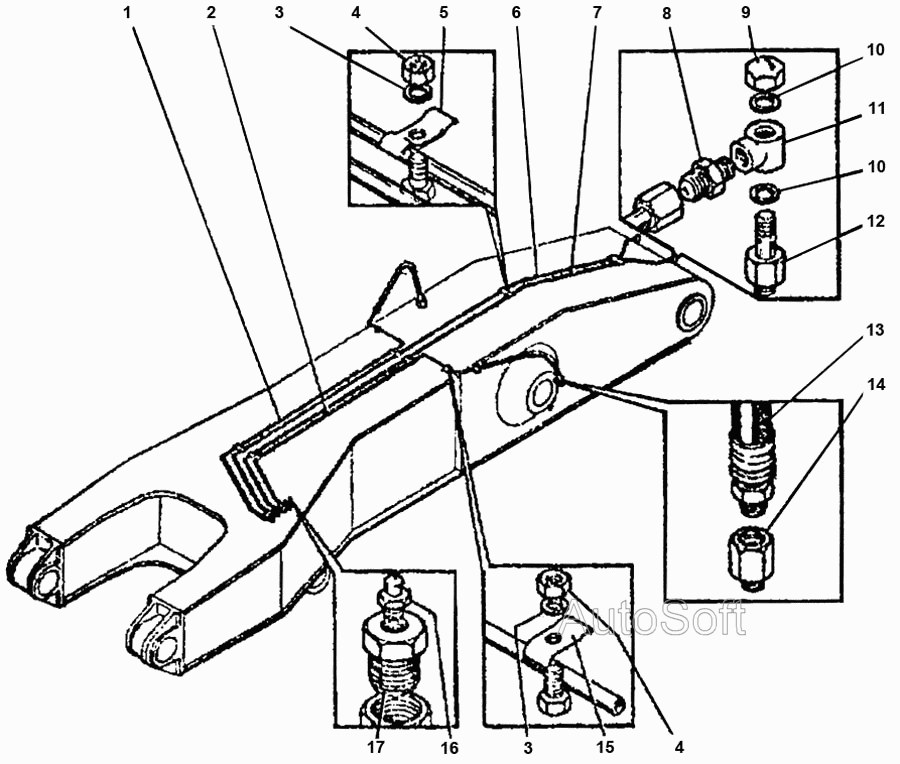

ЭО- Трубопроводы смазки стрелы
100%
Название детали
Трубопровод
Заводской номер
ЭО-5225.56.33.001
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
ЭО-5225.56.33.002
Количество на модель
12
№
2
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
10
№
3
Название детали
Орех
Заводской номер
5915.10
Количество на модель
10
№
4
Название детали
Скоба
Заводской номер
ЭО-5124.56.03.001
Количество на модель
8
№
5
Название детали
Трубопровод
Заводской номер
ЭО-5225.56.33.003
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
ЭО-5225.56.33.004
Количество на модель
1
№
7
Название детали
Штуцер К
Заводской номер
ЭО-5122.05.25.013
Количество на модель
2
№
8
Название детали
Орех
Заводской номер
093.12
Количество на модель
2
№
9
Название детали
прокладка
Заводской номер
088.12
Количество на модель
4
№
10
Название детали
Наконечник
Заводской номер
ЭО-5126.29.07.003
Количество на модель
2
№
11
Название детали
Штуцер
Заводской номер
ЭО-5126.29.07.002
Количество на модель
2
№
12
Название детали
Рукав
Заводской номер
ЭО-6124.05.16.020
Количество на модель
2
№
13
Название детали
Коллектор
Заводской номер
ЭО-5126.28.02.002
Количество на модель
2
№
14
Название детали
Скоба
Заводской номер
ЭО-5126.28.02.001
Количество на модель
2
№
15
Название детали
Масленка
Заводской номер
19853.1,3
Количество на модель
4
№
16
Название детали
Штуцер
Заводской номер
ЭО-5126.28.02.003
Количество на модель
4
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | ЭО-5225.56.33.001 | 1 | 1 | 1 | |||
| 2 | Трубопровод | ЭО-5225.56.33.002 | 12 | 12 | 2 | |||
| 3 | Шайба | 6402.10 | 10 | 10 | 3 | |||
| 4 | Орех | 5915.10 | 10 | 10 | 4 | |||
| 5 | Скоба | ЭО-5124.56.03.001 | 8 | 8 | 5 | |||
| 6 | Трубопровод | ЭО-5225.56.33.003 | 1 | 1 | 6 | |||
| 7 | Трубопровод | ЭО-5225.56.33.004 | 1 | 1 | 7 | |||
| 8 | Штуцер К | ЭО-5122.05.25.013 | 2 | 2 | 8 | |||
| 9 | Орех | 093.12 | 2 | 2 | 9 | |||
| 10 | прокладка | 088.12 | 4 | 4 | 10 | |||
| 11 | Наконечник | ЭО-5126.29.07.003 | 2 | 2 | 11 | |||
| 12 | Штуцер | ЭО-5126.29.07.002 | 2 | 2 | 12 | |||
| 13 | Рукав | ЭО-6124.05.16.020 | 2 | 2 | 13 | |||
| 14 | Коллектор | ЭО-5126.28.02.002 | 2 | 2 | 14 | |||
| 15 | Скоба | ЭО-5126.28.02.001 | 2 | 2 | 15 | |||
| 16 | Масленка | 19853.1,3 | 4 | 4 | 16 | |||
| 17 | Штуцер | ЭО-5126.28.02.003 | 4 | 4 | 17 |
