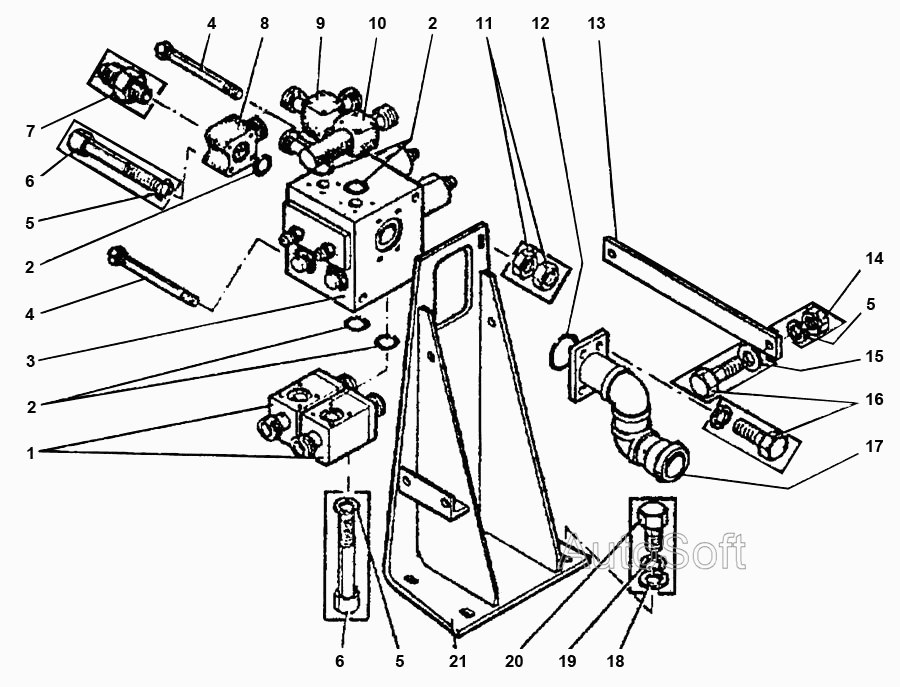

ЭО- Установка гидроаппарата
100%
Название детали
Клапан обратный
Заводской номер
ЭО-5122.09.14.000-1
Количество на модель
2
№
1
Название детали
КОЛЬЦО
Заводской номер
9833.032.040.45
Количество на модель
5
№
2
Название детали
Гидроаппарат регулирующий
Заводской номер
ЭО-5124.09.06.000-1
Количество на модель
1
№
3
Название детали
Шпилька
Заводской номер
ЭО-5122.09.37.500
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
26
№
5
Название детали
Винт
Заводской номер
11738.12.80
Количество на модель
20
№
6
Название детали
Штуцер
Заводской номер
ЭО-5122.05.25.014
Количество на модель
1
№
7
Название детали
Фланец
Заводской номер
ЭО-5122.09.17.007-1
Количество на модель
1
№
8
Название детали
Фланец
Заводской номер
ЭО-5122.09.17.025
Количество на модель
1
№
9
Название детали
Тройник
Заводской номер
ЭО-5122.09.17.210
Количество на модель
1
№
10
Название детали
Орех
Заводской номер
5915.16
Количество на модель
4
№
11
Название детали
КОЛЬЦО
Заводской номер
9833.065.070.30
Количество на модель
1
№
12
Название детали
Планка
Заводской номер
ЭО-5221.09.37.001
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
5915.12
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
11371.12
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
7798.12.35
Количество на модель
6
№
16
Название детали
Патрубок
Заводской номер
ЭО-5221.09.37.020
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
11371.16
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
7798.16.40
Количество на модель
4
№
20
Название детали
Кронштейн
Заводской номер
ЭО-5221.09.37.010
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан обратный | ЭО-5122.09.14.000-1 | 2 | 2 | 1 | |||
| 2 | КОЛЬЦО | 9833.032.040.45 | 5 | 5 | 2 | |||
| 3 | Гидроаппарат регулирующий | ЭО-5124.09.06.000-1 | 1 | 1 | 3 | |||
| 4 | Шпилька | ЭО-5122.09.37.500 | 2 | 2 | 4 | |||
| 5 | Шайба | 6402.12 | 26 | 26 | 5 | |||
| 6 | Винт | 11738.12.80 | 20 | 20 | 6 | |||
| 7 | Штуцер | ЭО-5122.05.25.014 | 1 | 1 | 7 | |||
| 8 | Фланец | ЭО-5122.09.17.007-1 | 1 | 1 | 8 | |||
| 9 | Фланец | ЭО-5122.09.17.025 | 1 | 1 | 9 | |||
| 10 | Тройник | ЭО-5122.09.17.210 | 1 | 1 | 10 | |||
| 11 | Орех | 5915.16 | 4 | 4 | 11 | |||
| 12 | КОЛЬЦО | 9833.065.070.30 | 1 | 1 | 12 | |||
| 13 | Планка | ЭО-5221.09.37.001 | 1 | 1 | 13 | |||
| 14 | Орех | 5915.12 | 2 | 2 | 14 | |||
| 15 | Шайба | 11371.12 | 1 | 1 | 15 | |||
| 16 | Болт | 7798.12.35 | 6 | 6 | 16 | |||
| 17 | Патрубок | ЭО-5221.09.37.020 | 1 | 1 | 17 | |||
| 18 | Шайба | 11371.16 | 4 | 4 | 18 | |||
| 19 | Шайба | 6402.16 | 4 | 4 | 19 | |||
| 20 | Болт | 7798.16.40 | 4 | 4 | 20 | |||
| 21 | Кронштейн | ЭО-5221.09.37.010 | 1 | 1 | 21 |
