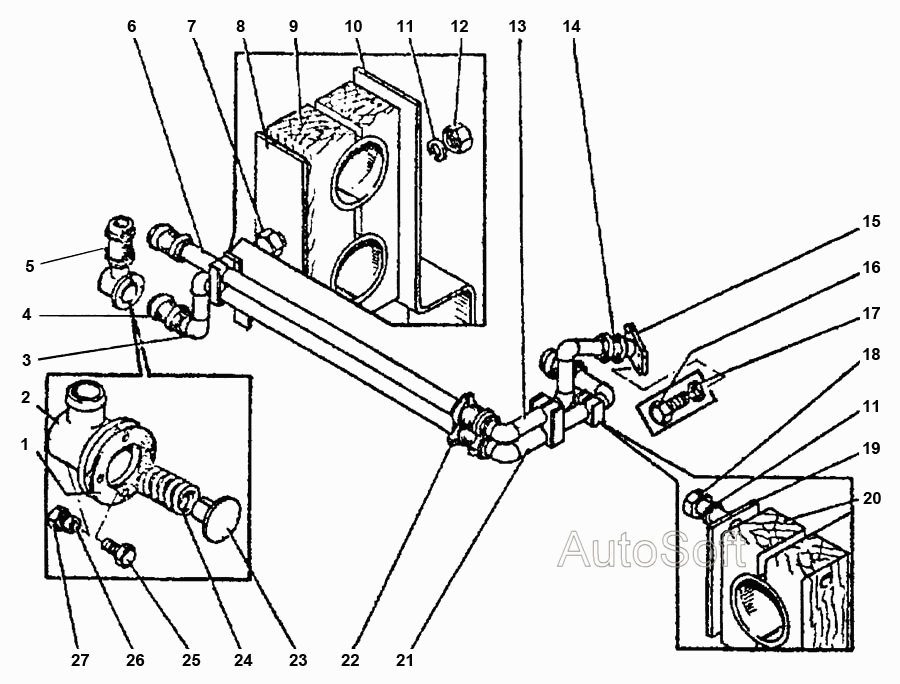

ЭО- Трубопроводы сливные
100%
Название детали
Прокладка
Заводской номер
ЭО-5122.09.41.004
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
ЭО-5122.09.41.300
Количество на модель
1
№
2
Название детали
Труба
Заводской номер
ЭО-5225.09.41.010
Количество на модель
1
№
3
Название детали
РУКА L= мм
Заводской номер
ЭО-5122.09.41.005
Количество на модель
4
№
4
Название детали
РУКА L= мм
Заводской номер
ЭО-5122.09.41.012
Количество на модель
1
№
5
Название детали
Рукав
Заводской номер
ЭО-5225.09.41.020
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
7798.12.130
Количество на модель
1
№
7
Название детали
Накладка
Заводской номер
ЭО-5225.09.41.002
Количество на модель
2
№
8
Название детали
Колодка
Заводской номер
ЭО-5225.09.41.001
Количество на модель
4
№
9
Название детали
Кронштейн
Заводской номер
ЭО-5225.09.41.003
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
4
№
11
Название детали
Орех
Заводской номер
5915.12
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
ЭО-5225.09.41.030
Количество на модель
1
№
13
Название детали
Рукав
Заводской номер
ЭО-5221.09.41.002
Количество на модель
2
№
14
Название детали
Труба
Заводской номер
ЭО-5221.09.41.200-1
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
7798.16.35
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
7798.12.110
Количество на модель
3
№
18
Название детали
Накладка
Заводской номер
ЭО-5122.09.41.007
Количество на модель
1
№
19
Название детали
Колодка
Заводской номер
ЭО-5122.09.41.006
Количество на модель
2
№
20
Название детали
Труба
Заводской номер
ЭО-5225.09.41.040
Количество на модель
1
№
21
Название детали
Хомут
Заводской номер
102.90
Количество на модель
10
№
22
Название детали
Клапан
Заводской номер
ЭО-5122.09.41.014
Количество на модель
1
№
23
Название детали
Пружина
Заводской номер
ЭО-5122АХЛ.80.05.002
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
7798.10.35
Количество на модель
4
№
25
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
4
№
26
Название детали
Орех
Заводской номер
5915.10
Количество на модель
4
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | ЭО-5122.09.41.004 | 1 | 1 | 1 | |||
| 2 | Корпус | ЭО-5122.09.41.300 | 1 | 1 | 2 | |||
| 3 | Труба | ЭО-5225.09.41.010 | 1 | 1 | 3 | |||
| 4 | РУКА L= мм | ЭО-5122.09.41.005 | 4 | 4 | 4 | |||
| 5 | РУКА L= мм | ЭО-5122.09.41.012 | 1 | 1 | 5 | |||
| 6 | Рукав | ЭО-5225.09.41.020 | 1 | 1 | 6 | |||
| 7 | Болт | 7798.12.130 | 1 | 1 | 7 | |||
| 8 | Накладка | ЭО-5225.09.41.002 | 2 | 2 | 8 | |||
| 9 | Колодка | ЭО-5225.09.41.001 | 4 | 4 | 9 | |||
| 10 | Кронштейн | ЭО-5225.09.41.003 | 1 | 1 | 10 | |||
| 11 | Шайба | 6402.12 | 4 | 4 | 11 | |||
| 12 | Орех | 5915.12 | 1 | 1 | 12 | |||
| 13 | Труба | ЭО-5225.09.41.030 | 1 | 1 | 13 | |||
| 14 | Рукав | ЭО-5221.09.41.002 | 2 | 2 | 14 | |||
| 15 | Труба | ЭО-5221.09.41.200-1 | 1 | 1 | 15 | |||
| 16 | Болт | 7798.16.35 | 4 | 4 | 16 | |||
| 17 | Шайба | 6402.16 | 4 | 4 | 17 | |||
| 18 | Болт | 7798.12.110 | 3 | 3 | 18 | |||
| 19 | Накладка | ЭО-5122.09.41.007 | 1 | 1 | 19 | |||
| 20 | Колодка | ЭО-5122.09.41.006 | 2 | 2 | 20 | |||
| 21 | Труба | ЭО-5225.09.41.040 | 1 | 1 | 21 | |||
| 22 | Хомут | 102.90 | 10 | 10 | 22 | |||
| 23 | Клапан | ЭО-5122.09.41.014 | 1 | 1 | 23 | |||
| 24 | Пружина | ЭО-5122АХЛ.80.05.002 | 1 | 1 | 24 | |||
| 25 | Болт | 7798.10.35 | 4 | 4 | 25 | |||
| 26 | Шайба | 6402.10 | 4 | 4 | 26 | |||
| 27 | Орех | 5915.10 | 4 | 4 | 27 |
