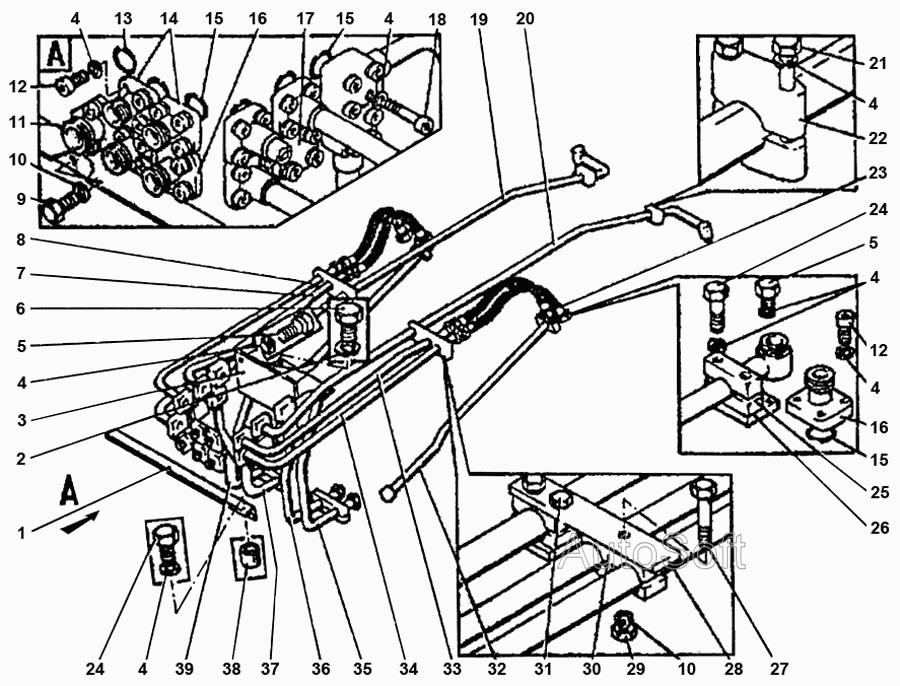

ЭО- Трубопроводы
100%
Название детали
Балкон
Заводской номер
ЭО-5221.58.05.190-1
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
6402.20
Количество на модель
4
№
2
Название детали
Кронштейн
Заводской номер
ЭО-5122.06.07.360-1
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
110
№
4
Название детали
Болт
Заводской номер
7798.12.30
Количество на модель
10
№
5
Название детали
Болт
Заводской номер
7798.20.40
Количество на модель
4
№
6
Название детали
Труба
Заводской номер
ЭО-5225.56.37.010
Количество на модель
1
№
7
Название детали
Труба
Заводской номер
ЭО-5225.56.37.0….
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
7798.16…..
Количество на модель
3
№
9
Название детали
Шайба
Заводской номер
64…….
Количество на модель
5
№
10
Название детали
Фланец
Заводской номер
ЭО-5122.09.14.004
Количество на модель
1
№
11
Название детали
Винт
Заводской номер
11738.12.35
Количество на модель
60
№
12
Название детали
КОЛЬЦО
Заводской номер
9833.038.044.36
Количество на модель
1
№
13
Название детали
Фланец
Заводской номер
ЭО-5122.06.07.015-1
Количество на модель
2
№
14
Название детали
КОЛЬЦО
Заводской номер
9833.032.040.46
Количество на модель
20
№
15
Название детали
Фланец
Заводской номер
ЭО-5122.06.07.014-1
Количество на модель
2
№
16
Название детали
Заглушка
Заводской номер
ЭО-5122.06.07.016
Количество на модель
2
№
17
Название детали
Винт
Заводской номер
11738.12.65
Количество на модель
24
№
18
Название детали
Труба
Заводской номер
ЭО-5225.56.37.050
Количество на модель
1
№
19
Название детали
Труба
Заводской номер
ЭО-5225.56.37.060
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
7798.12.90
Количество на модель
8
№
21
Название детали
Колодка
Заводской номер
ЭО-5126.28.05.003
Количество на модель
3
№
22
Название детали
РВД (Рукав (шланг) высокого давления)
Заводской номер
4SPN25.1000
Количество на модель
4
№
23
Название детали
Болт
Заводской номер
7798.12.40
Количество на модель
2
№
24
Название детали
Колодка
Заводской номер
ЭО-5124А.58.05.007
Количество на модель
4
№
25
Название детали
Планка
Заводской номер
ЭО-5122.15.15.006
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
7798.16.100
Количество на модель
2
№
27
Название детали
Планка
Заводской номер
ЭО-5124А.58.05.001
Количество на модель
2
№
28
Название детали
Орех
Заводской номер
5915.16
Количество на модель
4
№
29
Название детали
Колодка
Заводской номер
ЭО-5124А.58.05.005
Количество на модель
8
№
30
Название детали
Болт
Заводской номер
7798.12.100
Количество на модель
2
№
31
Название детали
Труба
Заводской номер
ЭО-5221.58.05.170
Количество на модель
2
№
32
Название детали
Труба
Заводской номер
ЭО-5225.56.37.040
Количество на модель
1
№
33
Название детали
Труба
Заводской номер
ЭО-5225.56.37.030
Количество на модель
1
№
34
Название детали
Труба
Заводской номер
ЭО-5225.56.37.070
Количество на модель
1
№
35
Название детали
Труба
Заводской номер
ЭО-5225.56.37.090
Количество на модель
1
№
36
Название детали
Труба
Заводской номер
ЭО-5225.56.37.100
Количество на модель
1
№
37
Название детали
Втулка
Заводской номер
ЭО-5122.06.07.018
Количество на модель
2
№
38
Название детали
Труба
Заводской номер
ЭО-5225.56.37.080
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Балкон | ЭО-5221.58.05.190-1 | 1 | 1 | 1 | |||
| 2 | Шайба | 6402.20 | 4 | 4 | 2 | |||
| 3 | Кронштейн | ЭО-5122.06.07.360-1 | 1 | 1 | 3 | |||
| 4 | Шайба | 6402.12 | 110 | 110 | 4 | |||
| 5 | Болт | 7798.12.30 | 10 | 10 | 5 | |||
| 6 | Болт | 7798.20.40 | 4 | 4 | 6 | |||
| 7 | Труба | ЭО-5225.56.37.010 | 1 | 1 | 7 | |||
| 8 | Труба | ЭО-5225.56.37.0…. | 1 | 1 | 8 | |||
| 9 | Болт | 7798.16….. | 3 | 3 | 9 | |||
| 10 | Шайба | 64……. | 5 | 5 | 10 | |||
| 11 | Фланец | ЭО-5122.09.14.004 | 1 | 1 | 11 | |||
| 12 | Винт | 11738.12.35 | 60 | 60 | 12 | |||
| 13 | КОЛЬЦО | 9833.038.044.36 | 1 | 1 | 13 | |||
| 14 | Фланец | ЭО-5122.06.07.015-1 | 2 | 2 | 14 | |||
| 15 | КОЛЬЦО | 9833.032.040.46 | 20 | 20 | 15 | |||
| 16 | Фланец | ЭО-5122.06.07.014-1 | 2 | 2 | 16 | |||
| 17 | Заглушка | ЭО-5122.06.07.016 | 2 | 2 | 17 | |||
| 18 | Винт | 11738.12.65 | 24 | 24 | 18 | |||
| 19 | Труба | ЭО-5225.56.37.050 | 1 | 1 | 19 | |||
| 20 | Труба | ЭО-5225.56.37.060 | 1 | 1 | 20 | |||
| 21 | Болт | 7798.12.90 | 8 | 8 | 21 | |||
| 22 | Колодка | ЭО-5126.28.05.003 | 3 | 3 | 22 | |||
| 23 | РВД (Рукав (шланг) высокого давления) | 4SPN25.1000 | 4 | 4 | 23 | |||
| 24 | Болт | 7798.12.40 | 2 | 2 | 24 | |||
| 25 | Колодка | ЭО-5124А.58.05.007 | 4 | 4 | 25 | |||
| 26 | Планка | ЭО-5122.15.15.006 | 2 | 2 | 26 | |||
| 27 | Болт | 7798.16.100 | 2 | 2 | 27 | |||
| 28 | Планка | ЭО-5124А.58.05.001 | 2 | 2 | 28 | |||
| 29 | Орех | 5915.16 | 4 | 4 | 29 | |||
| 30 | Колодка | ЭО-5124А.58.05.005 | 8 | 8 | 30 | |||
| 31 | Болт | 7798.12.100 | 2 | 2 | 31 | |||
| 32 | Труба | ЭО-5221.58.05.170 | 2 | 2 | 32 | |||
| 33 | Труба | ЭО-5225.56.37.040 | 1 | 1 | 33 | |||
| 34 | Труба | ЭО-5225.56.37.030 | 1 | 1 | 34 | |||
| 35 | Труба | ЭО-5225.56.37.070 | 1 | 1 | 35 | |||
| 36 | Труба | ЭО-5225.56.37.090 | 1 | 1 | 36 | |||
| 37 | Труба | ЭО-5225.56.37.100 | 1 | 1 | 37 | |||
| 38 | Втулка | ЭО-5122.06.07.018 | 2 | 2 | 38 | |||
| 39 | Труба | ЭО-5225.56.37.080 | 1 | 1 | 39 |
