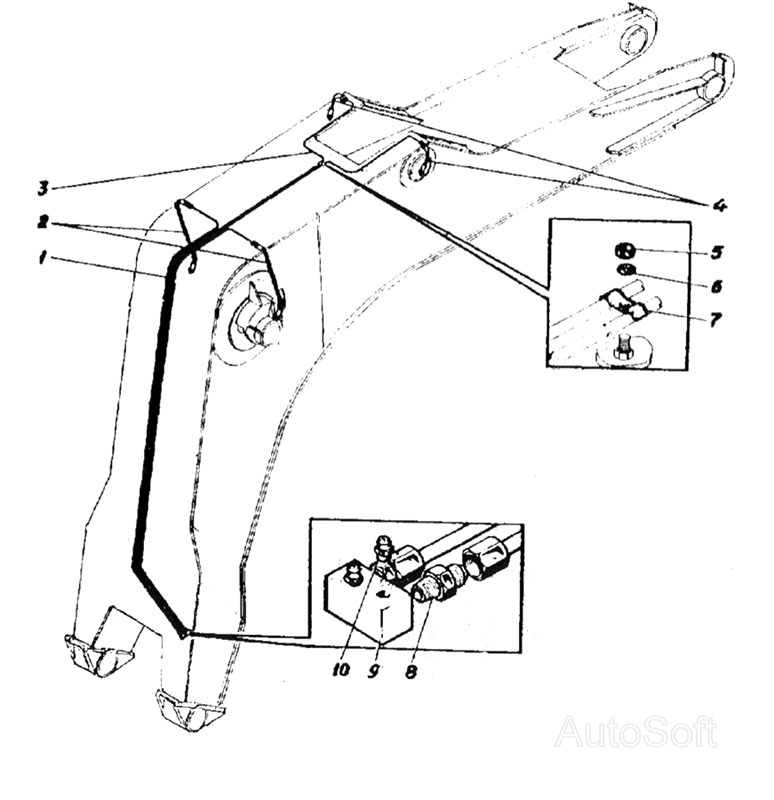

ЭО-6123.28.03.000 Трубопроводы смазки моноблочной стрелы
100%
Название детали
Труба
Заводской номер
ЭО-6123.28.03.001
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
ЭО-6121.01.12.060
Количество на модель
2
№
2
Название детали
Труба
Заводской номер
ЭО-6123.28.03.002
Количество на модель
2
№
3
Название детали
Рукав
Заводской номер
ЭО-6122.06.16.010
Количество на модель
2
№
4
Название детали
Орех
Заводской номер
5915.10
Количество на модель
11
№
5
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
11
№
6
Название детали
Скоба
Заводской номер
ЭО-5124.56.03.001
Количество на модель
11
№
7
Название детали
Коллектор
Заводской номер
ЭО-5124.56.03.002
Количество на модель
2
№
8
Название детали
Штуцер К
Заводской номер
ЭО-5122.05.25.013
Количество на модель
4
№
9
Название детали
Масленка
Заводской номер
19853.1.3
Количество на модель
8
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | ЭО-6123.28.03.001 | 1 | 1 | 1 | |||
| 2 | Рукав | ЭО-6121.01.12.060 | 2 | 2 | 2 | |||
| 3 | Труба | ЭО-6123.28.03.002 | 2 | 2 | 3 | |||
| 4 | Рукав | ЭО-6122.06.16.010 | 2 | 2 | 4 | |||
| 5 | Орех | 5915.10 | 11 | 11 | 5 | |||
| 6 | Шайба | 6402.10 | 11 | 11 | 6 | |||
| 7 | Скоба | ЭО-5124.56.03.001 | 11 | 11 | 7 | |||
| 8 | Коллектор | ЭО-5124.56.03.002 | 2 | 2 | 8 | |||
| 9 | Штуцер К | ЭО-5122.05.25.013 | 4 | 4 | 9 | |||
| 10 | Масленка | 19853.1.3 | 8 | 8 | 10 |
