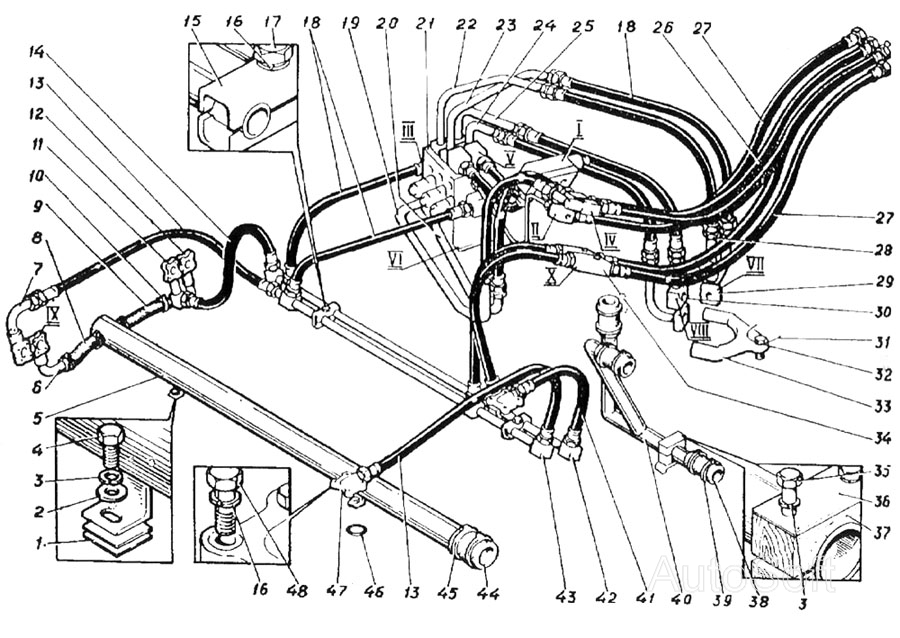

ЭО-6123.09.05.000 Трубопроводы на платформе
100%
Название детали
Прокладка
Заводской номер
ЭО-6122А.31.03.013
Количество на модель
12
№
1
Название детали
Шайба
Заводской номер
11371.12
Количество на модель
12
№
2
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
112
№
3
Название детали
Болт
Заводской номер
7798.12.23
Количество на модель
12
№
4
Название детали
Труба
Заводской номер
ЭО-6122А.31.05.010-2
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
ЭО-6122А.31.05.030-2
Количество на модель
1
№
6
Название детали
Рукав-деталь
Заводской номер
ЭО-6122А.31.05.005
Количество на модель
1
№
8
Название детали
Рукав-деталь
Заводской номер
ЭО-6122А.31.05.006
Количество на модель
1
№
9
Название детали
Хомут
Заводской номер
102.32
Количество на модель
4
№
10
Название детали
Труба
Заводской номер
ЭО-6123.09.05.030
Количество на модель
1
№
11
Название детали
Труба
Заводской номер
ЭО-6122А.31.05.160
Количество на модель
1
№
12
Название детали
РВД
Заводской номер
25.1600.250
Количество на модель
2
№
13
Название детали
Рвд
Заводской номер
25.630.250
Количество на модель
1
№
14
Название детали
Колодка
Заводской номер
ЭО-5122.00.07.005-2
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
21
№
16
Название детали
Болт
Заводской номер
77098.16.80
Количество на модель
2
№
17
Название детали
РВД
Заводской номер
25.1000.250
Количество на модель
8
№
18
Название детали
Труба
Заводской номер
ЭО-5122.09.17.060
Количество на модель
1
№
19
Название детали
Гидроаппарат гидромоторов
Заводской номер
ЭО-5122.09.11.000-3
Количество на модель
1
№
21
Название детали
Tpyба
Заводской номер
ЭО-6122А.31.05.090
Количество на модель
1
№
22
Название детали
Tpyба
Заводской номер
ЭО-6122А.31.05.060
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
ЭО-6122А.31.05.110
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
ЭО-6122А.31.05.100
Количество на модель
1
№
25
Название детали
РВД
Заводской номер
32.2040.250
Количество на модель
2
№
26
Название детали
РВД
Заводской номер
25.2000.250
Количество на модель
3
№
27
Название детали
Труба
Заводской номер
ЭО-6122А.31.05.140
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
ЭО-6122А.31.05.120
Количество на модель
2
№
29
Название детали
Труба
Заводской номер
ЭО-6122А.31.05.130
Количество на модель
1
№
30
Название детали
Проволока L=400 мм
Заводской номер
3287.3.0.4
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
ЭО-5122.09.17.021
Количество на модель
1
№
32
Название детали
Вилка
Заводской номер
ЭО-5122.09.17.19-1
Количество на модель
1
№
33
Название детали
Клапан обратный
Заводской номер
ЭO-5122.09.14.000-1
Количество на модель
2
№
34
Название детали
Болт
Заводской номер
7798.12.110
Количество на модель
2
№
35
Название детали
Накладка
Заводской номер
ЭО-5122.09.41.007
Количество на модель
1
№
36
Название детали
Колодка
Заводской номер
ЭО-5122.09.41.006
Количество на модель
2
№
37
Название детали
РУКА L= мм
Заводской номер
ЭО-5122.09.41.005
Количество на модель
3
№
38
Название детали
Хомут
Заводской номер
102.90
Количество на модель
6
№
39
Название детали
Труба
Заводской номер
ЭО-6122А.31.06.020
Количество на модель
1
№
40
Название детали
Тукав высокого давления
Заводской номер
25.650.250
Количество на модель
5
№
41
Название детали
Труба
Заводской номер
ЭО-6123.09.05.020
Количество на модель
1
№
42
Название детали
Труба
Заводской номер
ЭО-6122А.31.05.060-1
Количество на модель
1
№
43
Название детали
Патрубок
Заводской номер
ЭО-6121.05.08.004
Количество на модель
1
№
44
Название детали
Хомут
Заводской номер
102.120
Количество на модель
4
№
45
Название детали
Кольцо
Заводской номер
9833.050.060.58
Количество на модель
4
№
46
Название детали
Фланец
Заводской номер
ЭО-5122.09.17.008
Количество на модель
2
№
47
Название детали
Болт
Заводской номер
7798.16.50
Количество на модель
16
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | ЭО-6122А.31.03.013 | 12 | 12 | 1 | |||
| 2 | Шайба | 11371.12 | 12 | 12 | 2 | |||
| 3 | Шайба | 6402.12 | 112 | 112 | 3 | |||
| 4 | Болт | 7798.12.23 | 12 | 12 | 4 | |||
| 5 | Труба | ЭО-6122А.31.05.010-2 | 1 | 1 | 5 | |||
| 6 | Труба | ЭО-6122А.31.05.030-2 | 1 | 1 | 6 | |||
| 8 | Рукав-деталь | ЭО-6122А.31.05.005 | 1 | 1 | 8 | |||
| 9 | Рукав-деталь | ЭО-6122А.31.05.006 | 1 | 1 | 9 | |||
| 10 | Хомут | 102.32 | 4 | 4 | 10 | |||
| 11 | Труба | ЭО-6123.09.05.030 | 1 | 1 | 11 | |||
| 12 | Труба | ЭО-6122А.31.05.160 | 1 | 1 | 12 | |||
| 13 | РВД | 25.1600.250 | 2 | 2 | 13 | |||
| 14 | Рвд | 25.630.250 | 1 | 1 | 14 | |||
| 15 | Колодка | ЭО-5122.00.07.005-2 | 4 | 4 | 15 | |||
| 16 | Шайба | 6402.16 | 21 | 21 | 16 | |||
| 17 | Болт | 77098.16.80 | 2 | 2 | 17 | |||
| 18 | РВД | 25.1000.250 | 8 | 8 | 18 | |||
| 19 | Труба | ЭО-5122.09.17.060 | 1 | 1 | 19 | |||
| 21 | Гидроаппарат гидромоторов | ЭО-5122.09.11.000-3 | 1 | 1 | 21 | |||
| 22 | Tpyба | ЭО-6122А.31.05.090 | 1 | 1 | 22 | |||
| 23 | Tpyба | ЭО-6122А.31.05.060 | 1 | 1 | 23 | |||
| 24 | Труба | ЭО-6122А.31.05.110 | 1 | 1 | 24 | |||
| 25 | Труба | ЭО-6122А.31.05.100 | 1 | 1 | 25 | |||
| 26 | РВД | 32.2040.250 | 2 | 2 | 26 | |||
| 27 | РВД | 25.2000.250 | 3 | 3 | 27 | |||
| 28 | Труба | ЭО-6122А.31.05.140 | 1 | 1 | 28 | |||
| 29 | Труба | ЭО-6122А.31.05.120 | 2 | 2 | 29 | |||
| 30 | Труба | ЭО-6122А.31.05.130 | 1 | 1 | 30 | |||
| 31 | Проволока L=400 мм | 3287.3.0.4 | 1 | 1 | 31 | |||
| 32 | Болт | ЭО-5122.09.17.021 | 1 | 1 | 32 | |||
| 33 | Вилка | ЭО-5122.09.17.19-1 | 1 | 1 | 33 | |||
| 34 | Клапан обратный | ЭO-5122.09.14.000-1 | 2 | 2 | 34 | |||
| 35 | Болт | 7798.12.110 | 2 | 2 | 35 | |||
| 36 | Накладка | ЭО-5122.09.41.007 | 1 | 1 | 36 | |||
| 37 | Колодка | ЭО-5122.09.41.006 | 2 | 2 | 37 | |||
| 38 | РУКА L= мм | ЭО-5122.09.41.005 | 3 | 3 | 38 | |||
| 39 | Хомут | 102.90 | 6 | 6 | 39 | |||
| 40 | Труба | ЭО-6122А.31.06.020 | 1 | 1 | 40 | |||
| 41 | Тукав высокого давления | 25.650.250 | 5 | 5 | 41 | |||
| 42 | Труба | ЭО-6123.09.05.020 | 1 | 1 | 42 | |||
| 43 | Труба | ЭО-6122А.31.05.060-1 | 1 | 1 | 43 | |||
| 44 | Патрубок | ЭО-6121.05.08.004 | 1 | 1 | 44 | |||
| 45 | Хомут | 102.120 | 4 | 4 | 45 | |||
| 46 | Кольцо | 9833.050.060.58 | 4 | 4 | 46 | |||
| 47 | Фланец | ЭО-5122.09.17.008 | 2 | 2 | 47 | |||
| 48 | Болт | 7798.16.50 | 16 | 16 | 48 |
