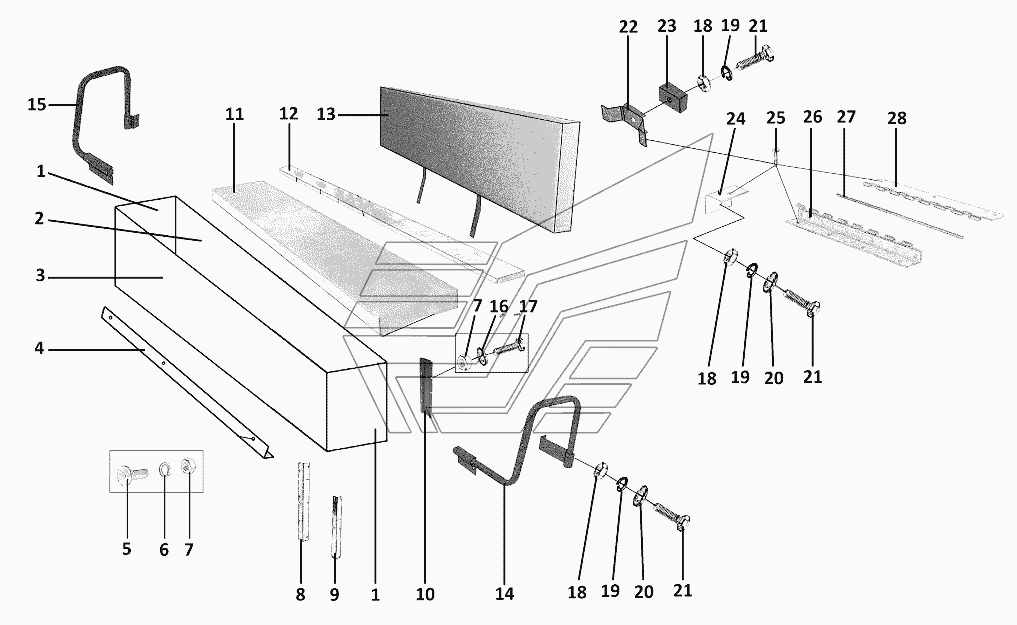

Сиденья боковые, рундуки
100%
Название детали
Лист каркаса сиденья боковой
Заводской номер
3409-9240031-50
Количество на модель
4
№
1
Название детали
Лист каркаса сиденья задний правый
Заводской номер
3409-9240022-50
Количество на модель
1
№
2
Название детали
Лист каркаса сиденья задний левый
Заводской номер
3409-9240023-50
Количество на модель
1
№
2
Название детали
Лист каркаса сиденья передний
Заводской номер
3409-9240024-50
Количество на модель
2
№
3
Название детали
Уголок окантовка
Заводской номер
3409-9240054-50
Количество на модель
2
№
4
Название детали
Болт М6-6gх20 ОСТ 37.001.106-75
Заводской номер
210358-П29
Количество на модель
1
№
5
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
1
№
6
Название детали
Гайка М6-6Н ОСТ 37.001.124-93
Заводской номер
250608-П29
Количество на модель
1
№
7
Название детали
Уголок длинный, левый
Заводской номер
71-01-9240041-50
Количество на модель
2
№
8
Название детали
Уголок длинный, правый
Заводской номер
71-01-9240040-50
Количество на модель
2
№
8
Название детали
Уголок короткий
Заводской номер
71-01-9240052-50
Количество на модель
4
№
9
Название детали
Фиксирующая планка
Заводской номер
3409-9240080-50
Количество на модель
4
№
10
Название детали
Подушка сиденья
Заводской номер
3409-9240014-50
Количество на модель
2
№
11
Название детали
Правая полоса подушки
Заводской номер
3409-9240010-50
Количество на модель
1
№
12
Название детали
Планка левой подушки
Заводской номер
3409-9240011-50
Количество на модель
1
№
12
Название детали
Спинка сиденья правая
Заводской номер
3409-9240018-50
Количество на модель
1
№
13
Название детали
Спинка сиденья левая
Заводской номер
3409-9240019-50
Количество на модель
1
№
13
Название детали
Упор задний левый
Заводской номер
3409-9240175-50
Количество на модель
1
№
14
Название детали
Упор задний правый
Заводской номер
3409-9240174-50
Количество на модель
1
№
14
Название детали
Упор передний правый
Заводской номер
3409-9240172-50
Количество на модель
1
№
15
Название детали
Упор передний левый
Заводской номер
3409-9240173-50
Количество на модель
1
№
15
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
16
№
16
Название детали
Болт М6-6gх20 ОСТ 37.001.123-96
Заводской номер
201420-П29
Количество на модель
16
№
17
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250610-П29
Количество на модель
18
№
18
Название детали
Шайба 8Л ОСТ 37.001.115-75
Заводской номер
252155-П2
Количество на модель
18
№
19
Название детали
Шайба 8 ОСТ 37.001.144-96
Заводской номер
252005-П29
Количество на модель
16
№
20
Название детали
Болт М8-6gх20 ОСТ 37.001.106-75
Заводской номер
210379-П29
Количество на модель
18
№
21
Название детали
Кронштейн буфера
Заводской номер
47-8402936-50
Количество на модель
2
№
22
Название детали
Буфер подушки заднего сиденья
Заводской номер
76-7503080
Количество на модель
2
№
23
Название детали
Уголок
Заводской номер
71-01-9240054
Количество на модель
4
№
24
Название детали
Шуруп
Заводской номер
Шуруп4,8х25
Количество на модель
1
№
25
Название детали
Петля, угловая
Заводской номер
34039-6863208-50
Количество на модель
4
№
26
Название детали
Ось
Заводской номер
3409-8407504-50
Количество на модель
4
№
27
Название детали
Петля, прямая
Заводской номер
3409-5112208
Количество на модель
4
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лист каркаса сиденья боковой | 3409-9240031-50 | 4 | 4 | 1 | |||
| 2 | Лист каркаса сиденья задний правый | 3409-9240022-50 | 1 | 1 | 2 | |||
| 2 | Лист каркаса сиденья задний левый | 3409-9240023-50 | 1 | 1 | 2 | |||
| 3 | Лист каркаса сиденья передний | 3409-9240024-50 | 2 | 2 | 3 | |||
| 4 | Уголок окантовка | 3409-9240054-50 | 2 | 2 | 4 | |||
| 5 | Болт М6-6gх20 ОСТ 37.001.106-75 | 210358-П29 | 1 | 1 | 5 | |||
| 6 | Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 1 | 1 | 6 | |||
| 7 | Гайка М6-6Н ОСТ 37.001.124-93 | 250608-П29 | 1 | 1 | 7 | |||
| 8 | Уголок длинный, левый | 71-01-9240041-50 | 2 | 2 | 8 | |||
| 8 | Уголок длинный, правый | 71-01-9240040-50 | 2 | 2 | 8 | |||
| 9 | Уголок короткий | 71-01-9240052-50 | 4 | 4 | 9 | |||
| 10 | Фиксирующая планка | 3409-9240080-50 | 4 | 4 | 10 | |||
| 11 | Подушка сиденья | 3409-9240014-50 | 2 | 2 | 11 | |||
| 12 | Правая полоса подушки | 3409-9240010-50 | 1 | 1 | 12 | |||
| 12 | Планка левой подушки | 3409-9240011-50 | 1 | 1 | 12 | |||
| 13 | Спинка сиденья правая | 3409-9240018-50 | 1 | 1 | 13 | |||
| 13 | Спинка сиденья левая | 3409-9240019-50 | 1 | 1 | 13 | |||
| 14 | Упор задний левый | 3409-9240175-50 | 1 | 1 | 14 | |||
| 14 | Упор задний правый | 3409-9240174-50 | 1 | 1 | 14 | |||
| 15 | Упор передний правый | 3409-9240172-50 | 1 | 1 | 15 | |||
| 15 | Упор передний левый | 3409-9240173-50 | 1 | 1 | 15 | |||
| 16 | Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 16 | 16 | 16 | |||
| 17 | Болт М6-6gх20 ОСТ 37.001.123-96 | 201420-П29 | 16 | 16 | 17 | |||
| 18 | Гайка М8-6Н ОСТ 37.001.124-93 | 250610-П29 | 18 | 18 | 18 | |||
| 19 | Шайба 8Л ОСТ 37.001.115-75 | 252155-П2 | 18 | 18 | 19 | |||
| 20 | Шайба 8 ОСТ 37.001.144-96 | 252005-П29 | 16 | 16 | 20 | |||
| 21 | Болт М8-6gх20 ОСТ 37.001.106-75 | 210379-П29 | 18 | 18 | 21 | |||
| 22 | Кронштейн буфера | 47-8402936-50 | 2 | 2 | 22 | |||
| 23 | Буфер подушки заднего сиденья | 76-7503080 | 2 | 2 | 23 | |||
| 24 | Уголок | 71-01-9240054 | 4 | 4 | 24 | |||
| 25 | Шуруп | Шуруп4,8х25 | 1 | 1 | 25 | |||
| 26 | Петля, угловая | 34039-6863208-50 | 4 | 4 | 26 | |||
| 27 | Ось | 3409-8407504-50 | 4 | 4 | 27 | |||
| 28 | Петля, прямая | 3409-5112208 | 4 | 4 | 28 |
