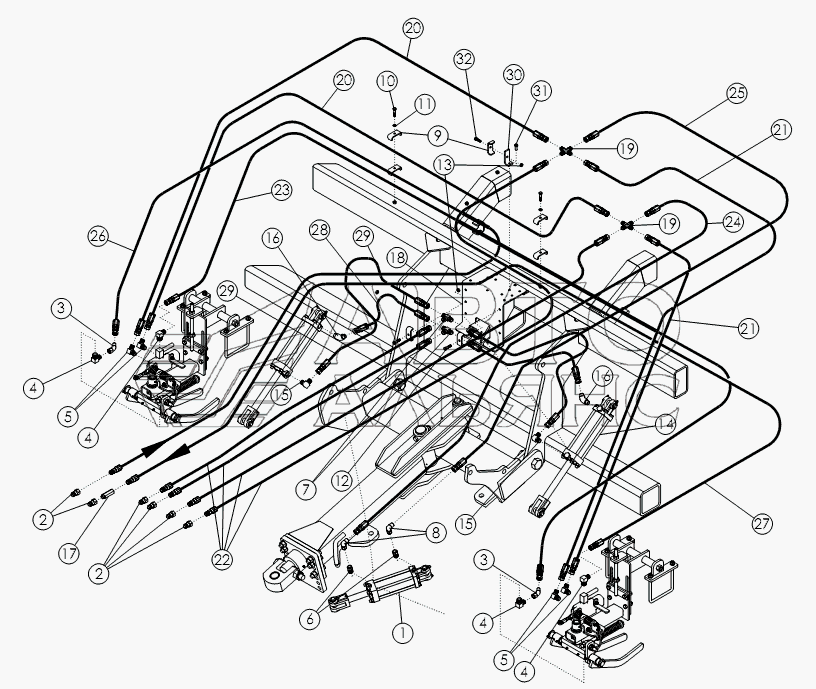

Гидросхема двойного копира и сцепки
100%
Название детали
CYLINDER-HYDRAULIC 4 X 8, 3000
Заводской номер
58891
Количество на модель
1
№
1
Название детали
PIONEER TIP 8010-4
Заводской номер
53631
Количество на модель
6
№
2
Название детали
FTG-ELBOW: 8MJ-8FJX-45
Заводской номер
57663
Количество на модель
2
№
3
Название детали
Фитинг
Заводской номер
57664
Количество на модель
4
№
4
Название детали
Фитинг
Заводской номер
57665
Количество на модель
4
№
5
Название детали
FTG-ADAPTER 8MB-8FJX
Заводской номер
56941
Количество на модель
2
№
6
Название детали
FTG-TEE: 8MJ-8MJ-8MJ
Заводской номер
57667
Количество на модель
4
№
7
Название детали
Фитинг
Заводской номер
63017
Количество на модель
2
№
8
Название детали
CLAMP .50 ZP
Заводской номер
50714
Количество на модель
8
№
9
Название детали
BOLT-HEX: .38 X 1.75 NC GR5 ZP
Заводской номер
1011603
Количество на модель
2
№
10
Название детали
WASHER-LOCK: .38 ZP
Заводской номер
1011586
Количество на модель
2
№
11
Название детали
BOLT-HEX: .38 X 1.50 NC GR5 ZP
Заводской номер
1011602
Количество на модель
4
№
12
Название детали
NUT-TOPLOCK: .38 NC GR5 ZP
Заводской номер
1016999
Количество на модель
10
№
13
Название детали
Цилиндр
Заводской номер
62082
Количество на модель
2
№
14
Название детали
FTG-ELBOW: 8MB-8MJ-90
Заводской номер
58560
Количество на модель
2
№
15
Название детали
FTG-ELBOW: 8MB-8MJ-45
Заводской номер
58515
Количество на модель
2
№
16
Название детали
Обратный клапан
Заводской номер
64736
Количество на модель
1
№
17
Название детали
Пластина для крепления
Заводской номер
62883
Количество на модель
1
№
18
Название детали
FTG-CROSS: 8MJ
Заводской номер
68160
Количество на модель
2
№
19
Название детали
Гидрошланг
Заводской номер
1028860
Количество на модель
2
№
20
Название детали
HOSE .50 X 060 8FJX-8FJX
Заводской номер
1024421
Количество на модель
2
№
21
Название детали
Гидрошланг
Заводской номер
57675
Количество на модель
4
№
22
Название детали
Шланг гидравлический 50x182
Заводской номер
58378
Количество на модель
1
№
23
Название детали
Гидрошланг
Заводской номер
64087
Количество на модель
1
№
24
Название детали
Гидрошланг
Заводской номер
57012
Количество на модель
1
№
25
Название детали
Гидрошланг
Заводской номер
1015401
Количество на модель
1
№
26
Название детали
Гидрошланг
Заводской номер
63667
Количество на модель
1
№
27
Название детали
Гидрошланг
Заводской номер
57677
Количество на модель
2
№
28
Название детали
Гидрошланг
Заводской номер
57676
Количество на модель
2
№
29
Название детали
Прижим
Заводской номер
68180
Количество на модель
2
№
30
Название детали
BOLT-HEX: .38 X 1.00 NC GR5 ZP
Заводской номер
1011600
Количество на модель
2
№
31
Название детали
BOLT-HEX: .38 X 1.25 NC GR5 ZP
Заводской номер
1011601
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | CYLINDER-HYDRAULIC 4 X 8, 3000 | 58891 | 1 | 1 | 1 | |||
| 2 | PIONEER TIP 8010-4 | 53631 | 6 | 6 | 2 | |||
| 3 | FTG-ELBOW: 8MJ-8FJX-45 | 57663 | 2 | 2 | 3 | |||
| 4 | Фитинг | 57664 | 4 | 4 | 4 | |||
| 5 | Фитинг | 57665 | 4 | 4 | 5 | |||
| 6 | FTG-ADAPTER 8MB-8FJX | 56941 | 2 | 2 | 6 | |||
| 7 | FTG-TEE: 8MJ-8MJ-8MJ | 57667 | 4 | 4 | 7 | |||
| 8 | Фитинг | 63017 | 2 | 2 | 8 | |||
| 9 | CLAMP .50 ZP | 50714 | 8 | 8 | 9 | |||
| 10 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | 1011603 | 2 | 2 | 10 | |||
| 11 | WASHER-LOCK: .38 ZP | 1011586 | 2 | 2 | 11 | |||
| 12 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | 1011602 | 4 | 4 | 12 | |||
| 13 | NUT-TOPLOCK: .38 NC GR5 ZP | 1016999 | 10 | 10 | 13 | |||
| 14 | Цилиндр | 62082 | 2 | 2 | 14 | |||
| 15 | FTG-ELBOW: 8MB-8MJ-90 | 58560 | 2 | 2 | 15 | |||
| 16 | FTG-ELBOW: 8MB-8MJ-45 | 58515 | 2 | 2 | 16 | |||
| 17 | Обратный клапан | 64736 | 1 | 1 | 17 | |||
| 18 | Пластина для крепления | 62883 | 1 | 1 | 18 | |||
| 19 | FTG-CROSS: 8MJ | 68160 | 2 | 2 | 19 | |||
| 20 | Гидрошланг | 1028860 | 2 | 2 | 20 | |||
| 21 | HOSE .50 X 060 8FJX-8FJX | 1024421 | 2 | 2 | 21 | |||
| 22 | Гидрошланг | 57675 | 4 | 4 | 22 | |||
| 23 | Шланг гидравлический 50x182 | 58378 | 1 | 1 | 23 | |||
| 24 | Гидрошланг | 64087 | 1 | 1 | 24 | |||
| 25 | Гидрошланг | 57012 | 1 | 1 | 25 | |||
| 26 | Гидрошланг | 1015401 | 1 | 1 | 26 | |||
| 27 | Гидрошланг | 63667 | 1 | 1 | 27 | |||
| 28 | Гидрошланг | 57677 | 2 | 2 | 28 | |||
| 29 | Гидрошланг | 57676 | 2 | 2 | 29 | |||
| 30 | Прижим | 68180 | 2 | 2 | 30 | |||
| 31 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | 1011600 | 2 | 2 | 31 | |||
| 32 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | 1011601 | 2 | 2 | 32 |
