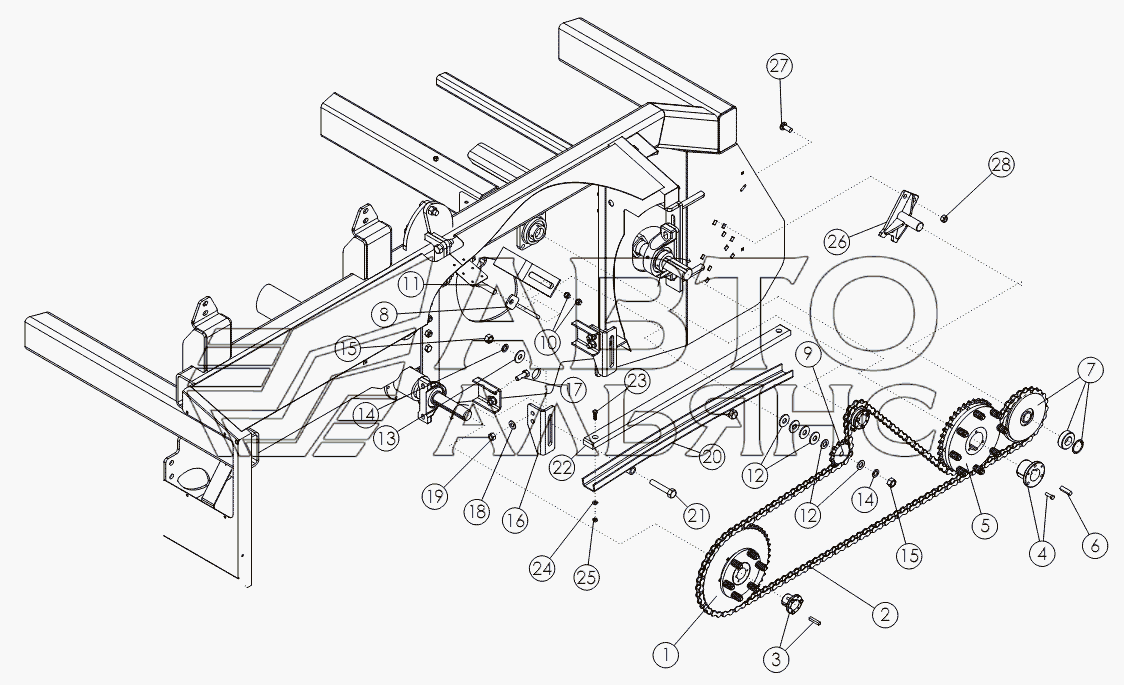

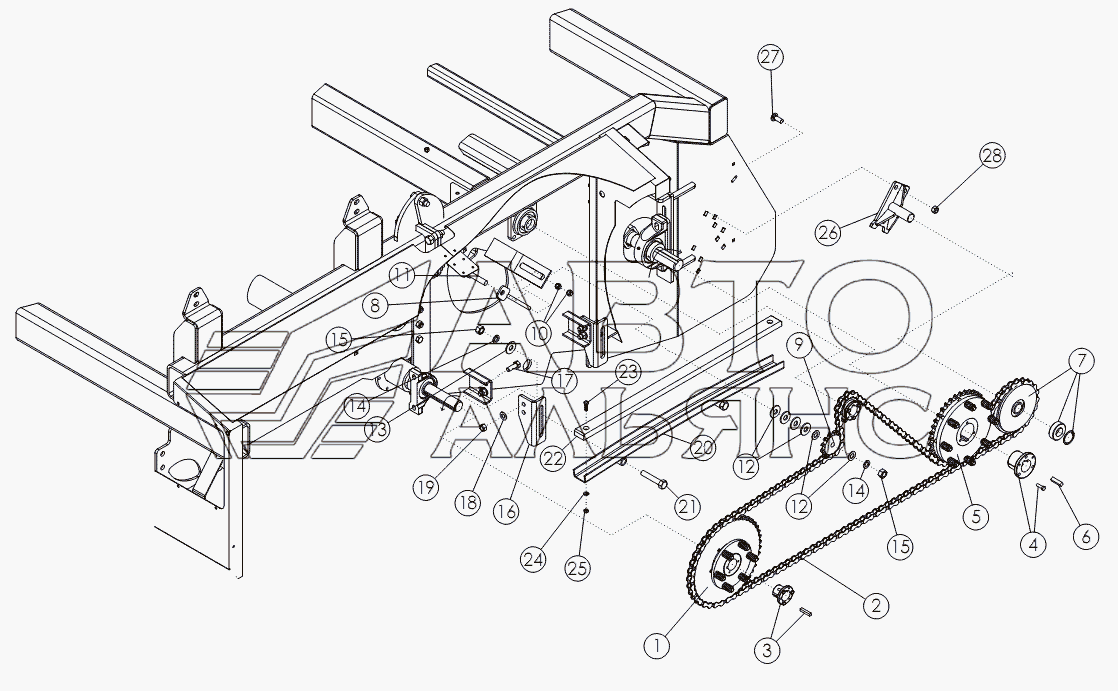

APRON/PADDLE SHAFT DRIVE
100%
Название детали
Звезда в сборе с муфтой
Заводской номер
58335
Количество на модель
1
№
1
Название детали
Цепь
Заводской номер
63578
Количество на модель
1
№
2
Название детали
Переходная коническая втулка
Заводской номер
53641
Количество на модель
1
№
3
Название детали
Переходная коническая втулка
Заводской номер
50385
Количество на модель
1
№
4
Название детали
Звезда в сборе с муфтой
Заводской номер
57993
Количество на модель
1
№
5
Название детали
SPROCKET - CLUTCH 80Q51 PRESET
Заводской номер
69630
Количество на модель
№
5
Название детали
Шпонка 50х.50х2.0
Заводской номер
57995
Количество на модель
1
№
6
Название детали
Направляющий ролик
Заводской номер
56851
Количество на модель
1
№
7
Название детали
Регулировочная шпилька
Заводской номер
56864
Количество на модель
1
№
8
Название детали
Натяжная звездочка
Заводской номер
56334
Количество на модель
1
№
9
Название детали
NUT-HEX
Заводской номер
1011577
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
1032271
Количество на модель
1
№
11
Название детали
WASHER-FLAT SAE .75 ZP
Заводской номер
1012634
Количество на модель
6
№
12
Название детали
WASHER-FLAT: .75 ZP
Заводской номер
1030702
Количество на модель
2
№
13
Название детали
WASHER-LOCK: .75 ZP
Заводской номер
1012061
Количество на модель
3
№
14
Название детали
NUT-HEX: .75 NC GR2 ZP
Заводской номер
1011620
Количество на модель
3
№
15
Название детали
Кронштейн
Заводской номер
57804
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
1013918
Количество на модель
4
№
17
Название детали
WASHER-FLAT: SAE .63 ZP
Заводской номер
1013004
Количество на модель
4
№
18
Название детали
NUT-TOPLOCK: .63 NC GR5 ZP
Заводской номер
1016595
Количество на модель
4
№
19
Название детали
Швеллер
Заводской номер
57853
Количество на модель
1
№
20
Название детали
BOLT-HEX .75 X 4.00 NC GR5 ZP
Заводской номер
1011625
Количество на модель
2
№
21
Название детали
Вставка успокоителя
Заводской номер
57827
Количество на модель
1
№
22
Название детали
BOLT-HEX: .38 X 1.25 NC GR5 ZP
Заводской номер
1011601
Количество на модель
2
№
23
Название детали
WASHER-FLAT: SAE .38 ZP
Заводской номер
1014608
Количество на модель
2
№
24
Название детали
NUT-TOPLOCK: .38 NC GR5 ZP
Заводской номер
1016999
Количество на модель
2
№
25
Название детали
WLDMT - IDLER PADDLE SHAFT
Заводской номер
69625
Количество на модель
1
№
26
Название детали
BOLT-HEX: .63 X 1.50 NC GR5 ZP
Заводской номер
72063
Количество на модель
3
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Звезда в сборе с муфтой | 58335 | 1 | 1 | 1 | |||
| 2 | Цепь | 63578 | 1 | 1 | 2 | |||
| 3 | Переходная коническая втулка | 53641 | 1 | 1 | 3 | |||
| 4 | Переходная коническая втулка | 50385 | 1 | 1 | 4 | |||
| 5 | Звезда в сборе с муфтой | 57993 | 1 | 1 | 5 | |||
| 5 | SPROCKET - CLUTCH 80Q51 PRESET | 69630 | 5 | |||||
| 6 | Шпонка 50х.50х2.0 | 57995 | 1 | 1 | 6 | |||
| 7 | Направляющий ролик | 56851 | 1 | 1 | 7 | |||
| 8 | Регулировочная шпилька | 56864 | 1 | 1 | 8 | |||
| 9 | Натяжная звездочка | 56334 | 1 | 1 | 9 | |||
| 10 | NUT-HEX | 1011577 | 2 | 2 | 10 | |||
| 11 | Болт | 1032271 | 1 | 1 | 11 | |||
| 12 | WASHER-FLAT SAE .75 ZP | 1012634 | 6 | 6 | 12 | |||
| 13 | WASHER-FLAT: .75 ZP | 1030702 | 2 | 2 | 13 | |||
| 14 | WASHER-LOCK: .75 ZP | 1012061 | 3 | 3 | 14 | |||
| 15 | NUT-HEX: .75 NC GR2 ZP | 1011620 | 3 | 3 | 15 | |||
| 16 | Кронштейн | 57804 | 2 | 2 | 16 | |||
| 17 | Болт | 1013918 | 4 | 4 | 17 | |||
| 18 | WASHER-FLAT: SAE .63 ZP | 1013004 | 4 | 4 | 18 | |||
| 19 | NUT-TOPLOCK: .63 NC GR5 ZP | 1016595 | 4 | 4 | 19 | |||
| 20 | Швеллер | 57853 | 1 | 1 | 20 | |||
| 21 | BOLT-HEX .75 X 4.00 NC GR5 ZP | 1011625 | 2 | 2 | 21 | |||
| 22 | Вставка успокоителя | 57827 | 1 | 1 | 22 | |||
| 23 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | 1011601 | 2 | 2 | 23 | |||
| 24 | WASHER-FLAT: SAE .38 ZP | 1014608 | 2 | 2 | 24 | |||
| 25 | NUT-TOPLOCK: .38 NC GR5 ZP | 1016999 | 2 | 2 | 25 | |||
| 26 | WLDMT - IDLER PADDLE SHAFT | 69625 | 1 | 1 | 26 | |||
| 27 | BOLT-HEX: .63 X 1.50 NC GR5 ZP | 72063 | 3 | 3 | 27 |
