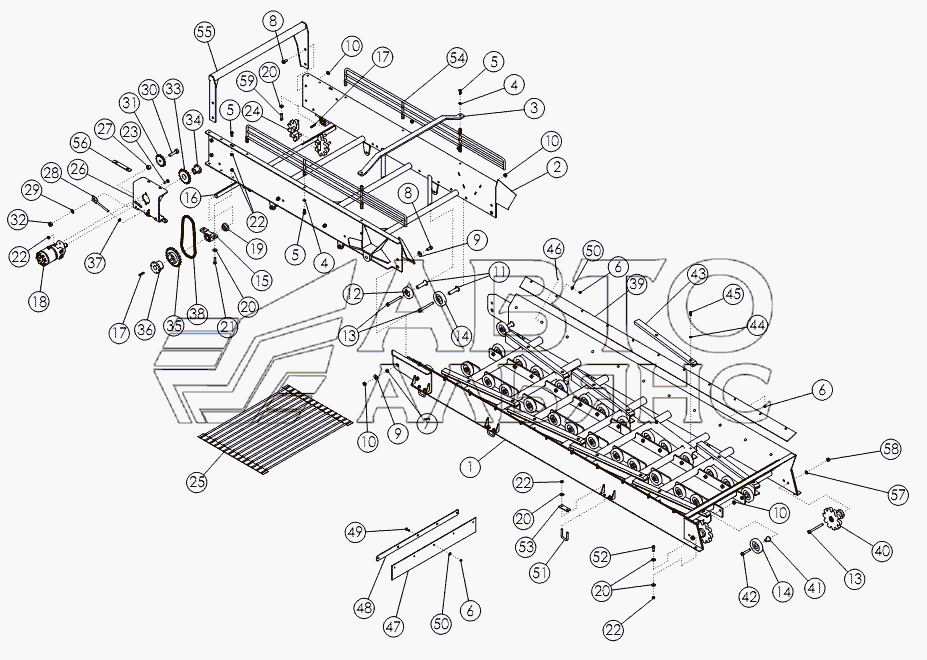

ELEVATOR AND BOOM ASSEMBLY
100%
Название детали
Рама транспортера
Заводской номер
64725
Количество на модель
1
№
1
Название детали
Рама выгрузного транспортера
Заводской номер
53450
Количество на модель
1
№
2
Название детали
Стяжка
Заводской номер
54803
Количество на модель
1
№
3
Название детали
WASHER-LOCK
Заводской номер
1011581
Количество на модель
8
№
4
Название детали
BOLT-HEX: .50 X 1.25 NC GR5 ZP
Заводской номер
1011606
Количество на модель
10
№
5
Название детали
NUT-TOPLOCK: .38 NC GR5 ZP
Заводской номер
1016999
Количество на модель
43
№
6
Название детали
Втулка
Заводской номер
53449
Количество на модель
2
№
7
Название детали
BOLT-HEX: .63 x 1.50 ND GR5 ZP
Заводской номер
1014349
Количество на модель
6
№
8
Название детали
WASHER-FLAT: .63 ZP
Заводской номер
1013024
Количество на модель
4
№
9
Название детали
NUT-TOPLOCK: .63 NC GR5 ZP
Заводской номер
1016595
Количество на модель
44
№
10
Название детали
Стойка ролика
Заводской номер
64192
Количество на модель
12
№
11
Название детали
Ролик
Заводской номер
53854
Количество на модель
4
№
12
Название детали
Болт 63x6.00 NC GR5 ZP
Заводской номер
1013068
Количество на модель
14
№
13
Название детали
Ролик 5
Заводской номер
53825
Количество на модель
34
№
14
Название детали
BEARING-PILLOW 1-3/4
Заводской номер
52405
Количество на модель
2
№
15
Название детали
Вал
Заводской номер
68650
Количество на модель
1
№
16
Название детали
KEY .38 X .38 X 2.00
Заводской номер
50152
Количество на модель
3
№
17
Название детали
Большой гидромотор
Заводской номер
57686
Количество на модель
1
№
18
Название детали
SEAL PROTECTOR 1.75
Заводской номер
52382
Количество на модель
2
№
19
Название детали
WASHER-FLAT: .50 ZP
Заводской номер
1014443
Количество на модель
24
№
20
Название детали
BOLT-HEX: .50 X 2.25 NC GR5 ZP
Заводской номер
1017708
Количество на модель
2
№
21
Название детали
NUT-TOPLOCK: .50 NC GR5 ZP
Заводской номер
1027461
Количество на модель
22
№
22
Название детали
BOLT-CRG: .50 X 1.50 NC GR5 ZP
Заводской номер
1011660
Количество на модель
2
№
23
Название детали
SPROCKET - SPLIT 56MM
Заводской номер
68658
Количество на модель
№
24
Название детали
Звездочка
Заводской номер
68659
Количество на модель
2
№
24
Название детали
Транспортер ременной
Заводской номер
68075
Количество на модель
1
№
25
Название детали
BELT-56MM 50 X 42 X 212 LPR
Заводской номер
68074
Количество на модель
№
25
Название детали
Кронштейн
Заводской номер
64627
Количество на модель
1
№
26
Название детали
Втулка
Заводской номер
58086
Количество на модель
1
№
27
Название детали
Шпилька
Заводской номер
63876
Количество на модель
1
№
28
Название детали
WASHER-LOCK: .75 ZP
Заводской номер
1012061
Количество на модель
1
№
29
Название детали
BOLT-HEX: .75 X 3.00 NC GR5 ZP
Заводской номер
1012059
Количество на модель
1
№
30
Название детали
Натяжная звездочка
Заводской номер
56334
Количество на модель
1
№
31
Название детали
NUT-HEX: .75 NC GR2 ZP
Заводской номер
1011620
Количество на модель
1
№
32
Название детали
Звездочка
Заводской номер
64155
Количество на модель
1
№
33
Название детали
Переходная коническая втулка
Заводской номер
53719
Количество на модель
1
№
34
Название детали
Звездочка
Заводской номер
56650
Количество на модель
1
№
35
Название детали
Переходная коническая втулка
Заводской номер
50335
Количество на модель
1
№
36
Название детали
NUT-JAM: .50 NC GR2 ZP
Заводской номер
1011591
Количество на модель
2
№
37
Название детали
LINK OFFSET 80H
Заводской номер
64675
Количество на модель
AR
№
38
Название детали
Цепь
Заводской номер
64654
Количество на модель
1
№
38
Название детали
Пластина
Заводской номер
64550
Количество на модель
2
№
39
Название детали
Звёздочка
Заводской номер
63813
Количество на модель
2
№
40
Название детали
SPROCKET - IDLER 56MM
Заводской номер
54824
Количество на модель
№
40
Название детали
Втулка-проставка
Заводской номер
58971
Количество на модель
26
№
41
Название детали
BOLT-HEX: .63 X 3.25 NC GR5 ZP
Заводской номер
65825
Количество на модель
26
№
42
Название детали
Вставка
Заводской номер
56774
Количество на модель
8
№
43
Название детали
WASHER-FLAT: SAE .38 ZP
Заводской номер
1014608
Количество на модель
16
№
44
Название детали
BOLT-HEX: .38 X 1.25 NC GR5 ZP
Заводской номер
1011601
Количество на модель
16
№
45
Название детали
BOLT-HEX: .38 X .75 NC GR5 ZP
Заводской номер
1011599
Количество на модель
22
№
46
Название детали
Фартук
Заводской номер
64609
Количество на модель
1
№
47
Название детали
Пластина
Заводской номер
64608
Количество на модель
1
№
48
Название детали
BOLT-CRG: .38 X 1.25 NC GR5 ZP
Заводской номер
1016362
Количество на модель
5
№
49
Название детали
Шайба
Заводской номер
1011828
Количество на модель
27
№
50
Название детали
U-BOLT .50 X 3 X 2.06 X 3
Заводской номер
65658
Количество на модель
6
№
51
Название детали
BOLT-HEX
Заводской номер
1011607
Количество на модель
2
№
52
Название детали
Пластина
Заводской номер
64748
Количество на модель
4
№
53
Название детали
Решетка
Заводской номер
64744
Количество на модель
2
№
54
Название детали
Стяжка
Заводской номер
64578
Количество на модель
1
№
55
Название детали
Пластина
Заводской номер
64732
Количество на модель
AR
№
56
Название детали
WASHER-LOCK: .63 ZP
Заводской номер
1011813
Количество на модель
2
№
57
Название детали
NUT-HEX: .63 NC GR2 ZP
Заводской номер
1011578
Количество на модель
2
№
58
Название детали
BOLT-HEX: .50 X 1.75 NC GR5 ZP
Заводской номер
1011608
Количество на модель
2
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама транспортера | 64725 | 1 | 1 | 1 | |||
| 2 | Рама выгрузного транспортера | 53450 | 1 | 1 | 2 | |||
| 3 | Стяжка | 54803 | 1 | 1 | 3 | |||
| 4 | WASHER-LOCK | 1011581 | 8 | 8 | 4 | |||
| 5 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | 1011606 | 10 | 10 | 5 | |||
| 6 | NUT-TOPLOCK: .38 NC GR5 ZP | 1016999 | 43 | 43 | 6 | |||
| 7 | Втулка | 53449 | 2 | 2 | 7 | |||
| 8 | BOLT-HEX: .63 x 1.50 ND GR5 ZP | 1014349 | 6 | 6 | 8 | |||
| 9 | WASHER-FLAT: .63 ZP | 1013024 | 4 | 4 | 9 | |||
| 10 | NUT-TOPLOCK: .63 NC GR5 ZP | 1016595 | 44 | 44 | 10 | |||
| 11 | Стойка ролика | 64192 | 12 | 12 | 11 | |||
| 12 | Ролик | 53854 | 4 | 4 | 12 | |||
| 13 | Болт 63x6.00 NC GR5 ZP | 1013068 | 14 | 14 | 13 | |||
| 14 | Ролик 5 | 53825 | 34 | 34 | 14 | |||
| 15 | BEARING-PILLOW 1-3/4 | 52405 | 2 | 2 | 15 | |||
| 16 | Вал | 68650 | 1 | 1 | 16 | |||
| 17 | KEY .38 X .38 X 2.00 | 50152 | 3 | 3 | 17 | |||
| 18 | Большой гидромотор | 57686 | 1 | 1 | 18 | |||
| 19 | SEAL PROTECTOR 1.75 | 52382 | 2 | 2 | 19 | |||
| 20 | WASHER-FLAT: .50 ZP | 1014443 | 24 | 24 | 20 | |||
| 21 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | 1017708 | 2 | 2 | 21 | |||
| 22 | NUT-TOPLOCK: .50 NC GR5 ZP | 1027461 | 22 | 22 | 22 | |||
| 23 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | 1011660 | 2 | 2 | 23 | |||
| 24 | SPROCKET - SPLIT 56MM | 68658 | 24 | |||||
| 24 | Звездочка | 68659 | 2 | 2 | 24 | |||
| 25 | Транспортер ременной | 68075 | 1 | 1 | 25 | |||
| 25 | BELT-56MM 50 X 42 X 212 LPR | 68074 | 25 | |||||
| 26 | Кронштейн | 64627 | 1 | 1 | 26 | |||
| 27 | Втулка | 58086 | 1 | 1 | 27 | |||
| 28 | Шпилька | 63876 | 1 | 1 | 28 | |||
| 29 | WASHER-LOCK: .75 ZP | 1012061 | 1 | 1 | 29 | |||
| 30 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | 1012059 | 1 | 1 | 30 | |||
| 31 | Натяжная звездочка | 56334 | 1 | 1 | 31 | |||
| 32 | NUT-HEX: .75 NC GR2 ZP | 1011620 | 1 | 1 | 32 | |||
| 33 | Звездочка | 64155 | 1 | 1 | 33 | |||
| 34 | Переходная коническая втулка | 53719 | 1 | 1 | 34 | |||
| 35 | Звездочка | 56650 | 1 | 1 | 35 | |||
| 36 | Переходная коническая втулка | 50335 | 1 | 1 | 36 | |||
| 37 | NUT-JAM: .50 NC GR2 ZP | 1011591 | 2 | 2 | 37 | |||
| 38 | LINK OFFSET 80H | 64675 | AR | AR | 38 | |||
| 38 | Цепь | 64654 | 1 | 1 | 38 | |||
| 39 | Пластина | 64550 | 2 | 2 | 39 | |||
| 40 | Звёздочка | 63813 | 2 | 2 | 40 | |||
| 40 | SPROCKET - IDLER 56MM | 54824 | 40 | |||||
| 41 | Втулка-проставка | 58971 | 26 | 26 | 41 | |||
| 42 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | 65825 | 26 | 26 | 42 | |||
| 43 | Вставка | 56774 | 8 | 8 | 43 | |||
| 44 | WASHER-FLAT: SAE .38 ZP | 1014608 | 16 | 16 | 44 | |||
| 45 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | 1011601 | 16 | 16 | 45 | |||
| 46 | BOLT-HEX: .38 X .75 NC GR5 ZP | 1011599 | 22 | 22 | 46 | |||
| 47 | Фартук | 64609 | 1 | 1 | 47 | |||
| 48 | Пластина | 64608 | 1 | 1 | 48 | |||
| 49 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | 1016362 | 5 | 5 | 49 | |||
| 50 | Шайба | 1011828 | 27 | 27 | 50 | |||
| 51 | U-BOLT .50 X 3 X 2.06 X 3 | 65658 | 6 | 6 | 51 | |||
| 52 | BOLT-HEX | 1011607 | 2 | 2 | 52 | |||
| 53 | Пластина | 64748 | 4 | 4 | 53 | |||
| 54 | Решетка | 64744 | 2 | 2 | 54 | |||
| 55 | Стяжка | 64578 | 1 | 1 | 55 | |||
| 56 | Пластина | 64732 | AR | AR | 56 | |||
| 57 | WASHER-LOCK: .63 ZP | 1011813 | 2 | 2 | 57 | |||
| 58 | NUT-HEX: .63 NC GR2 ZP | 1011578 | 2 | 2 | 58 | |||
| 59 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | 1011608 | 2 | 2 | 59 |
