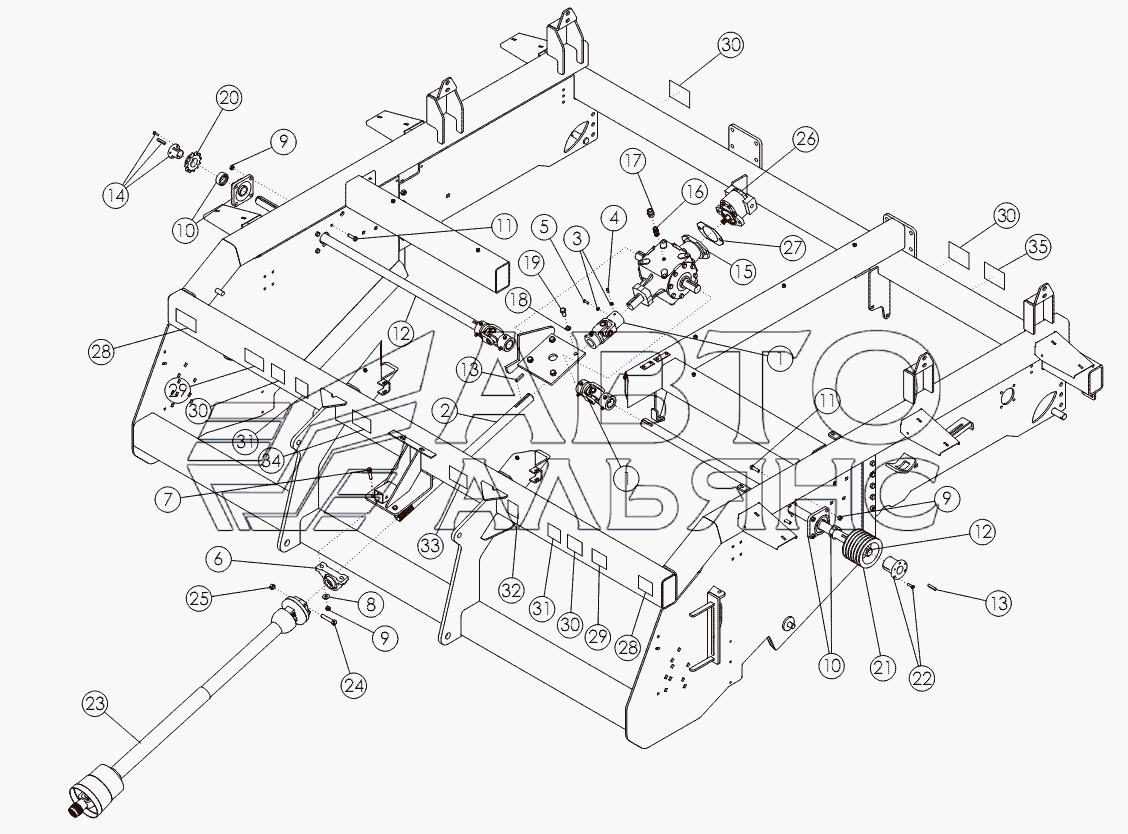

MAIN DRIVE: ONBOARD OPTION
100%
Название детали
Карданное соединение
Заводской номер
53642
Количество на модель
3
№
1
Название детали
Вал
Заводской номер
56775
Количество на модель
1
№
2
Название детали
NUT-JAM: .38 NC GR2 ZP
Заводской номер
1013519
Количество на модель
12
№
3
Название детали
SCREW-SET: C-P .38 X .75 NC GR8
Заводской номер
1030708
Количество на модель
6
№
4
Название детали
SCREW-SET: C-P .38 X 1.00 NC GR8
Заводской номер
1030709
Количество на модель
6
№
5
Название детали
BEARING-PILLOW 1-3/4
Заводской номер
52405
Количество на модель
1
№
6
Название детали
BOLT-HEX: .50 X 2.25 NC GR5 ZP
Заводской номер
1017708
Количество на модель
2
№
7
Название детали
WASHER-FLAT: .50 ZP
Заводской номер
1014443
Количество на модель
2
№
8
Название детали
NUT-TOPLOCK: .50 NC GR5 ZP
Заводской номер
1027461
Количество на модель
10
№
9
Название детали
BEARING-FLANGE 1.75
Заводской номер
52404
Количество на модель
2
№
10
Название детали
BOLT-HEX: .50 X 1.75 NC GR5 ZP
Заводской номер
1011608
Количество на модель
8
№
11
Название детали
Вал
Заводской номер
56819
Количество на модель
2
№
12
Название детали
KEY .38 X .38 X 2.00
Заводской номер
50152
Количество на модель
7
№
13
Название детали
Переходная коническая втулка
Заводской номер
53641
Количество на модель
1
№
14
Название детали
Редуктор
Заводской номер
62396
Количество на модель
1
№
15
Название детали
Сапун 1
Заводской номер
69128
Количество на модель
1
№
16
Название детали
Сапун 2
Заводской номер
55730
Количество на модель
1
№
17
Название детали
WASHER-LOCK: .63 ZP
Заводской номер
1011813
Количество на модель
4
№
18
Название детали
BOLT-HEX: .63 X 1.25 NC GR5 ZP
Заводской номер
1032509
Количество на модель
4
№
19
Название детали
Звездочка
Заводской номер
62034
Количество на модель
1
№
20
Название детали
Шкив
Заводской номер
56646
Количество на модель
1
№
21
Название детали
Шкив
Заводской номер
56647
Количество на модель
№
21
Название детали
Шкив
Заводской номер
53668
Количество на модель
№
21
Название детали
Переходная коническая втулка
Заводской номер
50335
Количество на модель
1
№
22
Название детали
Карданный вал от BOM
Заводской номер
51481
Количество на модель
1
№
23
Название детали
Карданный вал от BOM
Заводской номер
51480
Количество на модель
№
23
Название детали
Болт
Заводской номер
1030704
Количество на модель
2
№
24
Название детали
NUT-TOPLOCK: .63 NC GR5 ZP
Заводской номер
1016595
Количество на модель
2
№
25
Название детали
PUMP - HYDRAULIC 53
Заводской номер
62153
Количество на модель
1
№
26
Название детали
Кольцо пластина
Заводской номер
63702
Количество на модель
1
№
27
Название детали
DECAL-DANGER
Заводской номер
64617
Количество на модель
2
№
28
Название детали
DECAL-WARNING
Заводской номер
52334
Количество на модель
2
№
29
Название детали
DECAL DANGER
Заводской номер
52338
Количество на модель
4
№
30
Название детали
DECAL-DANGER
Заводской номер
52329
Количество на модель
2
№
31
Название детали
DECAL - ENGAGE PTO
Заводской номер
64616
Количество на модель
1
№
32
Название детали
DECAL-WARNING
Заводской номер
62964
Количество на модель
1
№
33
Название детали
DECAL - DANGER
Заводской номер
53747
Количество на модель
1
№
34
Название детали
DECAL - CAUTION
Заводской номер
59614
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Карданное соединение | 53642 | 3 | 3 | 1 | |||
| 2 | Вал | 56775 | 1 | 1 | 2 | |||
| 3 | NUT-JAM: .38 NC GR2 ZP | 1013519 | 12 | 12 | 3 | |||
| 4 | SCREW-SET: C-P .38 X .75 NC GR8 | 1030708 | 6 | 6 | 4 | |||
| 5 | SCREW-SET: C-P .38 X 1.00 NC GR8 | 1030709 | 6 | 6 | 5 | |||
| 6 | BEARING-PILLOW 1-3/4 | 52405 | 1 | 1 | 6 | |||
| 7 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | 1017708 | 2 | 2 | 7 | |||
| 8 | WASHER-FLAT: .50 ZP | 1014443 | 2 | 2 | 8 | |||
| 9 | NUT-TOPLOCK: .50 NC GR5 ZP | 1027461 | 10 | 10 | 9 | |||
| 10 | BEARING-FLANGE 1.75 | 52404 | 2 | 2 | 10 | |||
| 11 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | 1011608 | 8 | 8 | 11 | |||
| 12 | Вал | 56819 | 2 | 2 | 12 | |||
| 13 | KEY .38 X .38 X 2.00 | 50152 | 7 | 7 | 13 | |||
| 14 | Переходная коническая втулка | 53641 | 1 | 1 | 14 | |||
| 15 | Редуктор | 62396 | 1 | 1 | 15 | |||
| 16 | Сапун 1 | 69128 | 1 | 1 | 16 | |||
| 17 | Сапун 2 | 55730 | 1 | 1 | 17 | |||
| 18 | WASHER-LOCK: .63 ZP | 1011813 | 4 | 4 | 18 | |||
| 19 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | 1032509 | 4 | 4 | 19 | |||
| 20 | Звездочка | 62034 | 1 | 1 | 20 | |||
| 21 | Шкив | 56646 | 1 | 1 | 21 | |||
| 21 | Шкив | 56647 | 21 | |||||
| 21 | Шкив | 53668 | 21 | |||||
| 22 | Переходная коническая втулка | 50335 | 1 | 1 | 22 | |||
| 23 | Карданный вал от BOM | 51481 | 1 | 1 | 23 | |||
| 23 | Карданный вал от BOM | 51480 | 23 | |||||
| 24 | Болт | 1030704 | 2 | 2 | 24 | |||
| 25 | NUT-TOPLOCK: .63 NC GR5 ZP | 1016595 | 2 | 2 | 25 | |||
| 26 | PUMP - HYDRAULIC 53 | 62153 | 1 | 1 | 26 | |||
| 27 | Кольцо пластина | 63702 | 1 | 1 | 27 | |||
| 28 | DECAL-DANGER | 64617 | 2 | 2 | 28 | |||
| 29 | DECAL-WARNING | 52334 | 2 | 2 | 29 | |||
| 30 | DECAL DANGER | 52338 | 4 | 4 | 30 | |||
| 31 | DECAL-DANGER | 52329 | 2 | 2 | 31 | |||
| 32 | DECAL - ENGAGE PTO | 64616 | 1 | 1 | 32 | |||
| 33 | DECAL-WARNING | 62964 | 1 | 1 | 33 | |||
| 34 | DECAL - DANGER | 53747 | 1 | 1 | 34 | |||
| 35 | DECAL - CAUTION | 59614 | 1 | 1 | 35 |
