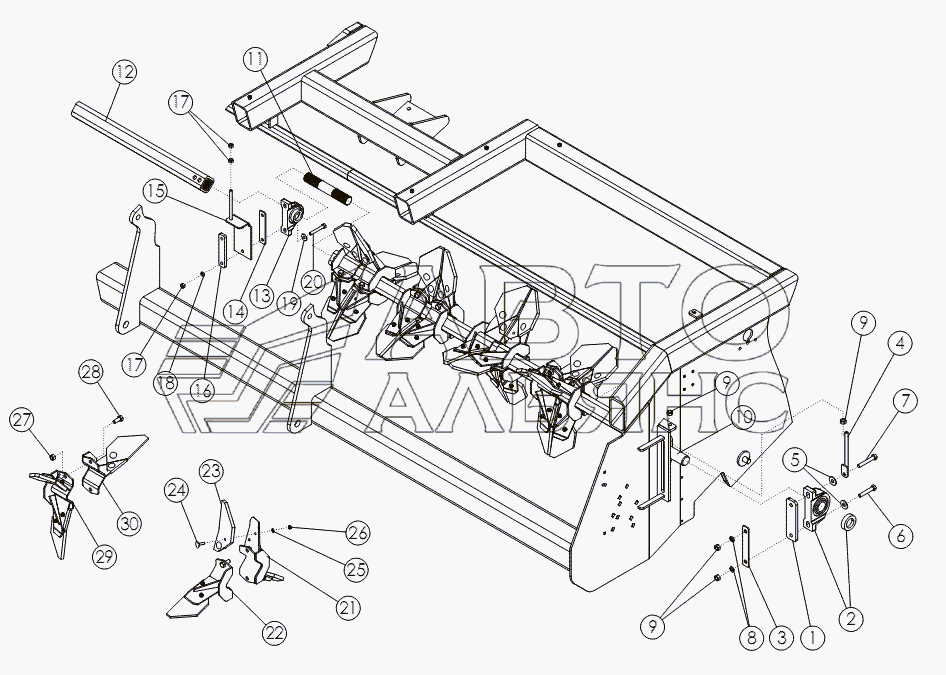

Биттерный вал
100%
Название детали
Пластина
Заводской номер
57996
Количество на модель
2
№
1
Название детали
Подшипник в сборе
Заводской номер
57997
Количество на модель
2
№
2
Название детали
Пластина
Заводской номер
57998
Количество на модель
2
№
3
Название детали
Натяжная шпилька
Заводской номер
51365
Количество на модель
2
№
4
Название детали
WASHER-FLAT: .63 ZP
Заводской номер
1013024
Количество на модель
4
№
5
Название детали
BOLT-HEX .63 X 3.50 NC GR5 ZP
Заводской номер
1014000
Количество на модель
2
№
6
Название детали
Болт
Заводской номер
1016726
Количество на модель
2
№
7
Название детали
WASHER-LOCK: .63 ZP
Заводской номер
1011813
Количество на модель
4
№
8
Название детали
NUT-HEX: .63 NC GR2 ZP
Заводской номер
1011578
Количество на модель
8
№
9
Название детали
WLDMT - PADDLE SHAFT LH
Заводской номер
58027
Количество на модель
1
№
10
Название детали
SHAFT - SPLINED 8R
Заводской номер
57196
Количество на модель
1
№
11
Название детали
WLDMT - PADDLE SHAFT RH
Заводской номер
58028
Количество на модель
1
№
12
Название детали
BEARING-PILLOW 1-3/4
Заводской номер
52405
Количество на модель
1
№
13
Название детали
PLATE
Заводской номер
50564
Количество на модель
1
№
14
Название детали
WLDMT - ROD ZP
Заводской номер
56737
Количество на модель
1
№
15
Название детали
Подшипник
Заводской номер
50305
Количество на модель
1
№
16
Название детали
NUT-HEX
Заводской номер
1011577
Количество на модель
4
№
17
Название детали
WASHER-LOCK
Заводской номер
1011581
Количество на модель
2
№
18
Название детали
WASHER-FLAT: .50 ZP
Заводской номер
1014443
Количество на модель
2
№
19
Название детали
BOLT-HEX: .50 X 3.50 NC GR5 ZP
Заводской номер
1011612
Количество на модель
2
№
20
Название детали
Кронштейн двойной левый
Заводской номер
50719
Количество на модель
8
№
21
Название детали
Кронштейн одинарный левый
Заводской номер
50720
Количество на модель
8
№
22
Название детали
Лопасть
Заводской номер
51562
Количество на модель
48
№
23
Название детали
Болт
Заводской номер
1030779
Количество на модель
96
№
24
Название детали
WASHER-LOCK: .38 ZP
Заводской номер
1011586
Количество на модель
96
№
25
Название детали
NUT-HEX: .38 NC GR2 ZP
Заводской номер
1011576
Количество на модель
96
№
26
Название детали
NUT-TOPLOCK: .63 NC GR5 ZP
Заводской номер
1016595
Количество на модель
32
№
27
Название детали
BOLT-HEX: .63 x 1.50 ND GR5 ZP
Заводской номер
1014349
Количество на модель
32
№
28
Название детали
Кронштейн двойной правый
Заводской номер
50722
Количество на модель
8
№
29
Название детали
Кронштейн одинарный правый
Заводской номер
50721
Количество на модель
8
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластина | 57996 | 2 | 2 | 1 | |||
| 2 | Подшипник в сборе | 57997 | 2 | 2 | 2 | |||
| 3 | Пластина | 57998 | 2 | 2 | 3 | |||
| 4 | Натяжная шпилька | 51365 | 2 | 2 | 4 | |||
| 5 | WASHER-FLAT: .63 ZP | 1013024 | 4 | 4 | 5 | |||
| 6 | BOLT-HEX .63 X 3.50 NC GR5 ZP | 1014000 | 2 | 2 | 6 | |||
| 7 | Болт | 1016726 | 2 | 2 | 7 | |||
| 8 | WASHER-LOCK: .63 ZP | 1011813 | 4 | 4 | 8 | |||
| 9 | NUT-HEX: .63 NC GR2 ZP | 1011578 | 8 | 8 | 9 | |||
| 10 | WLDMT - PADDLE SHAFT LH | 58027 | 1 | 1 | 10 | |||
| 11 | SHAFT - SPLINED 8R | 57196 | 1 | 1 | 11 | |||
| 12 | WLDMT - PADDLE SHAFT RH | 58028 | 1 | 1 | 12 | |||
| 13 | BEARING-PILLOW 1-3/4 | 52405 | 1 | 1 | 13 | |||
| 14 | PLATE | 50564 | 1 | 1 | 14 | |||
| 15 | WLDMT - ROD ZP | 56737 | 1 | 1 | 15 | |||
| 16 | Подшипник | 50305 | 1 | 1 | 16 | |||
| 17 | NUT-HEX | 1011577 | 4 | 4 | 17 | |||
| 18 | WASHER-LOCK | 1011581 | 2 | 2 | 18 | |||
| 19 | WASHER-FLAT: .50 ZP | 1014443 | 2 | 2 | 19 | |||
| 20 | BOLT-HEX: .50 X 3.50 NC GR5 ZP | 1011612 | 2 | 2 | 20 | |||
| 21 | Кронштейн двойной левый | 50719 | 8 | 8 | 21 | |||
| 22 | Кронштейн одинарный левый | 50720 | 8 | 8 | 22 | |||
| 23 | Лопасть | 51562 | 48 | 48 | 23 | |||
| 24 | Болт | 1030779 | 96 | 96 | 24 | |||
| 25 | WASHER-LOCK: .38 ZP | 1011586 | 96 | 96 | 25 | |||
| 26 | NUT-HEX: .38 NC GR2 ZP | 1011576 | 96 | 96 | 26 | |||
| 27 | NUT-TOPLOCK: .63 NC GR5 ZP | 1016595 | 32 | 32 | 27 | |||
| 28 | BOLT-HEX: .63 x 1.50 ND GR5 ZP | 1014349 | 32 | 32 | 28 | |||
| 29 | Кронштейн двойной правый | 50722 | 8 | 8 | 29 | |||
| 30 | Кронштейн одинарный правый | 50721 | 8 | 8 | 30 |
