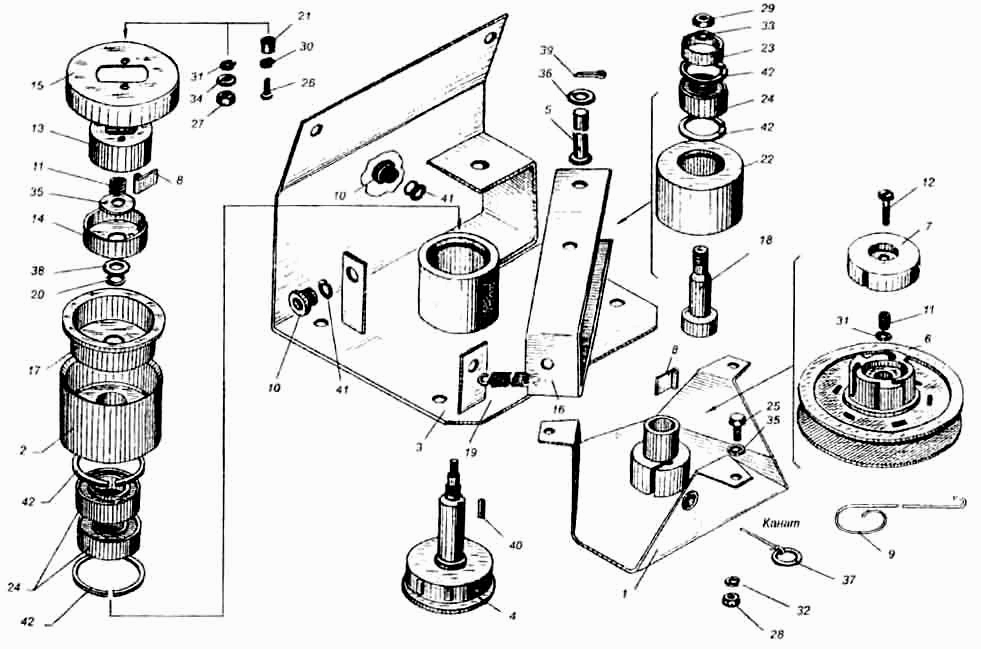

Привод ПР-13.030
100%
Название детали
Корпус возвратного механизма
Заводской номер
ПР 08.080 А
Количество на модель
1
№
1
Название детали
Ролик
Заводской номер
ПР 13.060
Количество на модель
1
№
2
Название детали
Кронштейн привода
Заводской номер
ПР 13.040
Количество на модель
1
№
3
Название детали
Ось привода
Заводской номер
ПР 13.00.290
Количество на модель
1
№
4
Название детали
Ось
Заводской номер
МЖТ-10.00.00.616-06
Количество на модель
1
№
5
Название детали
Шкив малый
Заводской номер
ПР 08.003 А
Количество на модель
1
№
6
Название детали
Колпачок
Заводской номер
ПР 08.411
Количество на модель
1
№
7
Название детали
Язычок
Заводской номер
ПР 08.415 А
Количество на модель
2
№
8
Название детали
Пружина спиральная
Заводской номер
ПР 08.501
Количество на модель
1
№
9
Название детали
Глазок шпагата
Заводской номер
ПР 08.609 А
Количество на модель
2
№
10
Название детали
Пружина
Заводской номер
ПР 08.614 А
Количество на модель
2
№
11
Название детали
Спец. болт
Заводской номер
ПР 08.615 А
Количество на модель
1
№
12
Название детали
Каретка
Заводской номер
ПР 13.002
Количество на модель
1
№
13
Название детали
Колпачок
Заводской номер
ПР 13.405
Количество на модель
1
№
14
Название детали
Крышка
Заводской номер
ПР 13.406
Количество на модель
1
№
15
Название детали
Скоба
Заводской номер
ПР 13.415
Количество на модель
1
№
16
Название детали
Стакан
Заводской номер
ПР 13.447
Количество на модель
1
№
17
Название детали
Ось
Заводской номер
ПР 13.604
Количество на модель
1
№
18
Название детали
Пружина
Заводской номер
ПР 13.633
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
ПР 13.636
Количество на модель
1
№
20
Название детали
Втулка
Заводской номер
ПР 13.00.638
Количество на модель
2
№
21
Название детали
Прижим
Заводской номер
ПР 13.804
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
ПР-10.02 324-01
Количество на модель
1
№
23
Название детали
Подшипник ГОСТ
Заводской номер
180204
Количество на модель
4
№
24
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
3
№
25
Название детали
Винт
Заводской номер
М5х20.17473
Количество на модель
2
№
26
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
1
№
27
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
3
№
28
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
5.65Г6402
Количество на модель
2
№
30
Название детали
Шайба
Заводской номер
6.65Г6402
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
3
№
32
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
1
№
33
Название детали
Шайба
Заводской номер
6.11371
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
4
№
35
Название детали
Шайба
Заводской номер
12.11371
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
20.11371
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
24.11371
Количество на модель
1
№
38
Название детали
Шплинт
Заводской номер
3,2х25.397
Количество на модель
1
№
39
Название детали
Шпонка
Заводской номер
2-6х6х8.23360
Количество на модель
1
№
40
Название детали
Кольцо
Заводской номер
А20.13942
Количество на модель
2
№
41
Название детали
Кольцо
Заводской номер
А47.13943
Количество на модель
4
№
42
Название детали
Канат
Заводской номер
КК25 мм 45 ктекс. об
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус возвратного механизма | ПР 08.080 А | 1 | 1 | 1 | |||
| 2 | Ролик | ПР 13.060 | 1 | 1 | 2 | |||
| 3 | Кронштейн привода | ПР 13.040 | 1 | 1 | 3 | |||
| 4 | Ось привода | ПР 13.00.290 | 1 | 1 | 4 | |||
| 5 | Ось | МЖТ-10.00.00.616-06 | 1 | 1 | 5 | |||
| 6 | Шкив малый | ПР 08.003 А | 1 | 1 | 6 | |||
| 7 | Колпачок | ПР 08.411 | 1 | 1 | 7 | |||
| 8 | Язычок | ПР 08.415 А | 2 | 2 | 8 | |||
| 9 | Пружина спиральная | ПР 08.501 | 1 | 1 | 9 | |||
| 10 | Глазок шпагата | ПР 08.609 А | 2 | 2 | 10 | |||
| 11 | Пружина | ПР 08.614 А | 2 | 2 | 11 | |||
| 12 | Спец. болт | ПР 08.615 А | 1 | 1 | 12 | |||
| 13 | Каретка | ПР 13.002 | 1 | 1 | 13 | |||
| 14 | Колпачок | ПР 13.405 | 1 | 1 | 14 | |||
| 15 | Крышка | ПР 13.406 | 1 | 1 | 15 | |||
| 16 | Скоба | ПР 13.415 | 1 | 1 | 16 | |||
| 17 | Стакан | ПР 13.447 | 1 | 1 | 17 | |||
| 18 | Ось | ПР 13.604 | 1 | 1 | 18 | |||
| 19 | Пружина | ПР 13.633 | 1 | 1 | 19 | |||
| 20 | Кольцо | ПР 13.636 | 1 | 1 | 20 | |||
| 21 | Втулка | ПР 13.00.638 | 2 | 2 | 21 | |||
| 22 | Прижим | ПР 13.804 | 1 | 1 | 22 | |||
| 23 | Втулка | ПР-10.02 324-01 | 1 | 1 | 23 | |||
| 24 | Подшипник ГОСТ | 180204 | 4 | 4 | 24 | |||
| 25 | Болт | М8х25.7796 | 3 | 3 | 25 | |||
| 26 | Винт | М5х20.17473 | 2 | 2 | 26 | |||
| 27 | Орех | М6.5915 | 1 | 1 | 27 | |||
| 28 | Гайка | М8.5915 | 3 | 3 | 28 | |||
| 29 | Гайка | М10.5915 | 1 | 1 | 29 | |||
| 30 | Шайба | 5.65Г6402 | 2 | 2 | 30 | |||
| 31 | Шайба | 6.65Г6402 | 1 | 1 | 31 | |||
| 32 | Шайба | 8.65Г.6402 | 3 | 3 | 32 | |||
| 33 | Шайба | 10.65Г.6402 | 1 | 1 | 33 | |||
| 34 | Шайба | 6.11371 | 1 | 1 | 34 | |||
| 35 | Шайба | 8.11371 | 4 | 4 | 35 | |||
| 36 | Шайба | 12.11371 | 1 | 1 | 36 | |||
| 37 | Шайба | 20.11371 | 1 | 1 | 37 | |||
| 38 | Шайба | 24.11371 | 1 | 1 | 38 | |||
| 39 | Шплинт | 3,2х25.397 | 1 | 1 | 39 | |||
| 40 | Шпонка | 2-6х6х8.23360 | 1 | 1 | 40 | |||
| 41 | Кольцо | А20.13942 | 2 | 2 | 41 | |||
| 42 | Кольцо | А47.13943 | 4 | 4 | 42 | |||
| 43 | Канат | КК25 мм 45 ктекс. об | 1 | 1 | 43 |
