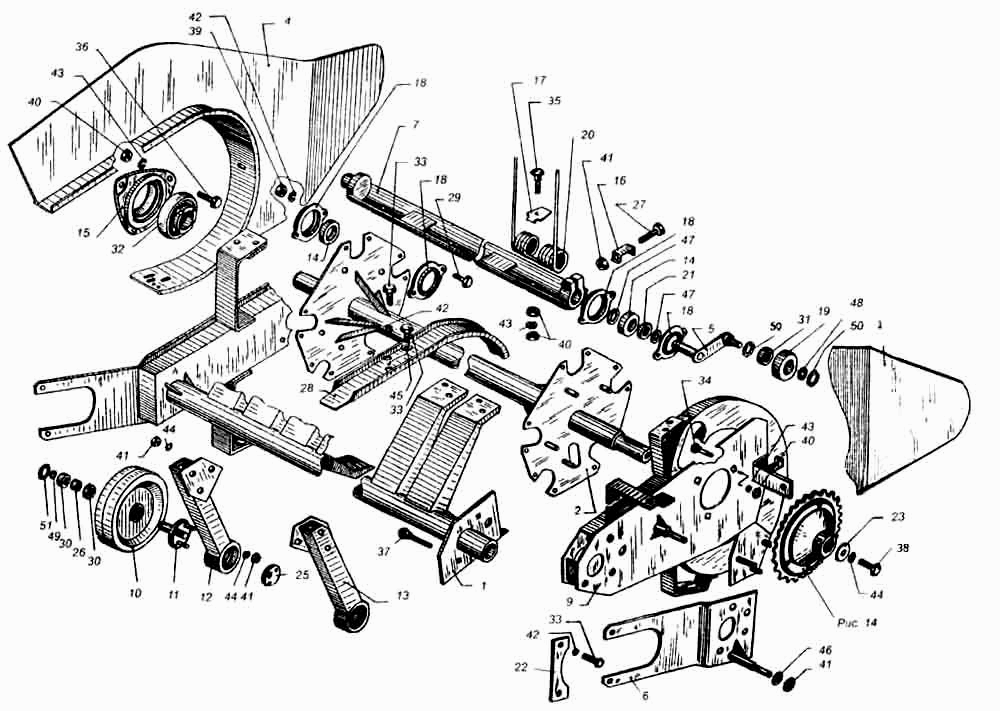

Подборщик ПР-07.000
100%
Название детали
Труба с кронштейнами
Заводской номер
ПР 07.020А
Количество на модель
1
№
1
Название детали
Вал с дисками
Заводской номер
ПР 07.030А
Количество на модель
1
№
2
Название детали
Щит правый
Заводской номер
ПР 07.060А
Количество на модель
1
№
3
Название детали
Щит левый
Заводской номер
ПР 07.070А
Количество на модель
1
№
4
Название детали
Кулачок ПР 07.00.080-Кулачок с роликом
Заводской номер
ПР 07.00.090
Количество на модель
5
№
5
Название детали
Кронштейн
Заводской номер
ПР 07.00.200
Количество на модель
1
№
6
Название детали
Державка зубьев (ПР 07.110 - граблина)
Заводской номер
ПР 07.00.220
Количество на модель
5
№
7
Название детали
Муфта предохранительная (см. рис. 12)
Заводской номер
ПР 07.00.230
Количество на модель
1
№
8
Название детали
Боковина правая
Заводской номер
ПР 17.040А
Количество на модель
1
№
9
Название детали
Колесо (ПР-1,4.00.25.000-Опора)
Заводской номер
ПР-1,4.00.25.010
Количество на модель
2
№
10
Название детали
Ось с шайбой (ПР-1,4.00.25.000-Опора)
Заводской номер
ПР-1,4.00.25.020
Количество на модель
2
№
11
Название детали
Стойка
Заводской номер
ПР-1,4.00,25.050
Количество на модель
1
№
12
Название детали
Стойка
Заводской номер
ПР-1,4.00,25.050 -01
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
ПБ 16.01.002
Количество на модель
10
№
14
Название детали
Корпус подшипника
Заводской номер
Н 027 105
Количество на модель
2
№
15
Название детали
Корпус подшипника
Заводской номер
ПБ 16.01.204
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
ПБ 16.01.403
Количество на модель
5
№
16
Название детали
Шайба зуба
Заводской номер
ПБ 16.01.418
Количество на модель
40
№
17
Название детали
Полукорпус
Заводской номер
ПБ 16.01.436
Количество на модель
20
№
18
Название детали
Ролик
Заводской номер
ПБ 16.01.605
Количество на модель
5
№
19
Название детали
Зуб пружинный
Заводской номер
ПБ 16.01.607
Количество на модель
40
№
20
Название детали
Втулка
Заводской номер
ПБ 16.01.803
Количество на модель
5
№
21
Название детали
Ригель
Заводской номер
ПР 00.427
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
ПР 07.423
Количество на модель
1
№
23
Название детали
Шайба стопорная
Заводской номер
ПР 07.424
Количество на модель
20
№
24
Название детали
Шайба
Заводской номер
ПР-1,4.00.25.401
Количество на модель
2
№
25
Название детали
Втулка
Заводской номер
ПР-7А.07.03.801-03
Количество на модель
2
№
26
Название детали
Болт спец. М12х75
Заводской номер
М12х75.7795
Количество на модель
5
№
27
Название детали
Болт
Заводской номер
ПСБ 10.616
Количество на модель
5
№
27
Название детали
Скат
Заводской номер
ПСБ 56.448
Количество на модель
15
№
28
Название детали
Болт специальный
Заводской номер
ПСБ 56.632
Количество на модель
20
№
29
Название детали
Болт специальный
Заводской номер
М8х20.7802
Количество на модель
20
№
29
Название детали
Подшипник ГОСТ
Заводской номер
180204
Количество на модель
4
№
30
Название детали
Подшипник
Заводской номер
180502
Количество на модель
5
№
31
Название детали
Подшипник
Заводской номер
1680207
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
64
№
33
Название детали
Болт
Заводской номер
М10х35.7802
Количество на модель
3
№
34
Название детали
Болт
Заводской номер
М10х40.7802
Количество на модель
40
№
35
Название детали
Болт
Заводской номер
М10х70.7802
Количество на модель
3
№
36
Название детали
Болт
Заводской номер
М12х70.7802
Количество на модель
3
№
37
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
1
№
38
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
20
№
39
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
86
№
40
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
18
№
41
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
74
№
42
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
46
№
43
Название детали
Шайба
Заводской номер
12.65Г.6402
Количество на модель
№
44
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
30
№
45
Название детали
Шайба
Заводской номер
12.11371
Количество на модель
3
№
46
Название детали
Шайба
Заводской номер
36х1,0.11371
Количество на модель
10
№
47
Название детали
Кольцо
Заводской номер
В15.13940
Количество на модель
5
№
48
Название детали
Кольцо
Заводской номер
А20.13942
Количество на модель
2
№
49
Название детали
кольцо
Заводской номер
135.13941
Количество на модель
5
№
50
Название детали
Кольцо
Заводской номер
А47.13943
Количество на модель
2
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба с кронштейнами | ПР 07.020А | 1 | 1 | 1 | |||
| 2 | Вал с дисками | ПР 07.030А | 1 | 1 | 2 | |||
| 3 | Щит правый | ПР 07.060А | 1 | 1 | 3 | |||
| 4 | Щит левый | ПР 07.070А | 1 | 1 | 4 | |||
| 5 | Кулачок ПР 07.00.080-Кулачок с роликом | ПР 07.00.090 | 5 | 5 | 5 | |||
| 6 | Кронштейн | ПР 07.00.200 | 1 | 1 | 6 | |||
| 7 | Державка зубьев (ПР 07.110 - граблина) | ПР 07.00.220 | 5 | 5 | 7 | |||
| 8 | Муфта предохранительная (см. рис. 12) | ПР 07.00.230 | 1 | 1 | 8 | |||
| 9 | Боковина правая | ПР 17.040А | 1 | 1 | 9 | |||
| 10 | Колесо (ПР-1,4.00.25.000-Опора) | ПР-1,4.00.25.010 | 2 | 2 | 10 | |||
| 11 | Ось с шайбой (ПР-1,4.00.25.000-Опора) | ПР-1,4.00.25.020 | 2 | 2 | 11 | |||
| 12 | Стойка | ПР-1,4.00,25.050 | 1 | 1 | 12 | |||
| 13 | Стойка | ПР-1,4.00,25.050 -01 | 1 | 1 | 13 | |||
| 14 | Подшипник | ПБ 16.01.002 | 10 | 10 | 14 | |||
| 15 | Корпус подшипника | Н 027 105 | 2 | 2 | 15 | |||
| 15 | Корпус подшипника | ПБ 16.01.204 | 2 | 2 | 15 | |||
| 16 | Шайба | ПБ 16.01.403 | 5 | 5 | 16 | |||
| 17 | Шайба зуба | ПБ 16.01.418 | 40 | 40 | 17 | |||
| 18 | Полукорпус | ПБ 16.01.436 | 20 | 20 | 18 | |||
| 19 | Ролик | ПБ 16.01.605 | 5 | 5 | 19 | |||
| 20 | Зуб пружинный | ПБ 16.01.607 | 40 | 40 | 20 | |||
| 21 | Втулка | ПБ 16.01.803 | 5 | 5 | 21 | |||
| 22 | Ригель | ПР 00.427 | 2 | 2 | 22 | |||
| 23 | Шайба | ПР 07.423 | 1 | 1 | 23 | |||
| 24 | Шайба стопорная | ПР 07.424 | 20 | 20 | 24 | |||
| 25 | Шайба | ПР-1,4.00.25.401 | 2 | 2 | 25 | |||
| 26 | Втулка | ПР-7А.07.03.801-03 | 2 | 2 | 26 | |||
| 27 | Болт спец. М12х75 | М12х75.7795 | 5 | 5 | 27 | |||
| 27 | Болт | ПСБ 10.616 | 5 | 5 | 27 | |||
| 28 | Скат | ПСБ 56.448 | 15 | 15 | 28 | |||
| 29 | Болт специальный | ПСБ 56.632 | 20 | 20 | 29 | |||
| 29 | Болт специальный | М8х20.7802 | 20 | 20 | 29 | |||
| 30 | Подшипник ГОСТ | 180204 | 4 | 4 | 30 | |||
| 31 | Подшипник | 180502 | 5 | 5 | 31 | |||
| 32 | Подшипник | 1680207 | 2 | 2 | 32 | |||
| 33 | Болт | М8х25.7796 | 64 | 64 | 33 | |||
| 34 | Болт | М10х35.7802 | 3 | 3 | 34 | |||
| 35 | Болт | М10х40.7802 | 40 | 40 | 35 | |||
| 36 | Болт | М10х70.7802 | 3 | 3 | 36 | |||
| 37 | Болт | М12х70.7802 | 3 | 3 | 37 | |||
| 38 | Болт | М12х35.7796 | 1 | 1 | 38 | |||
| 39 | Гайка | М8.5915 | 20 | 20 | 39 | |||
| 40 | Гайка | М10.5915 | 86 | 86 | 40 | |||
| 41 | Гайка | М12.5915 | 18 | 18 | 41 | |||
| 42 | Шайба | 8.65Г.6402 | 74 | 74 | 42 | |||
| 43 | Шайба | 10.65Г.6402 | 46 | 46 | 43 | |||
| 44 | Шайба | 12.65Г.6402 | 44 | |||||
| 45 | Шайба | 8.11371 | 30 | 30 | 45 | |||
| 46 | Шайба | 12.11371 | 3 | 3 | 46 | |||
| 47 | Шайба | 36х1,0.11371 | 10 | 10 | 47 | |||
| 48 | Кольцо | В15.13940 | 5 | 5 | 48 | |||
| 49 | Кольцо | А20.13942 | 2 | 2 | 49 | |||
| 50 | кольцо | 135.13941 | 5 | 5 | 50 | |||
| 51 | Кольцо | А47.13943 | 2 | 2 | 51 |
