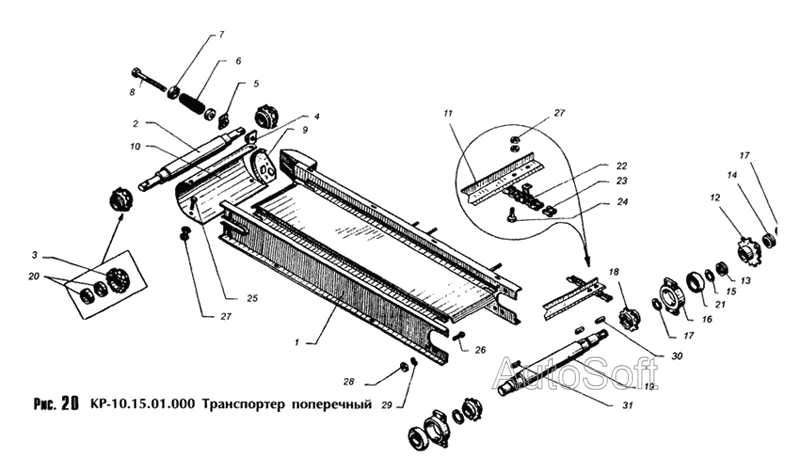

Транспортер поперечный
100%
Название детали
Рама транспортера
Заводской номер
КР 10.15.01.010
Количество на модель
1
№
1
Название детали
Ось
Заводской номер
КР 10.15.01.601
Количество на модель
1
№
2
Название детали
Звездочка
Заводской номер
КР 10.15.01.130
Количество на модель
2
№
3
Название детали
Гайка
Заводской номер
КР 10.15.01.050
Количество на модель
2
№
4
Название детали
Платик
Заводской номер
КР 10.15.01.452
Количество на модель
2
№
5
Название детали
Пружина
Заводской номер
ПРТ 7А.07.00.603
Количество на модель
2
№
6
Название детали
Тарелка
Заводской номер
ПР 02.437
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
КР 10.15.01.110
Количество на модель
2
№
8
Название детали
Боковина
Заводской номер
КР 10.15.01.140
Количество на модель
2
№
9
Название детали
Кожух
Заводской номер
КР 10.15.01.446
Количество на модель
1
№
10
Название детали
Скребок
Заводской номер
КР 10.15.01.458
Количество на модель
26
№
11
Название детали
Звездочка
Заводской номер
КР 10.15.01.080
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
КР 10.04.01.801
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
ПРТ 10.02.407
Количество на модель
6
№
14
Название детали
Кольцо
Заводской номер
ПР 11.00.401-02
Количество на модель
1
№
15
Название детали
Корпус подшипника
Заводской номер
ПР 05.607
Количество на модель
2
№
16
Название детали
Кольцо
Заводской номер
ПР 11.00.401-07
Количество на модель
2
№
17
Название детали
Звездочка
Заводской номер
КР 10.15.01.120
Количество на модель
2
№
18
Название детали
Вал
Заводской номер
КР 10.15.01.602
Количество на модель
1
№
19
Название детали
Подшипник
Заводской номер
180207,8882
Количество на модель
4
№
20
Название детали
Подшипник
Заводской номер
1580209 К1 СП.37.006.084
Количество на модель
2
№
21
Название детали
Цепь n=103 зв.
Заводской номер
ТРД 38 4000.4267
Количество на модель
2
№
22
Название детали
Звено
Заводской номер
С ТРД 38-4000.4267
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
104
№
24
Название детали
Болт специальный
Заводской номер
М8х20.7802
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
М10x40.7802
Количество на модель
8
№
26
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
112
№
27
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
8
№
28
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
8
№
29
Название детали
Шпонка
Заводской номер
2-12x8x40 23360
Количество на модель
1
№
30
Название детали
Шпонка
Заводской номер
2-14x9x40.23360
Количество на модель
2
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама транспортера | КР 10.15.01.010 | 1 | 1 | 1 | |||
| 2 | Ось | КР 10.15.01.601 | 1 | 1 | 2 | |||
| 3 | Звездочка | КР 10.15.01.130 | 2 | 2 | 3 | |||
| 4 | Гайка | КР 10.15.01.050 | 2 | 2 | 4 | |||
| 5 | Платик | КР 10.15.01.452 | 2 | 2 | 5 | |||
| 6 | Пружина | ПРТ 7А.07.00.603 | 2 | 2 | 6 | |||
| 7 | Тарелка | ПР 02.437 | 4 | 4 | 7 | |||
| 8 | Болт | КР 10.15.01.110 | 2 | 2 | 8 | |||
| 9 | Боковина | КР 10.15.01.140 | 2 | 2 | 9 | |||
| 10 | Кожух | КР 10.15.01.446 | 1 | 1 | 10 | |||
| 11 | Скребок | КР 10.15.01.458 | 26 | 26 | 11 | |||
| 12 | Звездочка | КР 10.15.01.080 | 1 | 1 | 12 | |||
| 13 | Втулка | КР 10.04.01.801 | 1 | 1 | 13 | |||
| 14 | Шайба | ПРТ 10.02.407 | 6 | 6 | 14 | |||
| 15 | Кольцо | ПР 11.00.401-02 | 1 | 1 | 15 | |||
| 16 | Корпус подшипника | ПР 05.607 | 2 | 2 | 16 | |||
| 17 | Кольцо | ПР 11.00.401-07 | 2 | 2 | 17 | |||
| 18 | Звездочка | КР 10.15.01.120 | 2 | 2 | 18 | |||
| 19 | Вал | КР 10.15.01.602 | 1 | 1 | 19 | |||
| 20 | Подшипник | 180207,8882 | 4 | 4 | 20 | |||
| 21 | Подшипник | 1580209 К1 СП.37.006.084 | 2 | 2 | 21 | |||
| 22 | Цепь n=103 зв. | ТРД 38 4000.4267 | 2 | 2 | 22 | |||
| 23 | Звено | С ТРД 38-4000.4267 | 2 | 2 | 23 | |||
| 24 | Болт | М8х16.7796 | 104 | 104 | 24 | |||
| 25 | Болт специальный | М8х20.7802 | 4 | 4 | 25 | |||
| 26 | Болт | М10x40.7802 | 8 | 8 | 26 | |||
| 27 | Гайка | М8.5915 | 112 | 112 | 27 | |||
| 28 | Гайка | М10.5915 | 8 | 8 | 28 | |||
| 29 | Шайба | 10.65Г.6402 | 8 | 8 | 29 | |||
| 30 | Шпонка | 2-12x8x40 23360 | 1 | 1 | 30 | |||
| 31 | Шпонка | 2-14x9x40.23360 | 2 | 2 | 31 |
