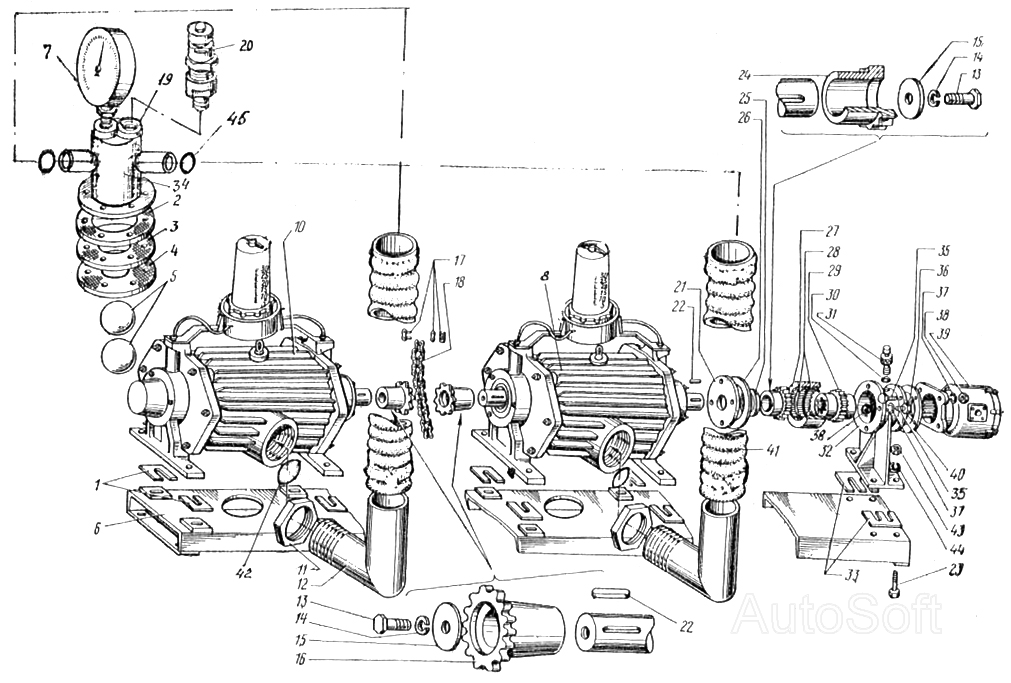

Установка вакуумная
100%
Название детали
Прокладка
Заводской номер
МЖТ-16.24.00.502
Количество на модель
24
№
1
Название детали
Прокладка
Заводской номер
МЖТ-10.00.00.004
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
МЖТ-10.00.00.413
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
РЖТ 08.002
Количество на модель
1
№
4
Название детали
Шар
Заводской номер
РЖТ 08.050
Количество на модель
2
№
5
Название детали
Рама
Заводской номер
МЖТ-16.46.01.000
Количество на модель
1
№
6
Название детали
Мановакуумметр
Заводской номер
МВП-3.У ГОСТ 2405-88
Количество на модель
1
№
7
Название детали
Насос вакуумный
Заводской номер
УВА12.000-01
Количество на модель
1
№
8
Название детали
Насос вакуумный
Заводской номер
УВА12.000
Количество на модель
1
№
10
Название детали
Контргайка
Заводской номер
МЖТ-16.00.00.605
Количество на модель
2
№
11
Название детали
Колено
Заводской номер
МЖТ-10.108.00.000
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
М8х30 ГОСТ 7796-70
Количество на модель
3
№
13
Название детали
Шайба
Заводской номер
8 ГОСТ 6402-70
Количество на модель
3
№
14
Название детали
Шайба
Заводской номер
УВА 01.401
Количество на модель
3
№
15
Название детали
Полумуфта
Заводской номер
МЖТ-16.24.00.301
Количество на модель
2
№
16
Название детали
Звено соединительное
Заводской номер
С-ПР-19,05-3180 ГОСТ 13568-97
Количество на модель
1
№
17
Название детали
Цепь
Заводской номер
ПР-19,05-3180 ГОСТ 13568-97
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
РЖТ-16.00.00.001
Количество на модель
1
№
19
Название детали
Клапан предохранительный вакуумный
Заводской номер
РЖТ 84.00.000
Количество на модель
1
№
20
Название детали
Крышка
Заводской номер
МЖТ-16.24.00.308
Количество на модель
1
№
21
Название детали
Шпонка
Заводской номер
8х7х32 ГОСТ 23380-78
Количество на модель
3
№
22
Название детали
Болт
Заводской номер
12х45 ГОСТ 7796-70
Количество на модель
12
№
23
Название детали
Полумуфта
Заводской номер
МЖТ-16.24.00.603
Количество на модель
1
№
24
Название детали
Манжета
Заводской номер
1.2-45х65-3 ГОСТ 8752-79
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
МЖТ-16.24.00.003
Количество на модель
1
№
26
Название детали
Муфта
Заводской номер
МЖТ-16.24.00.602
Количество на модель
1
№
27
Название детали
Кольцо
Заводской номер
А-54.65Г ГОСТ 13940-86
Количество на модель
2
№
28
Название детали
Полумуфта
Заводской номер
МЖТ-16.24.00.601
Количество на модель
1
№
29
Название детали
Кольцо
Заводской номер
013-016-19 ГОСТ 18829-73
Количество на модель
1
№
30
Название детали
Сапун
Заводской номер
РУ 03.01.000
Количество на модель
1
№
31
Название детали
Опора
Заводской номер
МЖТ-16.24.04.000
Количество на модель
1
№
32
Название детали
Прокладка
Заводской номер
МЖТ-16.24.00.501
Количество на модель
6
№
33
Название детали
Влагоотделитель
Заводской номер
МЖТ-Ф-11.50.00.000
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
М10х35 ГОСТ 7796-70
Количество на модель
8
№
35
Название детали
Кольцо
Заводской номер
А-25.65Г ГОСТ 13940-86
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
10 ГОСТ 6402-70
Количество на модель
8
№
37
Название детали
Гайка
Заводской номер
М10 ГОСТ 5915-70
Количество на модель
8
№
38
Название детали
Гидромотор шестеренчатый
Заводской номер
ГМШ-32-3-Л
Количество на модель
1
№
39
Название детали
Прокладка
Заводской номер
МЖТ-16.24.00.002
Количество на модель
1
№
40
Название детали
Трубопровод
Заводской номер
МЖТ-10.00.00.015
Количество на модель
2
№
41
Название детали
Кольцо
Заводской номер
048-054-36 ГОСТ 18829-73
Количество на модель
2
№
42
Название детали
Гайка
Заводской номер
М12 ГОСТ 5915-70
Количество на модель
13
№
43
Название детали
Шайба
Заводской номер
12 ГОСТ 6402-70
Количество на модель
13
№
44
Название детали
Кольцо
Заводской номер
053-063-58 ГОСТ 18829-73
Количество на модель
8
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | МЖТ-16.24.00.502 | 24 | 24 | 1 | |||
| 2 | Прокладка | МЖТ-10.00.00.004 | 1 | 1 | 2 | |||
| 3 | Прокладка | МЖТ-10.00.00.413 | 1 | 1 | 3 | |||
| 4 | Прокладка | РЖТ 08.002 | 1 | 1 | 4 | |||
| 5 | Шар | РЖТ 08.050 | 2 | 2 | 5 | |||
| 6 | Рама | МЖТ-16.46.01.000 | 1 | 1 | 6 | |||
| 7 | Мановакуумметр | МВП-3.У ГОСТ 2405-88 | 1 | 1 | 7 | |||
| 8 | Насос вакуумный | УВА12.000-01 | 1 | 1 | 8 | |||
| 10 | Насос вакуумный | УВА12.000 | 1 | 1 | 10 | |||
| 11 | Контргайка | МЖТ-16.00.00.605 | 2 | 2 | 11 | |||
| 12 | Колено | МЖТ-10.108.00.000 | 2 | 2 | 12 | |||
| 13 | Болт | М8х30 ГОСТ 7796-70 | 3 | 3 | 13 | |||
| 14 | Шайба | 8 ГОСТ 6402-70 | 3 | 3 | 14 | |||
| 15 | Шайба | УВА 01.401 | 3 | 3 | 15 | |||
| 16 | Полумуфта | МЖТ-16.24.00.301 | 2 | 2 | 16 | |||
| 17 | Звено соединительное | С-ПР-19,05-3180 ГОСТ 13568-97 | 1 | 1 | 17 | |||
| 18 | Цепь | ПР-19,05-3180 ГОСТ 13568-97 | 1 | 1 | 18 | |||
| 19 | Прокладка | РЖТ-16.00.00.001 | 1 | 1 | 19 | |||
| 20 | Клапан предохранительный вакуумный | РЖТ 84.00.000 | 1 | 1 | 20 | |||
| 21 | Крышка | МЖТ-16.24.00.308 | 1 | 1 | 21 | |||
| 22 | Шпонка | 8х7х32 ГОСТ 23380-78 | 3 | 3 | 22 | |||
| 23 | Болт | 12х45 ГОСТ 7796-70 | 12 | 12 | 23 | |||
| 24 | Полумуфта | МЖТ-16.24.00.603 | 1 | 1 | 24 | |||
| 25 | Манжета | 1.2-45х65-3 ГОСТ 8752-79 | 1 | 1 | 25 | |||
| 26 | Прокладка | МЖТ-16.24.00.003 | 1 | 1 | 26 | |||
| 27 | Муфта | МЖТ-16.24.00.602 | 1 | 1 | 27 | |||
| 28 | Кольцо | А-54.65Г ГОСТ 13940-86 | 2 | 2 | 28 | |||
| 29 | Полумуфта | МЖТ-16.24.00.601 | 1 | 1 | 29 | |||
| 30 | Кольцо | 013-016-19 ГОСТ 18829-73 | 1 | 1 | 30 | |||
| 31 | Сапун | РУ 03.01.000 | 1 | 1 | 31 | |||
| 32 | Опора | МЖТ-16.24.04.000 | 1 | 1 | 32 | |||
| 33 | Прокладка | МЖТ-16.24.00.501 | 6 | 6 | 33 | |||
| 34 | Влагоотделитель | МЖТ-Ф-11.50.00.000 | 1 | 1 | 34 | |||
| 35 | Болт | М10х35 ГОСТ 7796-70 | 8 | 8 | 35 | |||
| 36 | Кольцо | А-25.65Г ГОСТ 13940-86 | 1 | 1 | 36 | |||
| 37 | Шайба | 10 ГОСТ 6402-70 | 8 | 8 | 37 | |||
| 38 | Гайка | М10 ГОСТ 5915-70 | 8 | 8 | 38 | |||
| 39 | Гидромотор шестеренчатый | ГМШ-32-3-Л | 1 | 1 | 39 | |||
| 40 | Прокладка | МЖТ-16.24.00.002 | 1 | 1 | 40 | |||
| 41 | Трубопровод | МЖТ-10.00.00.015 | 2 | 2 | 41 | |||
| 42 | Кольцо | 048-054-36 ГОСТ 18829-73 | 2 | 2 | 42 | |||
| 43 | Гайка | М12 ГОСТ 5915-70 | 13 | 13 | 43 | |||
| 44 | Шайба | 12 ГОСТ 6402-70 | 13 | 13 | 44 | |||
| 45 | Кольцо | 053-063-58 ГОСТ 18829-73 | 8 | 8 | 45 |
