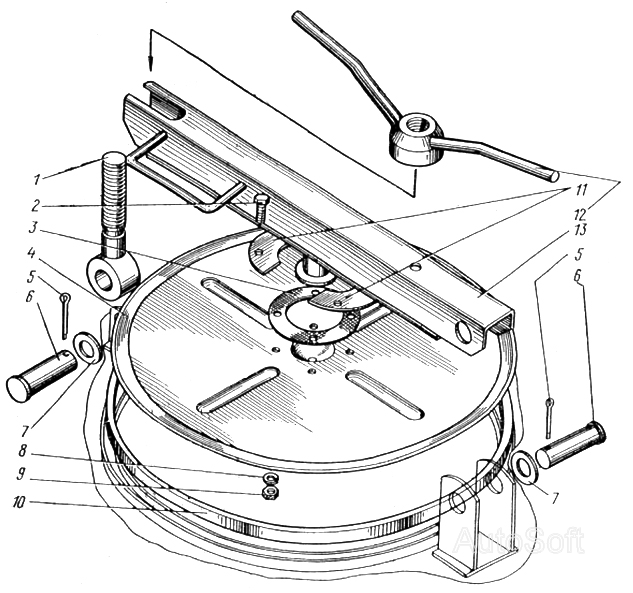

Крышка люка
100%
Название детали
Болт откидной
Заводской номер
РЖТ 65.000
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М8х25 ГОСТ 7796-70
Количество на модель
4
№
2
Название детали
Прокладка
Заводской номер
РЖТ 09.001
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
РЖТ 09.402
Количество на модель
1
№
4
Название детали
Шплинт
Заводской номер
5х50 ГОСТ 397-79
Количество на модель
2
№
5
Название детали
Ось
Заводской номер
МЖТ-10.00.00.616-18
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
А24 ГОСТ 11371-78
Количество на модель
4
№
7
Название детали
Шайба
Заводской номер
8 ГОСТ 6402-70
Количество на модель
4
№
8
Название детали
Гайка
Заводской номер
М8 ГОСТ 5915-70
Количество на модель
4
№
9
Название детали
Уплотнение
Заводской номер
РЖТ 00.006
Количество на модель
1
№
10
Название детали
Шайба прижимная
Заводской номер
РЖТ 09.401
Количество на модель
2
№
11
Название детали
Гайка
Заводской номер
РЖТ 31.00.000
Количество на модель
1
№
12
Название детали
Рычаг
Заводской номер
РЖН 19.01.000-01
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт откидной | РЖТ 65.000 | 1 | 1 | 1 | |||
| 2 | Болт | М8х25 ГОСТ 7796-70 | 4 | 4 | 2 | |||
| 3 | Прокладка | РЖТ 09.001 | 1 | 1 | 3 | |||
| 4 | Крышка | РЖТ 09.402 | 1 | 1 | 4 | |||
| 5 | Шплинт | 5х50 ГОСТ 397-79 | 2 | 2 | 5 | |||
| 6 | Ось | МЖТ-10.00.00.616-18 | 2 | 2 | 6 | |||
| 7 | Шайба | А24 ГОСТ 11371-78 | 4 | 4 | 7 | |||
| 8 | Шайба | 8 ГОСТ 6402-70 | 4 | 4 | 8 | |||
| 9 | Гайка | М8 ГОСТ 5915-70 | 4 | 4 | 9 | |||
| 10 | Уплотнение | РЖТ 00.006 | 1 | 1 | 10 | |||
| 11 | Шайба прижимная | РЖТ 09.401 | 2 | 2 | 11 | |||
| 12 | Гайка | РЖТ 31.00.000 | 1 | 1 | 12 | |||
| 13 | Рычаг | РЖН 19.01.000-01 | 1 | 1 | 13 |
