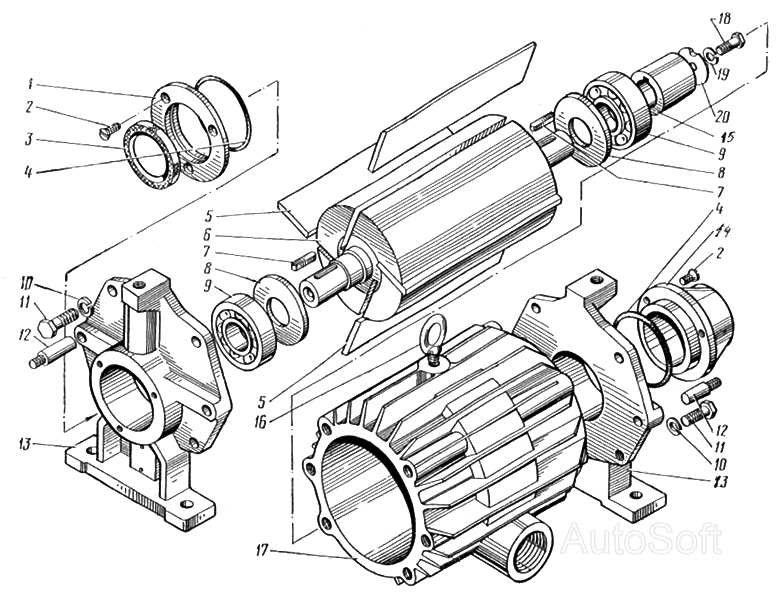

Насос вакуумный
100%
Название детали
Крышка
Заводской номер
УВА 04.002
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
М6х12 ГОСТ 17475-80
Количество на модель
6
№
2
Название детали
Манжета
Заводской номер
1.1-45х65-3 ГОСТ 8752-79
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
УВА 01.005
Количество на модель
2
№
4
Название детали
Лопатка
Заводской номер
УВБ 01.001А
Количество на модель
4
№
5
Название детали
Ротор
Заводской номер
УВБ 01.010
Количество на модель
1
№
6
Название детали
Шпонка
Заводской номер
8х7х32 ГОСТ 23380-78
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
УВА 01.106Б
Количество на модель
2
№
8
Название детали
Подшипник
Заводской номер
306 ГОСТ 8338-75
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
10 ГОСТ 6402-70
Количество на модель
8
№
10
Название детали
Болт
Заводской номер
М10х30 ГОСТ 7796-70
Количество на модель
8
№
11
Название детали
Штифт
Заводской номер
УВА 01.611
Количество на модель
4
№
12
Название детали
Крышка
Заводской номер
УВБ 02.102
Количество на модель
2
№
13
Название детали
Колпачок
Заводской номер
УВА 04.001
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
МЖТ-Ф-11.00.00.309
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
МЖТ-Ф-11.00.00.401
Количество на модель
1
№
16
Название детали
Петля
Заводской номер
МЖТ-Ф-11.25.00.000
Количество на модель
1
№
16
Название детали
Корпус
Заводской номер
УВА 12.101
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М8х30 ГОСТ 7796-70
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
8 ГОСТ 6402-70
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
УВА 01.401
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | УВА 04.002 | 1 | 1 | 1 | |||
| 2 | Винт | М6х12 ГОСТ 17475-80 | 6 | 6 | 2 | |||
| 3 | Манжета | 1.1-45х65-3 ГОСТ 8752-79 | 1 | 1 | 3 | |||
| 4 | Прокладка | УВА 01.005 | 2 | 2 | 4 | |||
| 5 | Лопатка | УВБ 01.001А | 4 | 4 | 5 | |||
| 6 | Ротор | УВБ 01.010 | 1 | 1 | 6 | |||
| 7 | Шпонка | 8х7х32 ГОСТ 23380-78 | 2 | 2 | 7 | |||
| 8 | Шайба | УВА 01.106Б | 2 | 2 | 8 | |||
| 9 | Подшипник | 306 ГОСТ 8338-75 | 2 | 2 | 9 | |||
| 10 | Шайба | 10 ГОСТ 6402-70 | 8 | 8 | 10 | |||
| 11 | Болт | М10х30 ГОСТ 7796-70 | 8 | 8 | 11 | |||
| 12 | Штифт | УВА 01.611 | 4 | 4 | 12 | |||
| 13 | Крышка | УВБ 02.102 | 2 | 2 | 13 | |||
| 14 | Колпачок | УВА 04.001 | 1 | 1 | 14 | |||
| 15 | Втулка | МЖТ-Ф-11.00.00.309 | 1 | 1 | 15 | |||
| 16 | Кронштейн | МЖТ-Ф-11.00.00.401 | 1 | 1 | 16 | |||
| 16 | Петля | МЖТ-Ф-11.25.00.000 | 1 | 1 | 16 | |||
| 17 | Корпус | УВА 12.101 | 1 | 1 | 17 | |||
| 18 | Болт | М8х30 ГОСТ 7796-70 | 1 | 1 | 18 | |||
| 19 | Шайба | 8 ГОСТ 6402-70 | 1 | 1 | 19 | |||
| 20 | Шайба | УВА 01.401 | 1 | 1 | 20 |
