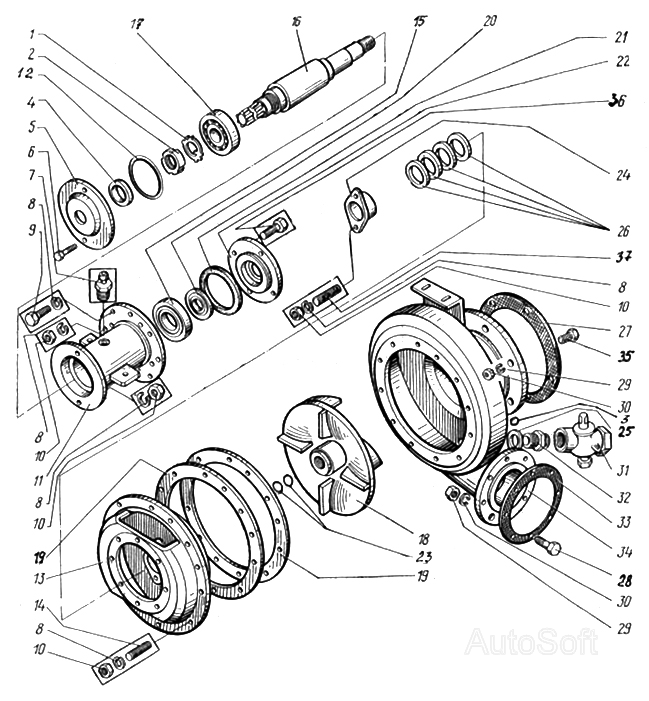

Насос МЖТ16.40.00.000-01
100%
Название детали
Шайба
Заводской номер
56х1,5 ГОСТ 11872-89
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
ВМ56х2 ГОСТ 11871-89
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
038-046-46 ГОСТ 18829-73
Количество на модель
2
№
3
Название детали
Манжета
Заводской номер
1.2-50х70-1 ГОСТ 8752-79
Количество на модель
1
№
4
Название детали
Крышка подшипника
Заводской номер
Н 026.179А-03
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
М10х35 ГОСТ 7796-70
Количество на модель
2
№
6
Название детали
Масленка
Заводской номер
1.2.Ц6 ГОСТ 19853-74
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
10 ГОСТ 6402-70
Количество на модель
28
№
8
Название детали
Болт
Заводской номер
М10х30 ГОСТ 7796-70
Количество на модель
8
№
9
Название детали
Гайка
Заводской номер
М10 ГОСТ 5915-70
Количество на модель
20
№
10
Название детали
Корпус подшипника
Заводской номер
МЖТ-16.40.00.101
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
МЖТ-16.40.00.003
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
МЖТ-16.40.00.102А
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
МЖТ-16.40.05.000
Количество на модель
1
№
13
Название детали
Шпилька
Заводской номер
М10х30 ГОСТ 22032-76
Количество на модель
12
№
14
Название детали
Подшипник
Заводской номер
213 ГОСТ 8338-75
Количество на модель
1
№
15
Название детали
Вал
Заводской номер
МЖТ-16.40.00.607
Количество на модель
1
№
16
Название детали
Подшипник
Заводской номер
312 ГОСТ 8338-75
Количество на модель
1
№
17
Название детали
Колесо насоса
Заводской номер
МЖТ-16.41.02.000
Количество на модель
3
№
18
Название детали
Прокладка
Заводской номер
МЖТ-16.40.00.001-02
Количество на модель
3
№
19
Название детали
Манжета
Заводской номер
1.2-60х85-1 ГОСТ 8752-79
Количество на модель
1
№
20
Название детали
Прокладка
Заводской номер
ПРТ-10.02.003
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
МЖТ-16.40.00.401
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
МЖТ-16.40.00.405
Количество на модель
1
№
23
Название детали
Крышка
Заводской номер
МЖТ-16.40.00.103
Количество на модель
1
№
24
Название детали
Контргайка
Заводской номер
МЖТ-16.40.00.605
Количество на модель
2
№
25
Название детали
Набивка
Заводской номер
АПП8х8 ГОСТ 5152-84
Количество на модель
5
№
26
Название детали
Прокладка
Заводской номер
МЖТ-10.00.00.001-01
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
М16х40 ГОСТ 7798-70
Количество на модель
8
№
28
Название детали
Шайба
Заводской номер
16 ГОСТ 6402-70
Количество на модель
24
№
29
Название детали
Гайка
Заводской номер
М16 ГОСТ 5915-70
Количество на модель
24
№
30
Название детали
Кран
Заводской номер
ДУ40.03.33015-040 ТУ26-07-1396-87
Количество на модель
1
№
31
Название детали
Переходник
Заводской номер
МЖТ-16.40.00.801
Количество на модель
1
№
32
Название детали
Прокладка
Заводской номер
МЖТ-10.00.00.001
Количество на модель
1
№
33
Название детали
Корпус насоса
Заводской номер
МЖТ-16.40.01.000-01
Количество на модель
1
№
34
Название детали
Корпус насоса
Заводской номер
МЖТ-16.40.00.111
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
М16х60 ГОСТ 7798-70
Количество на модель
8
№
35
Название детали
Болт
Заводской номер
М40х45 ГОСТ 7798-70
Количество на модель
2
№
36
Название детали
Шпилька
Заводской номер
М10х40 ГОСТ 22032-76
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 56х1,5 ГОСТ 11872-89 | 1 | 1 | 1 | |||
| 2 | Гайка | ВМ56х2 ГОСТ 11871-89 | 1 | 1 | 2 | |||
| 3 | Кольцо | 038-046-46 ГОСТ 18829-73 | 2 | 2 | 3 | |||
| 4 | Манжета | 1.2-50х70-1 ГОСТ 8752-79 | 1 | 1 | 4 | |||
| 5 | Крышка подшипника | Н 026.179А-03 | 1 | 1 | 5 | |||
| 6 | Болт | М10х35 ГОСТ 7796-70 | 2 | 2 | 6 | |||
| 7 | Масленка | 1.2.Ц6 ГОСТ 19853-74 | 1 | 1 | 7 | |||
| 8 | Шайба | 10 ГОСТ 6402-70 | 28 | 28 | 8 | |||
| 9 | Болт | М10х30 ГОСТ 7796-70 | 8 | 8 | 9 | |||
| 10 | Гайка | М10 ГОСТ 5915-70 | 20 | 20 | 10 | |||
| 11 | Корпус подшипника | МЖТ-16.40.00.101 | 1 | 1 | 11 | |||
| 12 | Прокладка | МЖТ-16.40.00.003 | 1 | 1 | 12 | |||
| 13 | Крышка | МЖТ-16.40.00.102А | 1 | 1 | 13 | |||
| 13 | Крышка | МЖТ-16.40.05.000 | 1 | 1 | 13 | |||
| 14 | Шпилька | М10х30 ГОСТ 22032-76 | 12 | 12 | 14 | |||
| 15 | Подшипник | 213 ГОСТ 8338-75 | 1 | 1 | 15 | |||
| 16 | Вал | МЖТ-16.40.00.607 | 1 | 1 | 16 | |||
| 17 | Подшипник | 312 ГОСТ 8338-75 | 1 | 1 | 17 | |||
| 18 | Колесо насоса | МЖТ-16.41.02.000 | 3 | 3 | 18 | |||
| 19 | Прокладка | МЖТ-16.40.00.001-02 | 3 | 3 | 19 | |||
| 20 | Манжета | 1.2-60х85-1 ГОСТ 8752-79 | 1 | 1 | 20 | |||
| 21 | Прокладка | ПРТ-10.02.003 | 1 | 1 | 21 | |||
| 22 | Крышка | МЖТ-16.40.00.401 | 1 | 1 | 22 | |||
| 23 | Прокладка | МЖТ-16.40.00.405 | 1 | 1 | 23 | |||
| 24 | Крышка | МЖТ-16.40.00.103 | 1 | 1 | 24 | |||
| 25 | Контргайка | МЖТ-16.40.00.605 | 2 | 2 | 25 | |||
| 26 | Набивка | АПП8х8 ГОСТ 5152-84 | 5 | 5 | 26 | |||
| 27 | Прокладка | МЖТ-10.00.00.001-01 | 1 | 1 | 27 | |||
| 28 | Болт | М16х40 ГОСТ 7798-70 | 8 | 8 | 28 | |||
| 29 | Шайба | 16 ГОСТ 6402-70 | 24 | 24 | 29 | |||
| 30 | Гайка | М16 ГОСТ 5915-70 | 24 | 24 | 30 | |||
| 31 | Кран | ДУ40.03.33015-040 ТУ26-07-1396-87 | 1 | 1 | 31 | |||
| 32 | Переходник | МЖТ-16.40.00.801 | 1 | 1 | 32 | |||
| 33 | Прокладка | МЖТ-10.00.00.001 | 1 | 1 | 33 | |||
| 34 | Корпус насоса | МЖТ-16.40.01.000-01 | 1 | 1 | 34 | |||
| 34 | Корпус насоса | МЖТ-16.40.00.111 | 1 | 1 | 34 | |||
| 35 | Болт | М16х60 ГОСТ 7798-70 | 8 | 8 | 35 | |||
| 36 | Болт | М40х45 ГОСТ 7798-70 | 2 | 2 | 36 | |||
| 37 | Шпилька | М10х40 ГОСТ 22032-76 | 2 | 2 | 37 |
