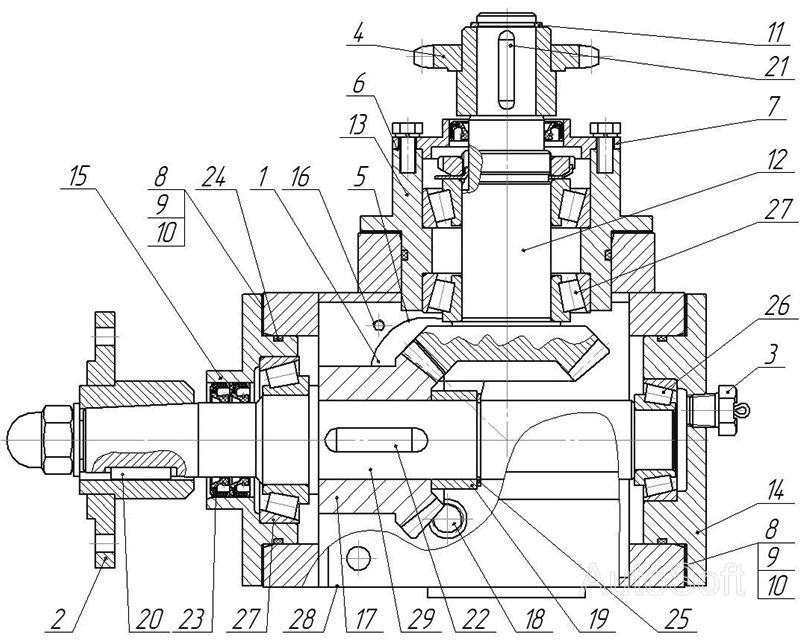

Редуктор привода тарелки
100%
Название детали
Крышка
Заводской номер
МВУ-4Ц.19.01.000
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
МВУ-4Ц.19.02.000
Количество на модель
1
№
2
Название детали
Сапун
Заводской номер
КДН 04.220
Количество на модель
1
№
3
Название детали
Звёздочка
Заводской номер
ОД-1.11.00.000-03
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
МВУ-4Ц.19.00.001
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
МВУ-4Ц.19.00.002
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
МВУ-4Ц.19.00.401
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
МВУ-4Ц.19.00.402
Количество на модель
24
№
8
Название детали
Прокладка S=0,15
Заводской номер
МВУ-4Ц.19.00.402-01
Количество на модель
6
№
9
Название детали
Прокладка S=0,3
Заводской номер
МВУ-4Ц.19.00.402-02
Количество на модель
12
№
10
Название детали
Кольцо
Заводской номер
ПР11.00.401
Количество на модель
1
№
11
Название детали
Вал-шестерня
Заводской номер
МВУ-4Ц.19.00.601
Количество на модель
1
№
12
Название детали
Стакан
Заводской номер
МВУ-4Ц.19.00.602
Количество на модель
1
№
13
Название детали
Стакан
Заводской номер
МВУ-4Ц.19.00.603
Количество на модель
1
№
14
Название детали
Стакан
Заводской номер
МВУ-4Ц.19.00.604
Количество на модель
1
№
15
Название детали
Шпилька
Заводской номер
МВУ-4Ц.19.00.606
Количество на модель
7
№
16
Название детали
Колесо зубчатое
Заводской номер
МВУ-4Ц.19.00.607
Количество на модель
1
№
17
Название детали
Пробка
Заводской номер
КДН 04.616
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
МВУ-4Ц.19.00.801
Количество на модель
1
№
19
Название детали
Шпонка
Заводской номер
3-6х6х28 ГОСТ 23360-78
Количество на модель
1
№
20
Название детали
Шпонка
Заводской номер
3-8х7х32 ГОСТ 23360-78
Количество на модель
1
№
21
Название детали
Шпонка
Заводской номер
3-12х8х40 ГОСТ 23360-78
Количество на модель
1
№
22
Название детали
Манжета
Заводской номер
1-38х58-3 ГОСТ 8752-79
Количество на модель
3
№
23
Название детали
Кольцо
Заводской номер
100-106-36-2-1 ГОСТ 18829-73
Количество на модель
3
№
24
Название детали
Кольцо
Заводской номер
А40 хим.окс.прм. ГОСТ 13942-86
Количество на модель
1
№
25
Название детали
Подшипник
Заводской номер
7506Н ТУ 37.006.162-89
Количество на модель
1
№
26
Название детали
Подшипник
Заводской номер
7509Н ТУ 37.006.162-89
Количество на модель
3
№
27
Название детали
Корпус (правый)
Заводской номер
МВУ-4Ц.19.06.000
Количество на модель
1
№
28
Название детали
Корпус (левый)
Заводской номер
МВУ-4Ц.19.06.000-01
Количество на модель
1
№
28
Название детали
Вал (правый)
Заводской номер
МВУ-4Ц.19.00.616
Количество на модель
1
№
29
Название детали
Вал (левый)
Заводской номер
МВУ-4Ц.19.00.616-01
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | МВУ-4Ц.19.01.000 | 1 | 1 | 1 | |||
| 2 | Фланец | МВУ-4Ц.19.02.000 | 1 | 1 | 2 | |||
| 3 | Сапун | КДН 04.220 | 1 | 1 | 3 | |||
| 4 | Звёздочка | ОД-1.11.00.000-03 | 1 | 1 | 4 | |||
| 5 | Прокладка | МВУ-4Ц.19.00.001 | 1 | 1 | 5 | |||
| 6 | Прокладка | МВУ-4Ц.19.00.002 | 1 | 1 | 6 | |||
| 7 | Крышка | МВУ-4Ц.19.00.401 | 1 | 1 | 7 | |||
| 8 | Прокладка | МВУ-4Ц.19.00.402 | 24 | 24 | 8 | |||
| 9 | Прокладка S=0,15 | МВУ-4Ц.19.00.402-01 | 6 | 6 | 9 | |||
| 10 | Прокладка S=0,3 | МВУ-4Ц.19.00.402-02 | 12 | 12 | 10 | |||
| 11 | Кольцо | ПР11.00.401 | 1 | 1 | 11 | |||
| 12 | Вал-шестерня | МВУ-4Ц.19.00.601 | 1 | 1 | 12 | |||
| 13 | Стакан | МВУ-4Ц.19.00.602 | 1 | 1 | 13 | |||
| 14 | Стакан | МВУ-4Ц.19.00.603 | 1 | 1 | 14 | |||
| 15 | Стакан | МВУ-4Ц.19.00.604 | 1 | 1 | 15 | |||
| 16 | Шпилька | МВУ-4Ц.19.00.606 | 7 | 7 | 16 | |||
| 17 | Колесо зубчатое | МВУ-4Ц.19.00.607 | 1 | 1 | 17 | |||
| 18 | Пробка | КДН 04.616 | 1 | 1 | 18 | |||
| 19 | Втулка | МВУ-4Ц.19.00.801 | 1 | 1 | 19 | |||
| 20 | Шпонка | 3-6х6х28 ГОСТ 23360-78 | 1 | 1 | 20 | |||
| 21 | Шпонка | 3-8х7х32 ГОСТ 23360-78 | 1 | 1 | 21 | |||
| 22 | Шпонка | 3-12х8х40 ГОСТ 23360-78 | 1 | 1 | 22 | |||
| 23 | Манжета | 1-38х58-3 ГОСТ 8752-79 | 3 | 3 | 23 | |||
| 24 | Кольцо | 100-106-36-2-1 ГОСТ 18829-73 | 3 | 3 | 24 | |||
| 25 | Кольцо | А40 хим.окс.прм. ГОСТ 13942-86 | 1 | 1 | 25 | |||
| 26 | Подшипник | 7506Н ТУ 37.006.162-89 | 1 | 1 | 26 | |||
| 27 | Подшипник | 7509Н ТУ 37.006.162-89 | 3 | 3 | 27 | |||
| 28 | Корпус (правый) | МВУ-4Ц.19.06.000 | 1 | 1 | 28 | |||
| 28 | Корпус (левый) | МВУ-4Ц.19.06.000-01 | 1 | 1 | 28 | |||
| 29 | Вал (правый) | МВУ-4Ц.19.00.616 | 1 | 1 | 29 | |||
| 29 | Вал (левый) | МВУ-4Ц.19.00.616-01 | 1 | 1 | 29 |
