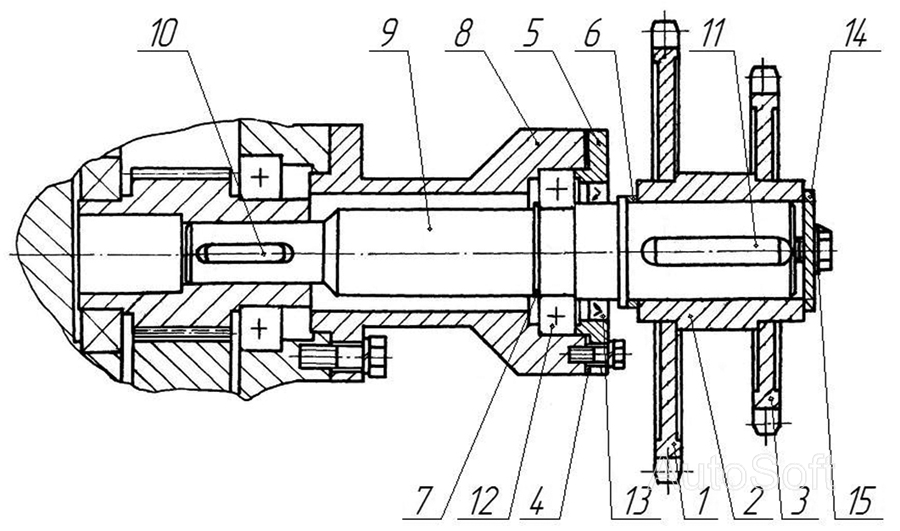

Вал в сборе
100%
Название детали
Диск зубчатый z=22, t=25,4
Заводской номер
ПРТ-10.02.434А-05
Количество на модель
1
№
1
Название детали
Ступица
Заводской номер
МВУ-4Ц.01.02.814
Количество на модель
1
№
2
Название детали
Диск зубчатый z=28, t=25,4
Заводской номер
ПРТ-10.02.434А-06
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
МВУ-4Ц.01.02.001
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
МВУ-4Ц.01.02.404
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
ПР-1,4.01.03.401
Количество на модель
6
№
6
Название детали
Кольцо
Заводской номер
ПР-11.00.401-02
Количество на модель
1
№
7
Название детали
Стакан
Заводской номер
МВУ-4Ц.01.02.601
Количество на модель
1
№
8
Название детали
Вал
Заводской номер
МВУ-4Ц.01.02.602
Количество на модель
1
№
9
Название детали
Шпонка
Заводской номер
3-10х8х40 ГОСТ 23360-78
Количество на модель
3
№
10
Название детали
Шпонка
Заводской номер
3-14х9х56 ГОСТ 23360-78
Количество на модель
2
№
11
Название детали
Подшипник
Заводской номер
80209 ГОСТ7242-81
Количество на модель
1
№
12
Название детали
Манжета
Заводской номер
1.1-50х70-3 ГОСТ 8752-79
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
КП 310.02.01.406
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
КП 310.02.01.407
Количество на модель
2
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Диск зубчатый z=22, t=25,4 | ПРТ-10.02.434А-05 | 1 | 1 | 1 | |||
| 2 | Ступица | МВУ-4Ц.01.02.814 | 1 | 1 | 2 | |||
| 3 | Диск зубчатый z=28, t=25,4 | ПРТ-10.02.434А-06 | 1 | 1 | 3 | |||
| 4 | Прокладка | МВУ-4Ц.01.02.001 | 1 | 1 | 4 | |||
| 5 | Крышка | МВУ-4Ц.01.02.404 | 1 | 1 | 5 | |||
| 6 | Шайба | ПР-1,4.01.03.401 | 6 | 6 | 6 | |||
| 7 | Кольцо | ПР-11.00.401-02 | 1 | 1 | 7 | |||
| 8 | Стакан | МВУ-4Ц.01.02.601 | 1 | 1 | 8 | |||
| 9 | Вал | МВУ-4Ц.01.02.602 | 1 | 1 | 9 | |||
| 10 | Шпонка | 3-10х8х40 ГОСТ 23360-78 | 3 | 3 | 10 | |||
| 11 | Шпонка | 3-14х9х56 ГОСТ 23360-78 | 2 | 2 | 11 | |||
| 12 | Подшипник | 80209 ГОСТ7242-81 | 1 | 1 | 12 | |||
| 13 | Манжета | 1.1-50х70-3 ГОСТ 8752-79 | 1 | 1 | 13 | |||
| 14 | Шайба | КП 310.02.01.406 | 1 | 1 | 14 | |||
| 15 | Шайба | КП 310.02.01.407 | 2 | 2 | 15 |
