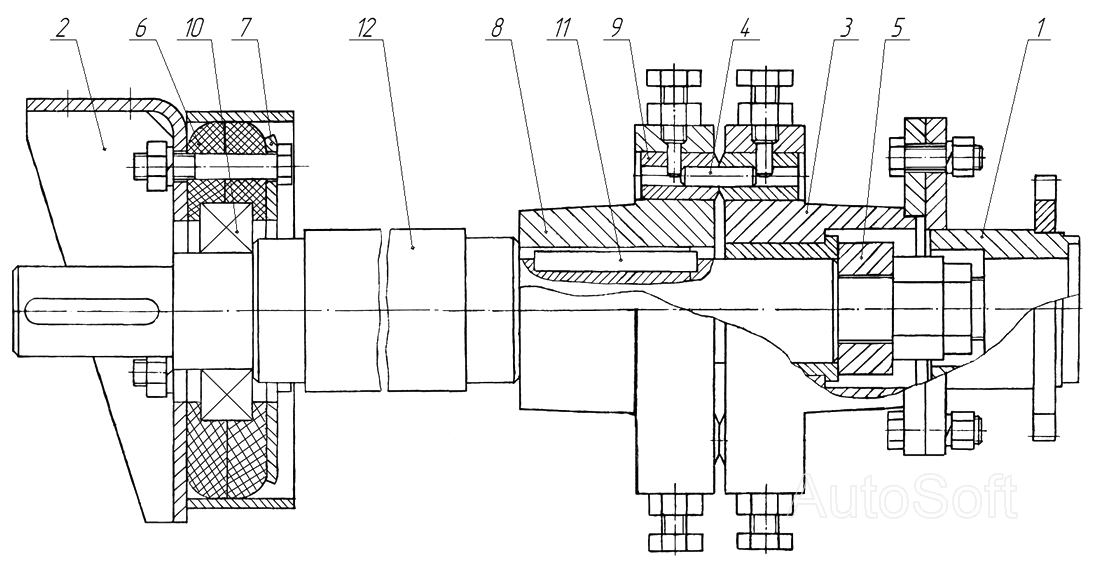

Вал задний с муфтой
100%
Название детали
Полумуфта
Заводской номер
ПРТ-7А.06.02.010
Количество на модель
1
№
1
Название детали
Опора
Заводской номер
ПРТ-7А.06.02.030
Количество на модель
1
№
2
Название детали
Полумуфта
Заводской номер
ПРТ-7А.06.02.040
Количество на модель
1
№
3
Название детали
Штифт
Заводской номер
ПРТ-7А.06.02.603
Количество на модель
2
№
4
Название детали
Втулка
Заводской номер
ПРТ-7А.06.02.803
Количество на модель
1
№
5
Название детали
Обойма
Заводской номер
МТТ-Ф-19.02.00.001
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
МТТ-Ф-19.02.00.407
Количество на модель
1
№
7
Название детали
Полумуфта
Заводской номер
МРТ-10.02.312-01
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
ПРТ-10.02.643
Количество на модель
4
№
9
Название детали
Подшипник
Заводской номер
80209 ГОСТ 7242-81
Количество на модель
1
№
10
Название детали
Шпонка
Заводской номер
2-12х8х50 ГОСТ 23360-78
Количество на модель
1
№
11
Название детали
Вал
Заводской номер
ПРТ-7А.06.02.020-01
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Полумуфта | ПРТ-7А.06.02.010 | 1 | 1 | 1 | |||
| 2 | Опора | ПРТ-7А.06.02.030 | 1 | 1 | 2 | |||
| 3 | Полумуфта | ПРТ-7А.06.02.040 | 1 | 1 | 3 | |||
| 4 | Штифт | ПРТ-7А.06.02.603 | 2 | 2 | 4 | |||
| 5 | Втулка | ПРТ-7А.06.02.803 | 1 | 1 | 5 | |||
| 6 | Обойма | МТТ-Ф-19.02.00.001 | 2 | 2 | 6 | |||
| 7 | Шайба | МТТ-Ф-19.02.00.407 | 1 | 1 | 7 | |||
| 8 | Полумуфта | МРТ-10.02.312-01 | 1 | 1 | 8 | |||
| 9 | Втулка | ПРТ-10.02.643 | 4 | 4 | 9 | |||
| 10 | Подшипник | 80209 ГОСТ 7242-81 | 1 | 1 | 10 | |||
| 11 | Шпонка | 2-12х8х50 ГОСТ 23360-78 | 1 | 1 | 11 | |||
| 12 | Вал | ПРТ-7А.06.02.020-01 | 1 | 1 | 12 |
