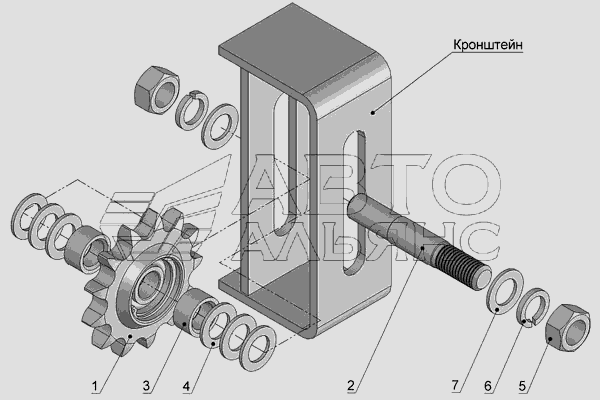

Натяжник в сборе
100%
Название детали
Подшипник
Заводской номер
180203
Количество на модель
1
№
Название детали
Кольцо А40
Заводской номер
А40
Количество на модель
2
№
Название детали
Звездочка
Заводской номер
ПРЛ-1,5.19.00.001
Количество на модель
1
№
1
Название детали
Ось
Заводской номер
ПРЛ-1,5.19.00.002
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
ПРЛ-1,5.19.00.003
Количество на модель
2
№
3
Название детали
Шайба
Заводской номер
А16х2.02.Ст3.019
Количество на модель
6
№
4
Название детали
Гайка
Заводской номер
М16-6Н.6.019
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
16.65Г.019
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
А16.02.Ст3.019
Количество на модель
2
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Подшипник | 180203 | 1 | 1 | |||||
| Кольцо А40 | А40 | 2 | 2 | |||||
| 1 | Звездочка | ПРЛ-1,5.19.00.001 | 1 | 1 | 1 | |||
| 2 | Ось | ПРЛ-1,5.19.00.002 | 1 | 1 | 2 | |||
| 3 | Втулка | ПРЛ-1,5.19.00.003 | 2 | 2 | 3 | |||
| 4 | Шайба | А16х2.02.Ст3.019 | 6 | 6 | 4 | |||
| 5 | Гайка | М16-6Н.6.019 | 2 | 2 | 5 | |||
| 6 | Шайба | 16.65Г.019 | 2 | 2 | 6 | |||
| 7 | Шайба | А16.02.Ст3.019 | 2 | 2 | 7 |
