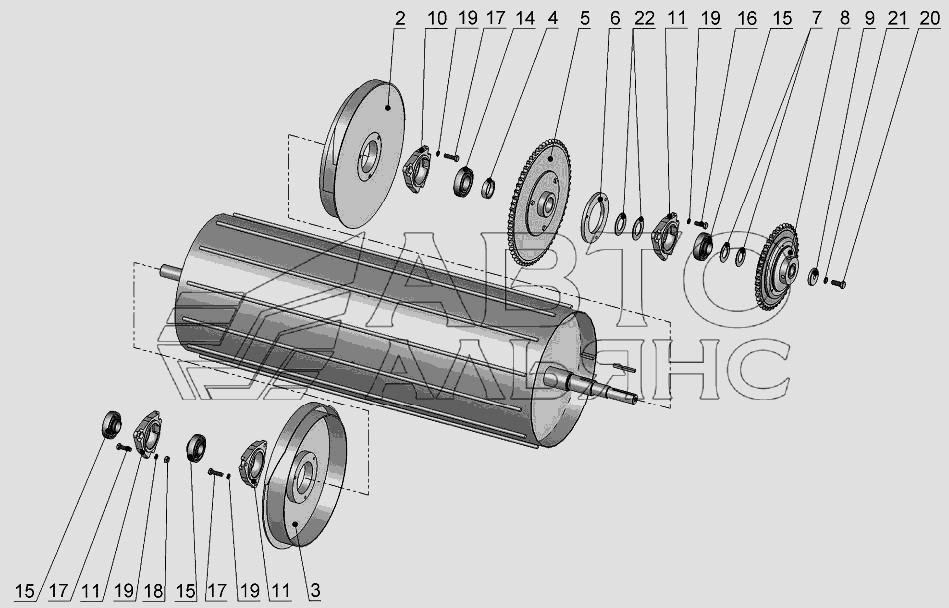

Барабан питающий
100%
Название детали
Болт
Заводской номер
ПРЛ-1,5.54.00.012
Количество на модель
3
№
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
3
№
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
3
№
Название детали
Звездочка
Заводской номер
ПРЛ-1,5.54.00.011
Количество на модель
1
№
Название детали
Фланец
Заводской номер
ПРЛ-1,5.54.01.010
Количество на модель
1
№
Название детали
Барабан питающий
Заводской номер
ПРЛ-1,5.07.00.010
Количество на модель
1
№
1
Название детали
Ограждение
Заводской номер
ПРЛ-1,5.60.00.000
Количество на модель
1
№
2
Название детали
Ограждение
Заводской номер
ПРЛ-1,5.60.00.000-01
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
ПРЛ-1,5.00.00.038
Количество на модель
1
№
4
Название детали
Звездочка z=60, t =19,05
Заводской номер
ПРЛ-1,5.54.00.010
Количество на модель
1
№
5
Название детали
Фланец
Заводской номер
ПРЛ-1,5.00.00.035
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
А30х2.02.Ст3.019
Количество на модель
5
№
7
Название детали
Муфта предохранительная
Заводской номер
ПРЛ-1,5.73.00.000
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
ПР07.423
Количество на модель
1
№
9
Название детали
Корпус подшипника
Заводской номер
ПРЛ-1,5.00.00.009
Количество на модель
1
№
10
Название детали
Корпус подшипника
Заводской номер
Н027.105
Количество на модель
3
№
11
Название детали
Корпус подшипника (Н 027.105)
Заводской номер
ПБ16.01.204
Количество на модель
3
№
11
Название детали
Шпонка
Заводской номер
2-8x7x70
Количество на модель
1
№
12
Название детали
Шпонка
Заводской номер
2-12x8x40
Количество на модель
1
№
13
Название детали
Подшипник сферический
Заводской номер
1580209
Количество на модель
1
№
14
Название детали
Подшипник
Заводской номер
1680207
Количество на модель
3
№
15
Название детали
Болт
Заводской номер
M10-6gx30.56.019
Количество на модель
3
№
16
Название детали
Винт
Заводской номер
M10-6gx35.56.019
Количество на модель
9
№
17
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
3
№
18
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
12
№
19
Название детали
Болт
Заводской номер
M12-6gx30.56.019
Количество на модель
1
№
20
Название детали
Шайба ГОСТ 6402-70
Заводской номер
12.65Г.019
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
А36х2,02.Ст3.019
Количество на модель
6
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | ПРЛ-1,5.54.00.012 | 3 | 3 | |||||
| Шайба пружинная | 8.65Г.019 | 3 | 3 | |||||
| Гайка | М8-6Н.6.019 | 3 | 3 | |||||
| Звездочка | ПРЛ-1,5.54.00.011 | 1 | 1 | |||||
| Фланец | ПРЛ-1,5.54.01.010 | 1 | 1 | |||||
| 1 | Барабан питающий | ПРЛ-1,5.07.00.010 | 1 | 1 | 1 | |||
| 2 | Ограждение | ПРЛ-1,5.60.00.000 | 1 | 1 | 2 | |||
| 3 | Ограждение | ПРЛ-1,5.60.00.000-01 | 1 | 1 | 3 | |||
| 4 | Втулка | ПРЛ-1,5.00.00.038 | 1 | 1 | 4 | |||
| 5 | Звездочка z=60, t =19,05 | ПРЛ-1,5.54.00.010 | 1 | 1 | 5 | |||
| 6 | Фланец | ПРЛ-1,5.00.00.035 | 1 | 1 | 6 | |||
| 7 | Шайба | А30х2.02.Ст3.019 | 5 | 5 | 7 | |||
| 8 | Муфта предохранительная | ПРЛ-1,5.73.00.000 | 1 | 1 | 8 | |||
| 9 | Шайба | ПР07.423 | 1 | 1 | 9 | |||
| 10 | Корпус подшипника | ПРЛ-1,5.00.00.009 | 1 | 1 | 10 | |||
| 11 | Корпус подшипника | Н027.105 | 3 | 3 | 11 | |||
| 11 | Корпус подшипника (Н 027.105) | ПБ16.01.204 | 3 | 3 | 11 | |||
| 12 | Шпонка | 2-8x7x70 | 1 | 1 | 12 | |||
| 13 | Шпонка | 2-12x8x40 | 1 | 1 | 13 | |||
| 14 | Подшипник сферический | 1580209 | 1 | 1 | 14 | |||
| 15 | Подшипник | 1680207 | 3 | 3 | 15 | |||
| 16 | Болт | M10-6gx30.56.019 | 3 | 3 | 16 | |||
| 17 | Винт | M10-6gx35.56.019 | 9 | 9 | 17 | |||
| 18 | Гайка | М10-6Н.6.019 | 3 | 3 | 18 | |||
| 19 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 12 | 12 | 19 | |||
| 20 | Болт | M12-6gx30.56.019 | 1 | 1 | 20 | |||
| 21 | Шайба ГОСТ 6402-70 | 12.65Г.019 | 1 | 1 | 21 | |||
| 22 | Шайба | А36х2,02.Ст3.019 | 6 | 6 | 22 |
