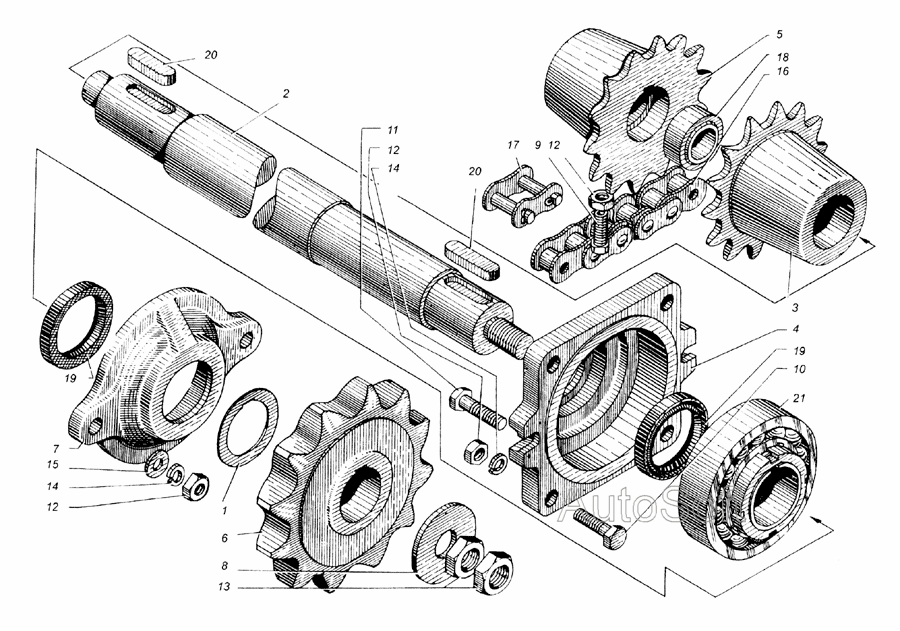

Вал привода битеров
100%
Название детали
Шайба
Заводской номер
ПРТ 10.02.407
Количество на модель
1
№
1
Название детали
Вал
Заводской номер
ПРТ 10.02.608
Количество на модель
1
№
2
Название детали
Полумуфта
Заводской номер
ПРТ 10.02.618
Количество на модель
1
№
3
Название детали
Корпус подшипника
Заводской номер
КОД 12.101
Количество на модель
1
№
4
Название детали
Полумуфга
Заводской номер
КОД 16.602
Количество на модель
1
№
5
Название детали
Звездочка
Заводской номер
КОД 16.613
Количество на модель
1
№
6
Название детали
Крышка подшипника
Заводской номер
Н026.174
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
ПИР 400034
Количество на модель
1
№
8
Название детали
Винт
Заводской номер
М10x25.1485
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М10x35.7796
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
М10x40.7796
Количество на модель
2
№
11
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
7
№
12
Название детали
Гайка
Заводской номер
М20х1,5.5916
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
6
№
14
Название детали
Шайба
Заводской номер
10.11371
Количество на модель
2
№
15
Название детали
Цепь
Заводской номер
ПРЛ-25,4-5000
Количество на модель
1
№
16
Название детали
Звено цепи
Заводской номер
С-ПРЛ-25,4-5000
Количество на модель
1
№
17
Название детали
Подшипник
Заводской номер
Ш25
Количество на модель
1
№
18
Название детали
Манжета (d=45, D=65, h=10)
Заводской номер
1-45x65-1.8752
Количество на модель
2
№
19
Название детали
Шпонка
Заводской номер
12x8x45.8789
Количество на модель
2
№
20
Название детали
Подшипник
Заводской номер
11309
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | ПРТ 10.02.407 | 1 | 1 | 1 | |||
| 2 | Вал | ПРТ 10.02.608 | 1 | 1 | 2 | |||
| 3 | Полумуфта | ПРТ 10.02.618 | 1 | 1 | 3 | |||
| 4 | Корпус подшипника | КОД 12.101 | 1 | 1 | 4 | |||
| 5 | Полумуфга | КОД 16.602 | 1 | 1 | 5 | |||
| 6 | Звездочка | КОД 16.613 | 1 | 1 | 6 | |||
| 7 | Крышка подшипника | Н026.174 | 1 | 1 | 7 | |||
| 8 | Шайба | ПИР 400034 | 1 | 1 | 8 | |||
| 9 | Винт | М10x25.1485 | 1 | 1 | 9 | |||
| 10 | Болт | М10x35.7796 | 4 | 4 | 10 | |||
| 11 | Болт | М10x40.7796 | 2 | 2 | 11 | |||
| 12 | Гайка | М10.5915 | 7 | 7 | 12 | |||
| 13 | Гайка | М20х1,5.5916 | 2 | 2 | 13 | |||
| 14 | Шайба | 10.6402 | 6 | 6 | 14 | |||
| 15 | Шайба | 10.11371 | 2 | 2 | 15 | |||
| 16 | Цепь | ПРЛ-25,4-5000 | 1 | 1 | 16 | |||
| 17 | Звено цепи | С-ПРЛ-25,4-5000 | 1 | 1 | 17 | |||
| 18 | Подшипник | Ш25 | 1 | 1 | 18 | |||
| 19 | Манжета (d=45, D=65, h=10) | 1-45x65-1.8752 | 2 | 2 | 19 | |||
| 20 | Шпонка | 12x8x45.8789 | 2 | 2 | 20 | |||
| 21 | Подшипник | 11309 | 1 | 1 | 21 |
