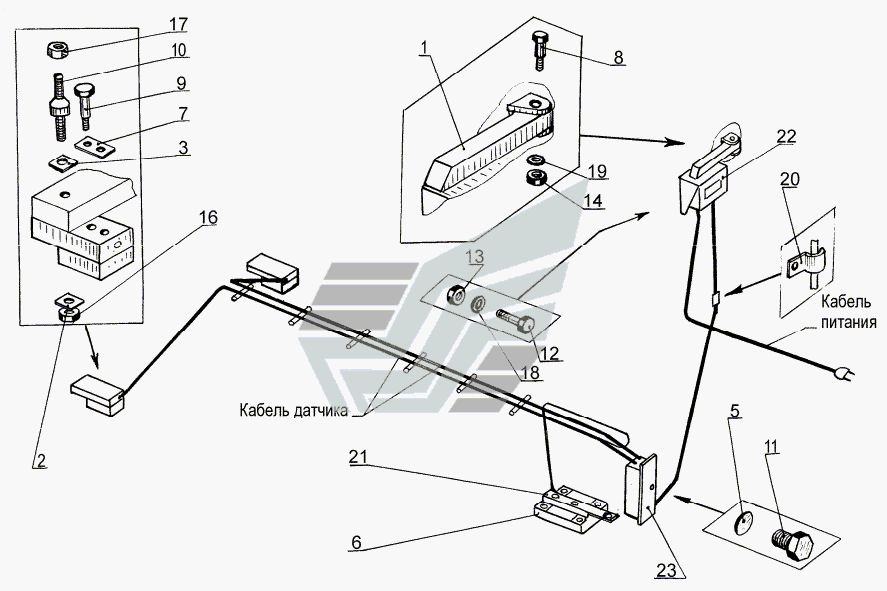

Устройство для контроля количества загружаемых компонентов
100%
Название детали
Кронштейн
Заводской номер
РСК-12.14.01.000
Количество на модель
1
№
1
Название детали
Пластина стопорная
Заводской номер
РСК-12.14.00.403
Количество на модель
3
№
2
Название детали
Пластина стопорная
Заводской номер
РСК-12.14.00.403-01
Количество на модель
3
№
3
Название детали
Прокладка
Заводской номер
РСК-10.14.00.001
Количество на модель
1
№
5
Название детали
Плита
Заводской номер
РСК-10.14.00.404
Количество на модель
1
№
6
Название детали
Пластина стопорная
Заводской номер
РСК-10.14.00.405
Количество на модель
3
№
7
Название детали
Ось
Заводской номер
РСК-10.14.00.601
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
РСК-10.14.00.604
Количество на модель
6
№
9
Название детали
Шпилька
Заводской номер
РСК-10.14.00.605
Количество на модель
3
№
10
Название детали
Пробка
Заводской номер
РСК-10.14.00.606
Количество на модель
1
№
11
Название детали
Винт
Заводской номер
ВМ6х20
Количество на модель
8
№
12
Название детали
Гайка
Заводской номер
М6
Количество на модель
8
№
13
Название детали
Гайка
Заводской номер
М10
Количество на модель
1
№
14
Название детали
Контргайка
Заводской номер
М24
Количество на модель
3
№
16
Название детали
Гайка
Заводской номер
М27
Количество на модель
3
№
17
Название детали
Шайба
Заводской номер
А6
Количество на модель
8
№
18
Название детали
Шайба
Заводской номер
А10
Количество на модель
1
№
19
Название детали
Скоба
Заводской номер
1-12-Ц9хр
Количество на модель
3
№
20
Название детали
Датчик
Заводской номер
BS-10т
Количество на модель
3
№
21
Название детали
Блок управления
Заводской номер
РСК-12.14.02.000
Количество на модель
1
№
22
Название детали
Коробка соединительная
Заводской номер
Коробкасоединительная
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | РСК-12.14.01.000 | 1 | 1 | 1 | |||
| 2 | Пластина стопорная | РСК-12.14.00.403 | 3 | 3 | 2 | |||
| 3 | Пластина стопорная | РСК-12.14.00.403-01 | 3 | 3 | 3 | |||
| 5 | Прокладка | РСК-10.14.00.001 | 1 | 1 | 5 | |||
| 6 | Плита | РСК-10.14.00.404 | 1 | 1 | 6 | |||
| 7 | Пластина стопорная | РСК-10.14.00.405 | 3 | 3 | 7 | |||
| 8 | Ось | РСК-10.14.00.601 | 1 | 1 | 8 | |||
| 9 | Болт | РСК-10.14.00.604 | 6 | 6 | 9 | |||
| 10 | Шпилька | РСК-10.14.00.605 | 3 | 3 | 10 | |||
| 11 | Пробка | РСК-10.14.00.606 | 1 | 1 | 11 | |||
| 12 | Винт | ВМ6х20 | 8 | 8 | 12 | |||
| 13 | Гайка | М6 | 8 | 8 | 13 | |||
| 14 | Гайка | М10 | 1 | 1 | 14 | |||
| 16 | Контргайка | М24 | 3 | 3 | 16 | |||
| 17 | Гайка | М27 | 3 | 3 | 17 | |||
| 18 | Шайба | А6 | 8 | 8 | 18 | |||
| 19 | Шайба | А10 | 1 | 1 | 19 | |||
| 20 | Скоба | 1-12-Ц9хр | 3 | 3 | 20 | |||
| 21 | Датчик | BS-10т | 3 | 3 | 21 | |||
| 22 | Блок управления | РСК-12.14.02.000 | 1 | 1 | 22 | |||
| 23 | Коробка соединительная | Коробкасоединительная | 1 | 1 | 23 |
