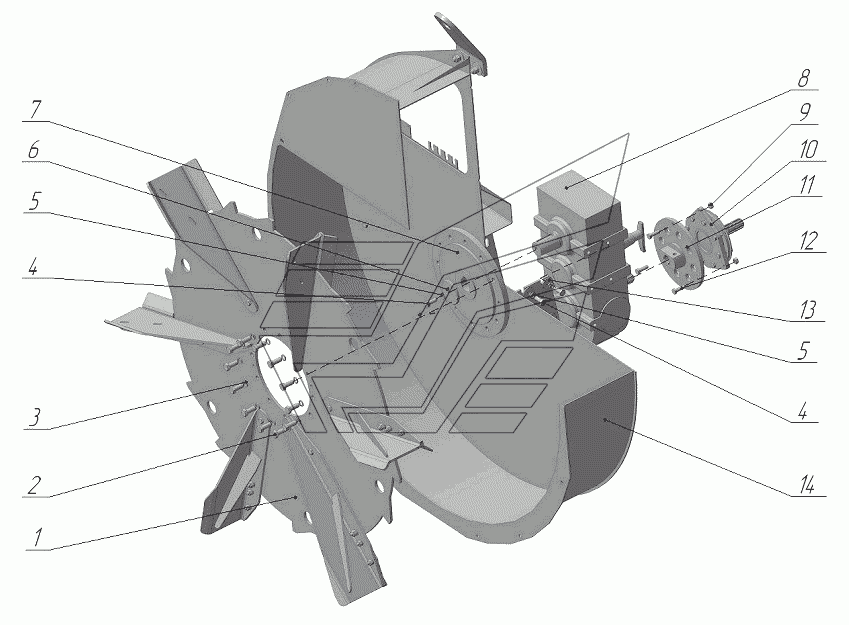

Сборка кожуха с метателем и редуктором
100%
Название детали
Метатель
Заводской номер
ИГК-5.02.02.000
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М16-6gx40.88.019
Количество на модель
12
№
2
Название детали
Шайба
Заводской номер
16.65Г.019
Количество на модель
12
№
3
Название детали
Болт
Заводской номер
М14-6gx35.88.019
Количество на модель
12
№
4
Название детали
Шайба пружинная
Заводской номер
14.65Г.019
Количество на модель
12
№
5
Название детали
Шайба
Заводской номер
ИГК-5.02.00.403
Количество на модель
1
№
6
Название детали
Фланец метателя
Заводской номер
ИГК-5.02.03.000
Количество на модель
1
№
7
Название детали
Редуктор
Заводской номер
6132.006.1020
Количество на модель
1
№
8
Название детали
Гайка
Заводской номер
M12
Количество на модель
3
№
9
Название детали
Муфта предохранительная
Заводской номер
668А32901
Количество на модель
1
№
10
Название детали
Переходник для муфты
Заводской номер
ИГК-5.25.00.000
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
М12-6gx45.58.019
Количество на модель
3
№
12
Название детали
Шайба
Заводской номер
А14.02.Ст3.019
Количество на модель
11
№
13
Название детали
Кожух метателя
Заводской номер
ИГК-5.02.01.000А
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Метатель | ИГК-5.02.02.000 | 1 | 1 | 1 | |||
| 2 | Болт | М16-6gx40.88.019 | 12 | 12 | 2 | |||
| 3 | Шайба | 16.65Г.019 | 12 | 12 | 3 | |||
| 4 | Болт | М14-6gx35.88.019 | 12 | 12 | 4 | |||
| 5 | Шайба пружинная | 14.65Г.019 | 12 | 12 | 5 | |||
| 6 | Шайба | ИГК-5.02.00.403 | 1 | 1 | 6 | |||
| 7 | Фланец метателя | ИГК-5.02.03.000 | 1 | 1 | 7 | |||
| 8 | Редуктор | 6132.006.1020 | 1 | 1 | 8 | |||
| 9 | Гайка | M12 | 3 | 3 | 9 | |||
| 10 | Муфта предохранительная | 668А32901 | 1 | 1 | 10 | |||
| 11 | Переходник для муфты | ИГК-5.25.00.000 | 1 | 1 | 11 | |||
| 12 | Болт | М12-6gx45.58.019 | 3 | 3 | 12 | |||
| 13 | Шайба | А14.02.Ст3.019 | 11 | 11 | 13 | |||
| 14 | Кожух метателя | ИГК-5.02.01.000А | 1 | 1 | 14 |
