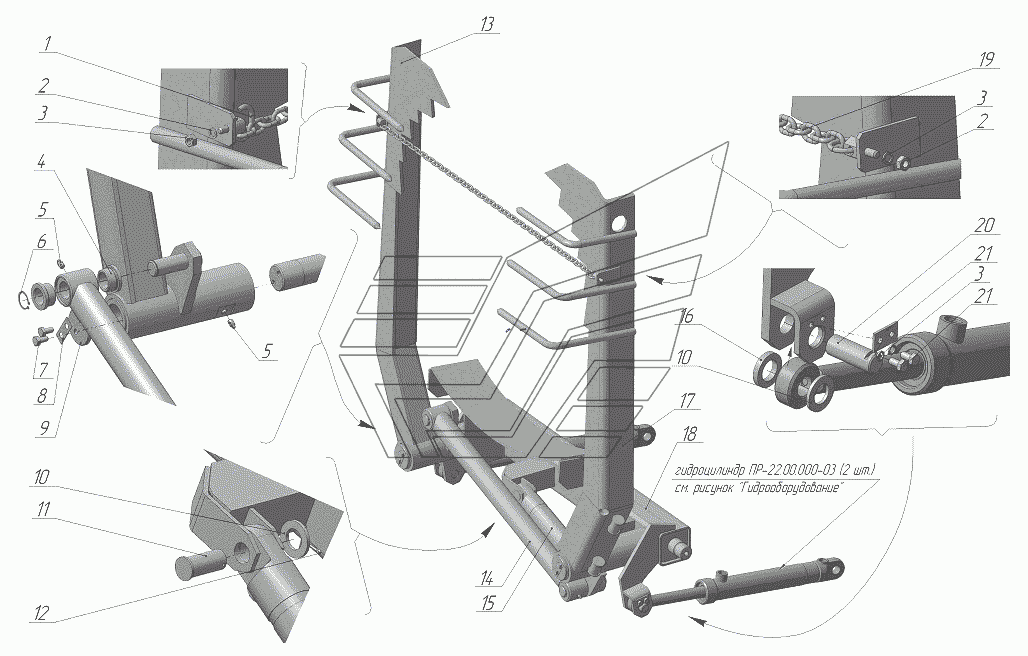

Манипулятор
100%
Название детали
Зацеп
Заводской номер
ИРК-145.20.00.000
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
1
№
2
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
6
№
3
Название детали
Втулка
Заводской номер
ИРК-145.12.00.101
Количество на модель
4
№
4
Название детали
Масленка
Заводской номер
1.2.Ц.6
Количество на модель
4
№
5
Название детали
Кольцо
Заводской номер
ПР11.00.401
Количество на модель
2
№
6
Название детали
Болт
Заводской номер
М10-6gx20.58.019
Количество на модель
4
№
7
Название детали
Пластина стопорная
Заводской номер
ИРК-145.12.00.401
Количество на модель
2
№
8
Название детали
Шайба концевая
Заводской номер
ИРК-145.12.00.601
Количество на модель
2
№
9
Название детали
Шайба А24.01.08кп.019
Заводской номер
А24.01.08кп.019
Количество на модель
4
№
10
Название детали
Ось
Заводской номер
МЖТ-10.00.00.616-16
Количество на модель
1
№
11
Название детали
Шплинт
Заводской номер
Шплинт5x40.019
Количество на модель
2
№
12
Название детали
Захват
Заводской номер
ИРК-145.12.02.000
Количество на модель
1
№
13
Название детали
Тяга
Заводской номер
ИРК-145.12.04.000
Количество на модель
1
№
14
Название детали
Гидроцилиндр 3-50х28 D=50 мм, H=80 мм
Заводской номер
ПР22.00.000-11
Количество на модель
1
№
15
Название детали
Втулка распорная
Заводской номер
ИРК-145.00.00.801
Количество на модель
2
№
16
Название детали
Захват
Заводской номер
ИРК-145.12.02.000-01
Количество на модель
1
№
17
Название детали
Балка опорная
Заводской номер
ИРК-145.12.01.000
Количество на модель
1
№
18
Название детали
Цепь страховочная
Заводской номер
ИРК-145.19.00.000
Количество на модель
1
№
19
Название детали
Ось
Заводской номер
ИРК-145.00.00.602
Количество на модель
2
№
20
Название детали
Планка стопорная
Заводской номер
ИРК-145.00.00.406
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
М8-6gx16.58.019
Количество на модель
4
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Зацеп | ИРК-145.20.00.000 | 1 | 1 | 1 | |||
| 2 | Гайка | М8-6Н.6.019 | 1 | 1 | 2 | |||
| 3 | Шайба пружинная | 8.65Г.019 | 6 | 6 | 3 | |||
| 4 | Втулка | ИРК-145.12.00.101 | 4 | 4 | 4 | |||
| 5 | Масленка | 1.2.Ц.6 | 4 | 4 | 5 | |||
| 6 | Кольцо | ПР11.00.401 | 2 | 2 | 6 | |||
| 7 | Болт | М10-6gx20.58.019 | 4 | 4 | 7 | |||
| 8 | Пластина стопорная | ИРК-145.12.00.401 | 2 | 2 | 8 | |||
| 9 | Шайба концевая | ИРК-145.12.00.601 | 2 | 2 | 9 | |||
| 10 | Шайба А24.01.08кп.019 | А24.01.08кп.019 | 4 | 4 | 10 | |||
| 11 | Ось | МЖТ-10.00.00.616-16 | 1 | 1 | 11 | |||
| 12 | Шплинт | Шплинт5x40.019 | 2 | 2 | 12 | |||
| 13 | Захват | ИРК-145.12.02.000 | 1 | 1 | 13 | |||
| 14 | Тяга | ИРК-145.12.04.000 | 1 | 1 | 14 | |||
| 15 | Гидроцилиндр 3-50х28 D=50 мм, H=80 мм | ПР22.00.000-11 | 1 | 1 | 15 | |||
| 16 | Втулка распорная | ИРК-145.00.00.801 | 2 | 2 | 16 | |||
| 17 | Захват | ИРК-145.12.02.000-01 | 1 | 1 | 17 | |||
| 18 | Балка опорная | ИРК-145.12.01.000 | 1 | 1 | 18 | |||
| 19 | Цепь страховочная | ИРК-145.19.00.000 | 1 | 1 | 19 | |||
| 20 | Ось | ИРК-145.00.00.602 | 2 | 2 | 20 | |||
| 21 | Планка стопорная | ИРК-145.00.00.406 | 2 | 2 | 21 | |||
| 22 | Болт | М8-6gx16.58.019 | 4 | 4 | 22 |
