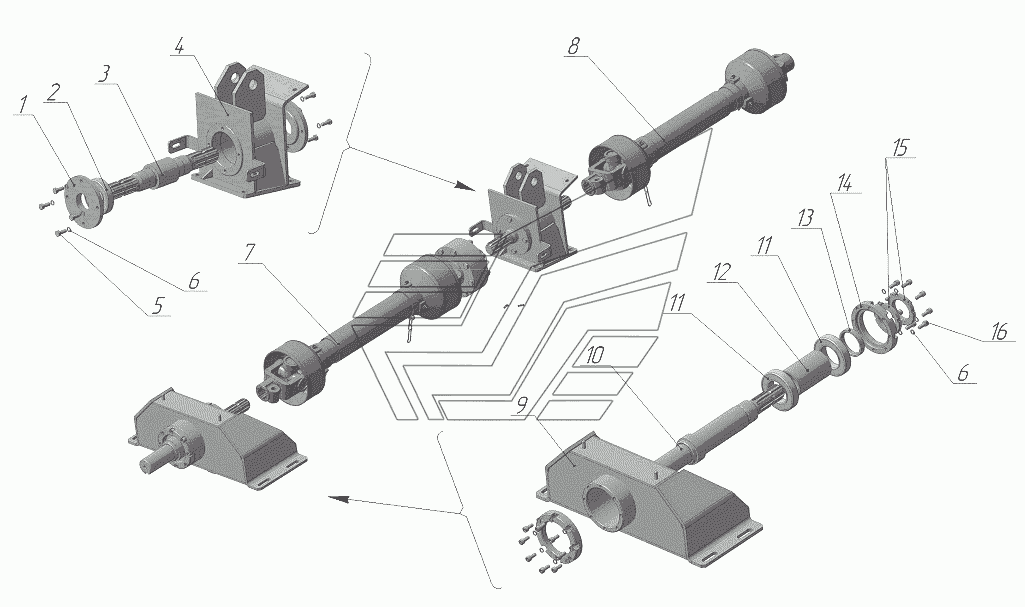

Трансмиссия
100%
Название детали
Крышка
Заводской номер
ШТ-3000.00.00.401
Количество на модель
2
№
1
Название детали
Подшипник
Заводской номер
80209
Количество на модель
2
№
2
Название детали
Вал
Заводской номер
ИРК-145.10.00.601
Количество на модель
1
№
3
Название детали
Опора
Заводской номер
ИРК-145.10.01.000
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
М8-6gx22.58.019
Количество на модель
8
№
5
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
24
№
6
Название детали
Вал карданный
Заводской номер
ИРК-145.11.00.000
Количество на модель
1
№
7
Название детали
Вал карданный
Заводской номер
ВА8106054СЕ093001
Количество на модель
1
№
8
Название детали
Корпус
Заводской номер
ИРК-145.05.01.000
Количество на модель
1
№
9
Название детали
Вал
Заводской номер
ИРК-145.05.00.601
Количество на модель
1
№
10
Название детали
Подшипник ГОСТ 7242-81
Заводской номер
80211
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
ИРК-145.05.00.801-01
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
ИРК-145.05.00.801
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
ИРК-145.05.00.602
Количество на модель
2
№
14
Название детали
Гайка
Заводской номер
ИРК-145.05.00.802
Количество на модель
2
№
15
Название детали
Винт
Заводской номер
М8-6gx20.88.019
Количество на модель
16
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | ШТ-3000.00.00.401 | 2 | 2 | 1 | |||
| 2 | Подшипник | 80209 | 2 | 2 | 2 | |||
| 3 | Вал | ИРК-145.10.00.601 | 1 | 1 | 3 | |||
| 4 | Опора | ИРК-145.10.01.000 | 1 | 1 | 4 | |||
| 5 | Болт | М8-6gx22.58.019 | 8 | 8 | 5 | |||
| 6 | Шайба пружинная | 8.65Г.019 | 24 | 24 | 6 | |||
| 7 | Вал карданный | ИРК-145.11.00.000 | 1 | 1 | 7 | |||
| 8 | Вал карданный | ВА8106054СЕ093001 | 1 | 1 | 8 | |||
| 9 | Корпус | ИРК-145.05.01.000 | 1 | 1 | 9 | |||
| 10 | Вал | ИРК-145.05.00.601 | 1 | 1 | 10 | |||
| 11 | Подшипник ГОСТ 7242-81 | 80211 | 2 | 2 | 11 | |||
| 12 | Втулка | ИРК-145.05.00.801-01 | 1 | 1 | 12 | |||
| 13 | Втулка | ИРК-145.05.00.801 | 1 | 1 | 13 | |||
| 14 | Крышка | ИРК-145.05.00.602 | 2 | 2 | 14 | |||
| 15 | Гайка | ИРК-145.05.00.802 | 2 | 2 | 15 | |||
| 16 | Винт | М8-6gx20.88.019 | 16 | 16 | 16 |
